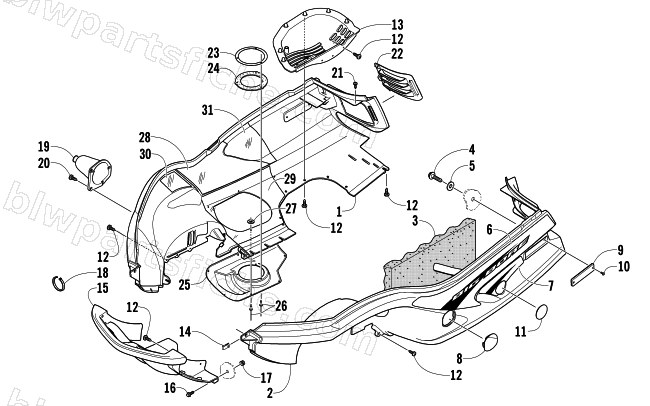

2005 Arctic Cat ZR 900 EFI — BELLY PAN AND FRONT BUMPER ASSEMBLY
2005 ZR 900 EFI
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 2706-396 | BELLY PAN,RH-BLK ROUTED | 1 | $184.95 | |
| 1 | 2706-746 | BELLY PAN,RH-GRN ROUTED | 1 | $224.95 | |
| 2 | 2706-505 | BELLY PAN,LH-ROUTED | 1 | $184.95 | |
| 2 | 2706-747 | BELLY PAN,LH-GRN ROUTED | 1 | $251.95 | |
| 3 | 0617-449 | FOAM,BELLY PAN-LH | 1 | $38.95 | |
| 4 | 0623-647 | SCREW,SELF TAP-HWH 1/4X2.0 A Z&Y | 1 | $0.95 | |
| 5 | 0623-184 | WASHER,FLAT 1/4 X 1.0 Z&Y | 1 | $1.95 | |
| 6 | 6611-366 | DECAL,BELLY PAN-UPR BLK RH | 1 | $85.95 | |
| 6 | 6611-367 | DECAL,BELLY PAN-UPR BLK LH | 1 | $166.95 | |
| 6 | 6611-338 | DECAL,BELLY PAN-UPR GRN RH | 1 | $169.95 | |
| 7 | 6611-368 | DECAL,BELLY PAN-LWR BLK RH | 1 | $85.95 | |
| 7 | 6611-369 | DECAL,BELLY PAN-LWR BLK LH | 1 | $94.95 | |
| 7 | 6611-340 | DECAL,BELLY PAN-LWR GRN RH | 1 | $30.95 | |
| 7 | 6611-341 | DECAL,BELLY PAN-LWR GRN LH | 1 | $29.95 | |
| 8 | 1606-767 | PANEL, CLUTCH ACCESS-BLK | 1 | $33.95 | |
| 8 | 3606-611 | PANEL,CLUTCH ACCESS-PEARL CAT GRN | 1 | $16.49 | |
| 9 | 0606-526 | REFLECTOR,FRONT-YELLOW | 1 | $3.02 | |
| 10 | 0623-269 | CLIP, CHRISTMAS TREE | 1 | $1.23 | |
| 11 | 0623-600 | PLUG,BELLYPAN-2.00 | 1 | $4.82 | |
| 11 | 3606-610 | PANEL,CLUTCH ACCESS-PEARL CAT GREEN | 1 | $16.49 | |
| 12 | 0623-784 | R/B 2623-163 | 1 | $0.35 | |
| 13 | 2706-395 | PROTECTOR,DROPCASE-PLASTIC-MACH | 1 | $97.95 | |
| 14 | 0623-427 | NUT,U-1/4X20 | 1 | $6.83 | |
| 15 | 2606-224 | BUMPER,FR ROUTED | 1 | $152.95 | |
| 16 | 8020-040 | SCREW,CAP-HFH 1/4-20 X 0.750 Z&Y | 1 | $1.78 | |
| 17 | 8048-366 | NUT,HEX FLG-TOP LOCK 1/4-20 GR F Z&Y | 1 | $0.68 | |
| 18 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 | |
| 19 | 0605-332 | BOOT,STEERING-DRAG LINK-RH | 1 | $40.95 | |
| 19 | 0605-333 | BOOT,STEERING-DRAG LINK-LH | 1 | $28.95 | |
| 20 | 0623-564 | SCREW,TAPPING #10 X 1.00 HWH | 1 | $3.57 | |
| 21 | 0623-378 | SCREW,SELF TAP-PHTRH #8-32 X .50 AB Z&Y | 1 | $0.26 | |
| 22 | 1606-044 | LOUVER, AIR INTAKE-RH-BLK | 1 | $46.95 | |
| 22 | 1606-045 | LOUVER, AIR INTAKE-LH-BLK | 1 | $46.95 | |
| 22 | 3606-606 | LOUVER,AIR INTAKE-RH PEARL CAT GRN | 1 | $23.39 | |
| 22 | 3606-607 | LOUVER,AIR INTAKE-LH PEARL CAT GRN | 1 | $23.39 | |
| 23 | 0712-917 | PLATE,EXH-OUTLET SEAL-PTD BLK | 1 | $19.95 | |
| 24 | 1612-372 | SEAL, EXH,OUTLET | 1 | $17.87 | |
| 26 | 8060-510 | RIVET,BLIND-DH SS58 BLK | 1 | $0.68 | |
| 27 | 0123-149 | WSHR,FLAT 11/64X3/8X.030TH Z&Y | 1 | $2.06 | |
| 28 | 2606-376 | FOIL, PROTECTIVE,UPPER FRONT | 1 | $27.95 | |
| 29 | 2606-374 | FOIL, PROTECTIVE,LOWER REAR | 1 | $30.95 | |
| 30 | 2606-387 | FOIL,PROTECTIVE-LWR FRONT | 1 | $29.95 | |
| 31 | 2606-375 | FOIL, PROTECTIVE,UPPER REAR | 1 | $15.11 |
