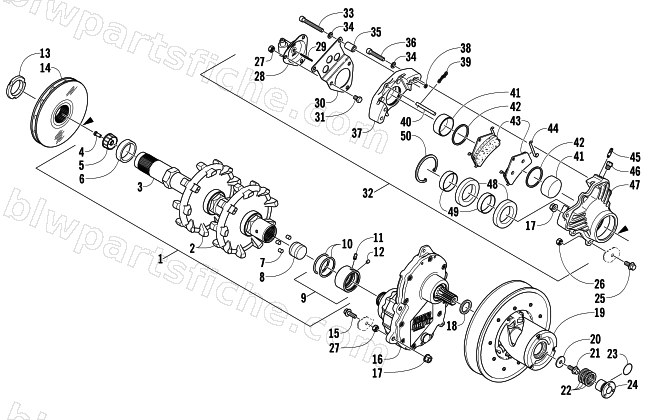

2005 Arctic Cat ZR 900 SNO PRO — DRIVE TRAIN AND BRAKE ASSEMBLIES
2005 ZR 900 SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0728-127 | TRACK DRIVE,45MM HEX-ASSY | 1 | $486.95 | |
| 2 | 1602-517 | SPROCKET,DRIVE-9T .125 GRV 45 MM (2.52P) | 1 | $55.95 | |
| 3 | 1602-758 | SHAFT, DRIVE-45MM HEX (AWS) | 1 | $360.95 | |
| 4 | 0120-247 | BUSHING,DRIVE-SPEEDOMETER | 1 | $5.65 | |
| 5 | 1602-353 | PLUG,SHAFT-DRIVE | 1 | $12.35 | |
| 6 | 1602-315 | COLLAR,DRIVE-SHAFT-45MM HEX | 1 | $57.95 | |
| 7 | 1602-762 | PIN, SHAFT-LOCK | 1 | $20.63 | |
| 8 | 1602-765 | PLUG,DRIVE SHAFT-32 MM | 1 | $18.95 | |
| 10 | 1602-764 | O-RING, 2-226 | 1 | $1.23 | |
| 11 | 1623-010 | FIT,GREASE-1/4-28 UNF-SELF THREAD | 1 | $1.92 | |
| 12 | 8080-203 | SCREW,SET-HS 1/4-20 X 1/4 | 1 | $0.55 | |
| 13 | 1602-355 | NUT,RETAINING-SHAFT-1 -5/8-16 | 1 | $34.95 | |
| 14 | 1602-656 | BRAKE,DISC-ACT DRIVE | 1 | $267.95 | |
| 15 | 8020-133 | SCREW,CAP-HFH 5/16-18 X1.125 G5 Z&Y | 1 | $13.95 | |
| 16 | 0702-794 | GEARCASE,DRIVE-66T/54T 5P-ASSY | 1 | $1,344.95 | |
| 17 | 8048-426 | NUT,HEX FLG-TOP LOCK 5/16-18 GR F Z&Y | 1 | $1.23 | |
| 18 | 0648-442 | WASHER,FLAT-1.188 X 1.730 X .030 | 1 | $10.97 | |
| 18 | 0648-443 | WASHER,FLAT-1.188 X 1.730 X .060 | 1 | $1.37 | |
| 19 | 0726-257 | KIT,DRIVEN CLUTCH | 1 | $747.95 | |
| 21 | 1623-275 | SCREW,CAP-HFH 3/8-16 X 1.00 G5 Z&Y-VNT | 1 | $6.95 | |
| 22 | 0648-714 | WASHER, DRIVEN .090 THICK | 1 | $2.06 | |
| 22 | 0648-715 | WASHER, DRIVEN .030 THICK | 1 | $1.23 | |
| 22 | 0648-716 | WASHER, DRIVEN .060 THICK | 1 | $3.44 | |
| 23 | 0648-441 | O-RING,ADJUSTER SHEAVE (2-121) | 1 | $0.54 | |
| 25 | 8020-130 | SCREW,CAP-HFH 5/16-18 X0.75 G5 Z&Y | 1 | $0.95 | |
| 26 | 8040-426 | NUT,HEX LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 | |
| 27 | 8041-426 | NUT,HEX THIN LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 | |
| 28 | 0620-285 | ADAPTER,DRIVE-SPEEDOMETER-CCW | 1 | $105.95 | |
| 29 | 0120-248 | CABLE,DRIVE ADAPTOR | 1 | $16.49 | |
| 30 | 0720-016 | BRKT,DRIVE ADAPTER-PTD BLK | 1 | $22.95 | |
| 31 | 8002-127 | SCREW,CAP-HH 5/16-18 X.50 G5 Z&Y | 1 | $0.40 | |
| 32 | 1602-357 | CALIPER,BRAKE-ASSY | 1 | $489.95 | |
| 33 | 1602-670 | BOLT,SHCS 5/16-18 UNC-2A 3.00 LG | 1 | $3.16 | |
| 34 | 0402-165 | WASHER-HYD BRAKE | 1 | $3.02 | |
| 35 | 1602-515 | SPACER,SPEEDO BRKT | 1 | $3.85 | |
| 36 | 1602-671 | BOLT,SHCS 5/16-18 UNC-2A 2.00 LG | 1 | $5.09 | |
| 38 | 0602-729 | O-RING,BRAKE HOUSING | 1 | $5.65 | |
| 39 | 1602-467 | CLIP,RETAINING-HAIRPIN | 1 | $6.06 | |
| 40 | 1602-464 | PIN,PAD RETAINER | 1 | $6.06 | |
| 41 | 1602-461 | PISTON,STAINLESS-1.93X.79 | 1 | $86.95 | |
| 42 | 1602-669 | O-RING,SQUARE-PISTON | 1 | $20.63 | |
| 43 | 0702-563 | KIT,BRAKE PAD | 1 | $117.95 | |
| 45 | 1602-458 | FITTING,BLEED SCREW INSERT-1/4-28 | 1 | $4.26 | |
| 46 | 0602-590 | FITTING,ADAPTER-1/8 NPT/DBL FLARE | 1 | $5.45 | |
| 48 | 2602-131 | BEARING,45MM X 68MM X 12MM | 1 | $57.95 | |
| 49 | 1602-463 | SLEEVE,SHAFT | 1 | $32.95 | |
| 50 | 1602-456 | RING,RETAINING-2.98 | 1 | $27.95 |
