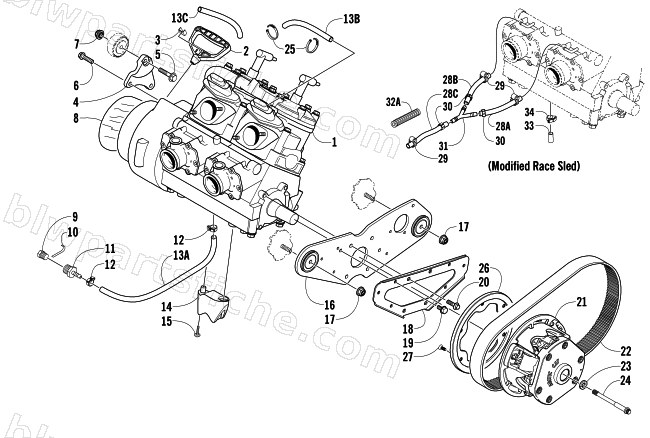

2006 Arctic Cat AC 440 SNO PRO MODIFIED RACE SLED — ENGINE AND RELATED PARTS
2006 AC 440 SNO PRO MODIFIED RACE SLED
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0662-425 | ENGINE,440 L/C-ZRVB | 1 | $3,786.95 | |
| 2 | 0636-363 | HANDLE,RECOIL-LARGE | 1 | $15.11 | |
| 3 | 0606-885 | CAP,RECOIL HANDLE | 1 | $1.37 | |
| 4 | 0608-420 | BRKT,ENG MTG-RH | 1 | $45.95 | |
| 5 | 8020-136 | SCREW,CAP-HFH 5/16-18 X 1.75 G5 Z&Y | 1 | $15.11 | |
| 6 | 1623-568 | SCREW,CAP-HFH M8X1.25X30 GR10.9 W/2353 | 1 | $4.95 | |
| 7 | 8047-426 | NUT,HEX FLG-NY LOCK 5/16-18 GR F Z&Y | 1 | $0.68 | |
| 8 | 1670-328 | FOIL, PROTECTIVE-RECOIL COVER-DIE CUT | 1 | $16.49 | |
| 11 | 0623-801 | ADAPTER,FITTING-1/4-18 NPTF X 1/4 FHB | 1 | $13.73 | |
| 13 | 0610-007 | HOSE, IMPULSE 3/16 25' | 1 | $102.95 | |
| 14 | 0608-401 | SNUBBER,BOTTOM OUT | 1 | $38.95 | |
| 15 | 1623-031 | R/B 2623-165 | 1 | $3.95 | |
| 16 | 0708-463 | BRKT,ENG MTG-LH ASSY | 1 | $274.95 | |
| 17 | 8048-426 | NUT,HEX FLG-TOP LOCK 5/16-18 GR F Z&Y | 1 | $1.23 | |
| 18 | 0608-506 | PLATE,REINFORCEMENT-MTR MNT | 1 | $29.95 | |
| 19 | 0623-892 | SCREW,SELF TAP-HWH 1/4-20X1/2 | 1 | $0.95 | |
| 20 | 1623-565 | SCREW,CAP-HFH M8X1.25X25 GR10.9 W/2353 | 1 | $2.95 | |
| 21 | 0725-541 | CLUTCH,DRIVE-06 AC MOD | 1 | $1,063.95 | |
| 22 | 0627-049 | BELT,DRIVE-S-3C-1.448"WX48.162"OC-DC | 1 | $133.95 | |
| 23 | 0623-210 | WASHER, LOCK-1/2" HI-COLLAR | 1 | $0.68 | |
| 24 | 0623-804 | BOLT, CLUTCH-1/2-20X5-1/5-12 PT | 1 | $15.11 | |
| 25 | 0123-811 | TIE,CABLE-4 INCH PLT1M | 1 | $0.26 | |
| 27 | 1623-128 | SCREW,MACH-TSFH 5/16-18X.562 Z&Y | 1 | $2.88 | |
| 28 | 0610-076 | HOSE, WATER-10 FT {0619-124} | 1 | $65.95 | |
| 29 | 0623-373 | CLAMP,HOSE #4 {6202} | 1 | $2.88 | |
| 30 | 0610-581 | CLAMP, HOSE-14.5MM TO 17.0MM | 1 | $2.61 | |
| 31 | 1670-596 | FITTING,Y-5/16 | 1 | $3.44 | |
| 32 | 0619-776 | CONDUIT,FLEXIBLE-.62 ID-CTL 5' | 1 | $13.73 | |
| 33 | 0670-323 | PLUG,IMPULSE NIPPLE | 1 | $3.71 | |
| 34 | 0124-045 | CLAMP,HOSE - .402/.449 DIA (SNP04) | 1 | $2.61 |
