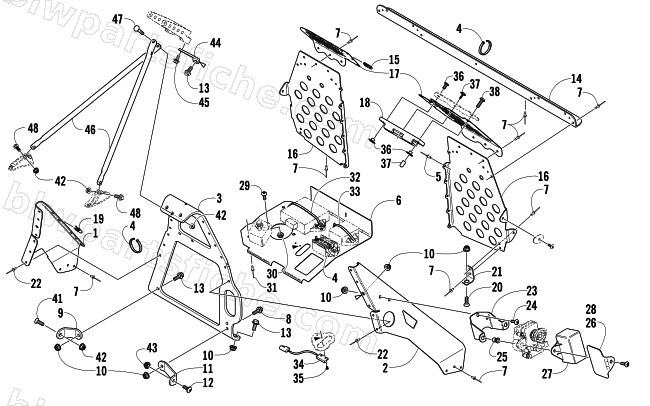

2006 Arctic Cat AC 440 SNO PRO — FOOTREST AND STEERING SUPPORT ASSEMBLY
2006 AC 440 SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0607-884 | SUPPORT,SIDE-STEERING RH | 1 | $74.95 | |
| 2 | 0607-885 | SUPPORT,SIDE-STEERING LH | 1 | $74.95 | |
| 3 | 0607-881 | SUPPORT,A-FRAME-STEERING | 1 | $375.95 | |
| 4 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 | |
| 5 | 1623-241 | RIVET,3/16 HUCK-M6 | 1 | $1.92 | |
| 6 | 3606-491 | PLATE,ELECTRICAL | 1 | $55.95 | |
| 7 | 1623-130 | RIVET,3/16 HUCK-M4 | 1 | $1.64 | |
| 8 | 8020-040 | SCREW,CAP-HFH 1/4-20 X 0.750 Z&Y | 1 | $1.78 | |
| 9 | 4606-005 | SUPPORT,SIDE PLATE | 1 | $31.95 | |
| 10 | 8047-366 | NUT,HEX FLG-NY LOCK 1/4-20 GR F Z&Y | 1 | $0.40 | |
| 11 | 0607-779 | SUPPORT,SIDE PLATE-LH | 1 | $17.95 | |
| 12 | 8017-580 | SCREW,MACH-TSTRH 1/4-20 X 3/4 GR2 Z&Y | 1 | $2.06 | |
| 13 | 8020-041 | SCREW,CAP-HFH 1/4-20 X 0.875 Z&Y | 1 | $6.47 | |
| 14 | 0607-769 | SUPPORT,FOOTREST | 1 | $34.95 | |
| 15 | 1623-052 | NUT,U | 1 | $0.95 | |
| 16 | 3606-838 | FOOTREST,RH | 1 | $82.95 | |
| 16 | 3606-839 | FOOTREST,LH | 1 | $196.95 | |
| 17 | 3706-034 | SUPPORT,CONSOLE-RH PTD BLK | 1 | $67.95 | |
| 17 | 3706-035 | SUPPORT,CONSOLE-LH PTD BLK | 1 | $58.95 | |
| 18 | 3606-968 | MOUNT,CUTCH GUARD-PLASTIC-MACH | 1 | $26.95 | |
| 19 | 1623-030 | NUT,SPEED-#10B U TYPE | 1 | $0.95 | |
| 20 | 0623-962 | SCREW,MACH HSFH 1/4-20X.75 Z&Y | 1 | $1.09 | |
| 21 | 3606-494 | SUPPORT,GUSSET-FOOTREST | 1 | $5.95 | |
| 22 | 1623-206 | RIVET,3/16 HUCK-M9 | 1 | $2.06 | |
| 23 | 3606-094 | PLATE,MTG-SERVO MOTOR | 1 | $58.95 | |
| 24 | 8017-579 | SCREW,MACH-TSTRH 1/4-20X.625 G2 Z&Y | 1 | $6.83 | |
| 25 | 0623-582 | INSERT, A L SERIES (1/4-20) | 1 | $3.16 | |
| 26 | 4606-130 | PLATE,SERVO COVER | 1 | $64.95 | |
| 28 | 8017-584 | SCREW,MACH-TSTRH 1/4-20 X 1 1/4 GR2 Z&Y | 1 | $1.23 | |
| 29 | 8017-577 | SCREW,MACH-TSTRH 1/4-20 X 1/2 GR2 Z&Y | 1 | $1.23 | |
| 30 | 8041-366 | NUT,HEX THIN LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 31 | 0623-282 | RIVET,3/16 MONOBOLT | 1 | $0.95 | |
| 32 | 0623-144 | TIE,CABLE-17.5 LONG | 1 | $0.54 | |
| 33 | 0123-903 | TIE,CABLE 11.50 | 1 | $0.54 | |
| 34 | 0630-184 | SENSOR,SPEEDO-ASSY | 1 | $55.95 | |
| 35 | 0623-462 | SCREW,TAPTITE-PHPNH 6-32X1/4 W Z&C | 1 | $0.35 | |
| 37 | 0623-797 | SCREW,SELF TAP-TSTH 10-12X1/2 WO/GP | 1 | $0.45 | |
| 38 | 8017-581 | SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y | 1 | $5.45 | |
| 39 | 1623-413 | NUT,T-1/4-20 THDS X .250 LG | 1 | $1.95 | |
| 41 | 1623-419 | SCREW,MACH-HSFH 5/16-18X1.00 | 1 | $1.95 | |
| 42 | 8047-426 | NUT,HEX FLG-NY LOCK 5/16-18 GR F Z&Y | 1 | $0.68 | |
| 43 | 8048-366 | NUT,HEX FLG-TOP LOCK 1/4-20 GR F Z&Y | 1 | $0.68 | |
| 44 | 0605-866 | STRAP,STEERING | 1 | $15.11 | |
| 45 | 1623-567 | SCREW,CAP-HFH 1/4-20 X 0.625 W/2353 | 1 | $2.95 | |
| 46 | 1705-154 | TUBE,DOWN SUPPORT-PTD BLK | 1 | $120.95 | |
| 47 | 1623-020 | BOLT,RIB CAR-5/16-18X1.62 | 1 | $20.63 | |
| 48 | 8020-132 | SCREW,CAP-HFH 5/16-18 X1.00 G5 Z&Y | 1 | $1.95 |
