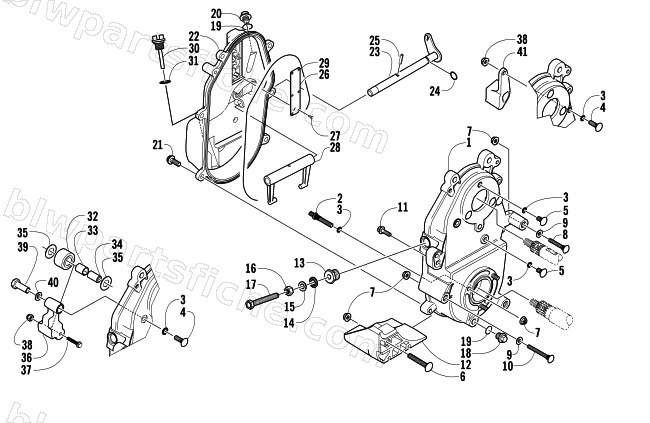

2006 Arctic Cat BEARCAT 570 LONG TRACK — DROPCASE AND CHAIN TENSION ASSEMBLY
2006 BEARCAT 570 LONG TRACK
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0702-417 | DROPCASE, W/ STUDS-PTD | 1 | $180.95 | |
| 2 | 0623-317 | STUD,5/16-18 RIBBED-DROPCASE | 1 | $20.63 | |
| 3 | 0607-025 | O-RING, STUD | 1 | $1.50 | |
| 4 | 0623-117 | BOLT,RIB NECK-RDH 1/4-20X1.00 Z&Y | 1 | $20.63 | |
| 5 | 0123-523 | BOLT,RIB NECK-RDH 5/16-18X.625 Z&Y | 1 | $3.02 | |
| 6 | 8011-135 | BOLT,CRG,5/16-18X1.50 GR1 Z&Y | 1 | $0.95 | |
| 7 | 8047-426 | NUT,HEX FLG-NY LOCK 5/16-18 GR F Z&Y | 1 | $0.68 | |
| 8 | 8011-139 | BOLT,CRG 5/16-18X2.50 GR1 Z&Y | 1 | $1.23 | |
| 9 | 8050-247 | WASHER,FLAT- 5/16 X .688 X .065 Z&Y | 1 | $0.68 | |
| 10 | 8011-143 | BOLT,CRG 5/16-18X3.50 GR1 Z&Y | 1 | $1.23 | |
| 11 | 8020-135 | SCREW,CAP-HFH 5/16-18 X 1.50 G5 Z&Y | 1 | $1.64 | |
| 12 | 0616-964 | GUARD,DROPCASE | 1 | $123.95 | |
| 13 | 0602-876 | ADAPTER,MANUAL ADJUST | 1 | $20.63 | |
| 14 | 2623-057 | WASHER,SEALING-RUBBER (YM) | 1 | $1.92 | |
| 15 | 8050-272 | WASHER,FLAT- 3/8 X .734 X .063 Z&Y | 1 | $0.26 | |
| 16 | 0123-150 | NUT,JAM 3/8-16 | 1 | $0.40 | |
| 17 | 1602-101 | SCREW, CHAIN,ROLLER | 1 | $5.95 | |
| 18 | 0602-479 | PLUG, DRAIN-MAGNETIC | 1 | $22.01 | |
| 19 | 1602-213 | O-RING,2-013 | 1 | $0.40 | |
| 20 | 0623-293 | PLUG, DRAIN | 1 | $2.61 | |
| 21 | 8020-134 | SCREW,CAP-HFH 5/16-18 X 1.25 G5 Z&Y | 1 | $1.50 | |
| 22 | 0702-442 | COVER, DROPCASE-REV-PTD BLK | 1 | $165.95 | |
| 23 | 0702-350 | SHAFT,SHIFT FORK-PTD BLK | 1 | $85.95 | |
| 24 | 0602-021 | SEAL,O-RING .50 OD | 1 | $0.54 | |
| 25 | 0623-542 | PIN,SPRING-3/16 X 7/8 COILED BLK | 1 | $1.92 | |
| 26 | 1602-151 | COVER, OIL VENT - REVERSE | 1 | $38.95 | |
| 27 | 0623-081 | SCREW,SELF TAP-PHPNH 8-32X.31 F Z&Y | 1 | $0.26 | |
| 28 | 0602-085 | FORK,SHIFT-MACHINED | 1 | $96.95 | |
| 29 | 0602-437 | O-RING,DROPCASE COVER | 1 | $13.73 | |
| 30 | 0602-483 | STICK, CHECK-OIL LEVEL-REV. | 1 | $41.95 | |
| 31 | 0670-183 | O-RING, 5/8 X 13/16 OD | 1 | $0.26 | |
| 32 | 0702-129 | ROLLER ASSY-CHAIN TIGHTENER | 1 | $60.95 | |
| 33 | 0602-383 | BEARING,CHAIN TIGHTENER-1/2 ID X .75 | 1 | $3.95 | |
| 34 | 0602-676 | SHAFT, CHAIN ROLLER | 1 | $20.95 | |
| 35 | 0623-525 | WASHER, FLAT-.5 X 1.01 OD HARDENED | 1 | $7.72 | |
| 36 | 0602-675 | ARM, CHAIN ROLLER | 1 | $35.95 | |
| 37 | 8002-045 | SCREW, CAP-HH 1/4-20 X 1.50 G5 Z&Y | 1 | $0.95 | |
| 38 | 0623-122 | NUT ,FLEX LOCK-THIN 1/4-20 | 1 | $1.50 | |
| 39 | 0602-681 | NUT, ROLLER ARM | 1 | $82.95 | |
| 40 | 8050-222 | WASHER,FLAT- 1/4 X .734 X .063 Z&Y | 1 | $0.68 | |
| 41 | 2602-078 | BRKT, CHAIN BACKING-20 T | 1 | $21.95 |
