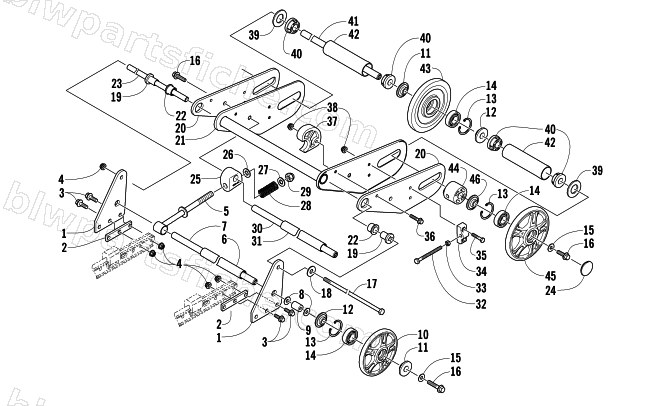

ARTICULATING SKID FRAME ASSEMBLY
2006 BEARCAT WIDE TRACK TURBO
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 3604-037 | BRKT, MOUNTING - ARTICULATED - 4.56" | 1 | $23.95 | |
| 2 | 2604-417 | SPACER, MOUNTING-BRKT | 1 | $24.77 | |
| 3 | 8020-224 | SCREW,CAP-HFH 3/8-16 X 1.250 Z&Y | 1 | $13.73 | |
| 4 | 8047-486 | NUT,HEX FLG-NY LOCK 3/8-16 GR F Z&Y | 1 | $0.95 | |
| 5 | 0704-262 | BRACKET,SPRING-PTD BLK | 1 | $49.95 | |
| 6 | 0604-963 | TUBE,AXLE | 1 | $43.95 | |
| 7 | 0604-952 | AXLE,REAR-WHEEL .625 X 18.330 | 1 | $136.95 | |
| 8 | 0123-439 | WSHR,FLAT 21/32X1-1/8X.048 Z&Y | 1 | $0.40 | |
| 9 | 0604-901 | AXLE,OUTER-AUX-WHEEL | 1 | $22.01 | |
| 10 | 1604-693 | WHEEL,IDL-5.63 SPOKED(2-5/8DIA INSR)SILV | 1 | $53.95 | |
| 11 | 1604-773 | INSERT,5/8 BORE X 1.580 OD | 1 | $5.51 | |
| 12 | 1604-772 | INSERT,5/8 BORE X 2 OD (SHORT) | 1 | $5.51 | |
| 13 | 0123-798 | RING,INTERNAL-RETAINING | 1 | $1.64 | |
| 14 | 0107-598 | BEARING,BALL-25MM | 1 | $12.35 | |
| 15 | 0123-570 | WASHER,FLAT .390X1.38X.134 | 1 | $5.92 | |
| 16 | 8020-222 | SCREW,CAP-HFH 3/8-16 X 1.00 G5 Z&Y | 1 | $1.37 | |
| 17 | 0623-971 | SCREW, CAP-HH3/8-15.5 (GD 5) | 1 | $24.95 | |
| 18 | 8050-277 | WASHER,FLAT- 3/8 X 1.000 X .063 Z&Y | 1 | $0.26 | |
| 19 | 0603-061 | AXLE,SERRATED | 1 | $1.92 | |
| 20 | 1604-004 | BRKT,MTG-REAR-AXLE | 1 | $70.95 | |
| 21 | 0704-288 | ARM,SWING-ARTICULATED-FAB | 1 | $107.95 | |
| 22 | 0104-386 | BUSHING,REAR ARM | 1 | $4.26 | |
| 23 | 0604-962 | AXLE,SWING-ARM | 1 | $37.95 | |
| 24 | 0604-246 | CAP,IDLER WHEEL-BLACK (DP 1500) | 1 | $3.16 | |
| 25 | 0604-839 | BLOCK,SLIDE-ARTICUL-FRAME | 1 | $29.95 | |
| 26 | 8050-342 | WASHER,FLAT- 1/2 X 1.250 X .100 Z&Y | 1 | $1.37 | |
| 27 | 0623-525 | WASHER, FLAT-.5 X 1.01 OD HARDENED | 1 | $7.72 | |
| 28 | 1704-131 | SPRING,COMP-PAINTED-1000# | 1 | $93.95 | |
| 29 | 8040-606 | NUT,HEX LOCK-NYL 1/2-13 Z&Y | 1 | $0.95 | |
| 30 | 0604-964 | AXLE,SLIDE-BLOCK .625 X 13.501 | 1 | $50.95 | |
| 31 | 0604-966 | SPACER,ARTICULATED-FRAME | 1 | $26.95 | |
| 32 | 0623-123 | SCREW,CAP-HEX-3/8-16X5 | 1 | $2.47 | |
| 33 | 8042-486 | NUT,3/8-16 HEX-REG-GR5 Z&Y | 1 | $0.26 | |
| 34 | 0704-352 | ADJUSTER,TRACK-MACH. | 1 | $24.77 | |
| 35 | 8002-042 | SCREW,CAP-HH 1/4-20 X1.00 G5 Z&Y | 1 | $0.40 | |
| 36 | 8020-045 | SCREW,CAP-HFH 1/4-20 X 1.500 Z&Y | 1 | $0.95 | |
| 37 | 0604-863 | BUMPER,TRACK-GUIDE | 1 | $29.95 | |
| 38 | 8047-366 | NUT,HEX FLG-NY LOCK 1/4-20 GR F Z&Y | 1 | $0.40 | |
| 39 | 0623-220 | WASHER,FLAT .625IDX1.50ODX.109 | 1 | $4.95 | |
| 40 | 0604-968 | BUSHING,SPACER-REAR WHEEL | 1 | $9.59 | |
| 41 | 1604-682 | AXLE,XBRC-.625X17.865 (3/8-16) | 1 | $79.95 | |
| 42 | 0604-965 | SPACER,REAR-WHEEL | 1 | $51.95 | |
| 43 | 1604-685 | WHEEL,IDL-6.38(2-5/8DIA INSR) | 1 | $53.95 | |
| 44 | 0604-936 | BUSHING,REAR WHEEL ADJUSTER | 1 | $10.97 | |
| 45 | 1604-694 | WHEEL,IDL-6.38 SPOKED(1L-5/8DIA INSR)SIL | 1 | $53.95 | |
| 46 | 1604-774 | INSERT,5/8 BORE X 2" (LONG) | 1 | $6.34 |
