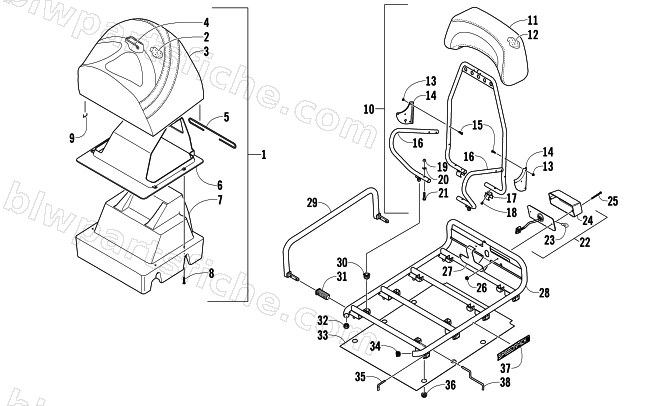

2006 Arctic Cat BEARCAT WIDE TRACK TURBO — REAR SEAT, BACKREST, AND RACK ASSEMBLY
2006 BEARCAT WIDE TRACK TURBO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 7998-535 | SEAT, PASS-MFG ASSY-BCWT | 1 | $413.95 | |
| 2 | 2706-921 | FOAM,SEAT-PASS-'06 2 UP (70-75 ILD) | 1 | $115.95 | |
| 3 | 2706-969 | COVER, PASS SEAT-BCWT | 1 | $196.95 | |
| 5 | 2606-942 | WIRE, SEAT (8.0)-BENT | 1 | $2.47 | |
| 6 | 4606-123 | TOP, SEAT BASE, REAR-06 BCWT | 1 | $41.95 | |
| 7 | 3606-950 | BASE, SEAT REAR-06 BCWT | 1 | $133.95 | |
| 8 | 0623-783 | SCREW, ST-PAN HD-12 X 1 1/2-TYPE A Z&Y | 1 | $0.95 | |
| 9 | 0624-528 | STAPLE,5/16L X 1/2W-20GA SS/5000 PAK-SEA | 1 | $161.95 | |
| 10 | 2706-924 | BACKREST, MFG ASSY-06 BCWT | 1 | $647.95 | |
| 11 | 3706-014 | COVER, BACKREST-BEARCAT | 1 | $106.95 | |
| 12 | 0716-705 | FOAM,BACKREST(IDL N/A),44@1.8 | 1 | $85.95 | |
| 13 | 1623-527 | NUT, HEX-10-24 NYL CAP-BLK | 1 | $1.95 | |
| 14 | 3706-220 | BRKT, BACKREST-PASS-RH-PTD BLK-BCWT | 1 | $95.95 | |
| 14 | 3706-221 | BRKT, BACKREST-PASS-LH-PTD BLK-BCWT | 1 | $95.95 | |
| 15 | 8017-403 | SCREW,MACH-TSTRH 10-24X1.125 GR2 Z&Y | 1 | $0.55 | |
| 16 | 3706-228 | GRIP, RH-PTD-PASS SEAT | 1 | $60.95 | |
| 16 | 3706-229 | GRIP, LH-PTD-PASS SEAT | 1 | $60.95 | |
| 17 | 3606-927 | CLIP, SEAT MOUNT-BCWT | 1 | $3.95 | |
| 18 | 0623-786 | SCREW,SELF TAP-TSPNH 10-24X.375 | 1 | $1.78 | |
| 20 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 21 | 8002-044 | SCREW,CAP-HH 1/4-20 X1.25 G5 Z&Y | 1 | $0.68 | |
| 22 | 0609-708 | TAILLIGHT - ASSY W/HARNESS | 1 | $90.95 | |
| 23 | 0109-460 | BULB,STOP/TAILLAMP | 1 | $2.06 | |
| 24 | 0609-229 | LENS,TAILLIGHT | 1 | $32.95 | |
| 25 | 1623-148 | SCREW,MACH-TSBH 10-32X2.125 GR8 Z&Y | 1 | $12.35 | |
| 26 | 0123-709 | NUT,HEX 10-32 W/LOCKWASHER | 1 | $0.40 | |
| 27 | 3706-091 | GUARD, TAILLIGHT-PTD BLK-BCWT | 1 | $18.95 | |
| 28 | 2706-930 | RACK, MRP, BCWT-PTD | 1 | $270.95 | |
| 29 | 2706-959 | RACK, SIDE-PAINTED | 1 | $51.95 | |
| 30 | 0441-592 | BUSHING,RACK FRAME | 1 | $4.26 | |
| 31 | 2406-014 | BUSHING,RACK FRAME | 1 | $2.47 | |
| 32 | 4606-113 | PLUG, RACK | 1 | $2.95 | |
| 33 | 4606-377 | MAT, RACK-RUBBER-HT | 1 | $44.95 | |
| 34 | 0623-831 | CAP, SPINDLE (RDR-10-1420) | 1 | $1.50 | |
| 35 | 0541-447 | PINS,SPEEDRACK-SS-ASSY | 1 | $16.49 | |
| 36 | 8047-486 | NUT,HEX FLG-NY LOCK 3/8-16 GR F Z&Y | 1 | $0.95 | |
| 37 | 0411-965 | DECAL,"SPEEDRACK"(MRP) | 1 | $3.30 | |
| 38 | 1623-422 | PIN/CAP-BCWT | 1 | $23.39 |
