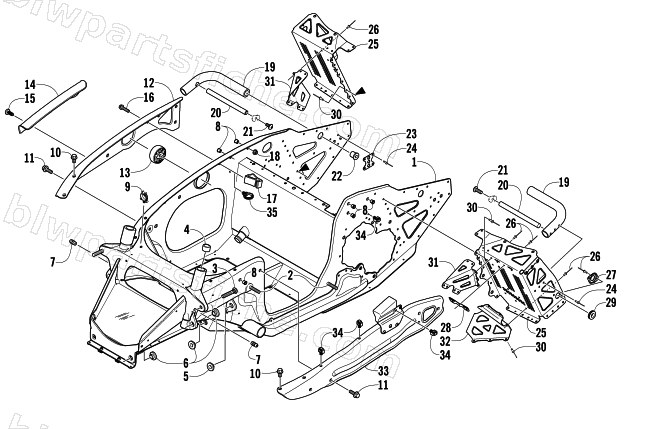

2006 Arctic Cat CROSSFIRE 700 EFI WEST YELLOWSTONE — FRONT FRAME AND FOOTREST ASSEMBLY
2006 CROSSFIRE 700 EFI WEST YELLOWSTONE
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1707-050 | CHASSIS,S/P ASSY-PTD BLK | 1 | $1,825.95 | |
| 2 | 1623-359 | BOLT,RIBBED CAR-5/16-18X1.75 | 1 | $2.06 | |
| 3 | 1623-019 | BOLT,RIB CAR-3/8-16X2.00 | 1 | $3.85 | |
| 4 | 0675-161 | BEARING-14DU12 | 1 | $16.49 | |
| 5 | 0607-656 | BUSHING, UPPER- A-ARM | 1 | $2.47 | |
| 6 | 0607-657 | BUSHING, LOWER- A-ARM | 1 | $2.47 | |
| 7 | 1623-010 | FIT,GREASE-1/4-28 UNF-SELF THREAD | 1 | $1.92 | |
| 8 | 0623-581 | INSERT, A L SERIES AL57-518-150 5/16-18 | 1 | $3.16 | |
| 9 | 1623-171 | CLIP,SNAP | 1 | $2.88 | |
| 10 | 8020-040 | SCREW,CAP-HFH 1/4-20 X 0.750 Z&Y | 1 | $1.78 | |
| 11 | 8020-131 | SCREW,CAP-HFH 5/16-18 X0.875 G5 Z&Y | 1 | $1.50 | |
| 12 | 3706-116 | BRACE,SIDE PLATE-RH-PTD BLK | 1 | $296.95 | |
| 13 | 0608-364 | MOUNT,ENGINE-45 DURO | 1 | $65.95 | |
| 14 | 3606-761 | PROTECTOR,MAIN HARNESS-FORMED | 1 | $20.63 | |
| 15 | 1623-353 | SCREW,SELF TAP-TSPNH 10-24 X 3/8 Z&Y | 1 | $1.64 | |
| 16 | 1623-204 | SCREW,PLASTITE-HWH 1/4-10X1.0 Z&Y | 1 | $1.23 | |
| 17 | 0608-449 | GUIDE,ROPE-WIDE | 1 | $7.95 | |
| 18 | 8041-426 | NUT,HEX THIN LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 | |
| 19 | 2706-685 | TUBE,SUPPORT-FOOTREST-MACH | 1 | $22.01 | |
| 20 | 3606-775 | GUARD,SUPPORT-FOOTREST | 1 | $18.95 | |
| 21 | 8017-577 | SCREW,MACH-TSTRH 1/4-20 X 1/2 GR2 Z&Y | 1 | $1.23 | |
| 22 | 1623-371 | SCREW,TUBE-13/16-16 X .75 | 1 | $14.95 | |
| 23 | 2706-580 | PLATE,BACKING-FRT ARM-PTD BLK | 1 | $15.11 | |
| 24 | 8060-686 | RIVET,BLIND-DH SS64 ZINC | 1 | $0.40 | |
| 25 | 3706-222 | FOOTREST,RH-ASSY (W/O GROMMET) | 1 | $87.95 | |
| 25 | 3706-223 | FOOTREST,LH-ASSY (W/O GROMMET) | 1 | $97.95 | |
| 26 | 8060-484 | RIVET, BLIND-DH SS53 ZINC | 1 | $0.40 | |
| 27 | 3606-837 | PLATE,RETAINING-GROMMET-FORMED | 1 | $62.95 | |
| 28 | 0607-835 | PLATE,MTG-CLUTCH GUARD/FOOTREST | 1 | $3.57 | |
| 29 | 1623-529 | GROMMET,RUBBER-.50 IDX1.00 ODX.08 GRV | 1 | $3.85 | |
| 30 | 1623-264 | RIVET,CHERRY-CCPQ06-04 | 1 | $3.16 | |
| 31 | 3606-904 | GUSSET,FOOTREST-UPPER-RH | 1 | $62.95 | |
| 31 | 3606-905 | GUSSET,FOOTREST-UPPER-LH | 1 | $160.95 | |
| 32 | 3606-907 | GUSSET,FOOTREST-LOWER-LH | 1 | $74.95 | |
| 33 | 3706-115 | BRACE,SIDE PLATE-LH-ASSY | 1 | $79.95 | |
| 34 | 1623-406 | CLIP,ROUTING-LOCKING-.350 | 1 | $2.47 | |
| 35 | 0623-454 | CLIP,SNAP-IN (SPEEDO-CABLE) | 1 | $2.95 | |
| 35 | 1707-058 | CHASSIS,TUNNEL S/P ASSY | 1 | $2,067.59 |
