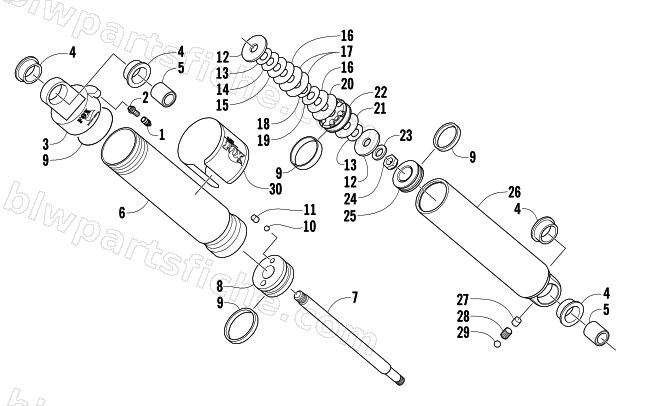

2006 Arctic Cat FIRECAT 600 EFI SNO PRO — FRONT SUSPENSION SHOCK ABSORBER
2006 FIRECAT 600 EFI SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 1703-966 | SHOCK,SKI-43" FLOAT ASSY | 1 | $766.95 | |
| 0 | 4639-368 | S/M SYN SHOCK OIL MED WT-1 QUART | 1 | $27.95 | |
| 0 | 4639-012 | FLOAT FLUID,FOX RACING SHOX-8 OZ | 1 | $18.95 | |
| 1 | 2603-327 | CAP,VALVE-AIR - (FOX) | 1 | $12.35 | |
| 2 | 2603-326 | VALVE,AIR-ASSY - (FOX) | 1 | $24.95 | |
| 3 | 2603-418 | CAP,AIR SLEEVE-FLOAT ASSY | 1 | $181.95 | |
| 4 | 0603-955 | BUSHING, SKI SHOCK-.045" LIP | 1 | $9.59 | |
| 5 | 1603-209 | SLEEVE, EYELET - INNER - .790 TLG | 1 | $1.23 | |
| 6 | 2603-412 | SLEEVE,AIR-ASSY-8.415"-(FLOAT) | 1 | $306.95 | |
| 7 | 2603-606 | SHAFT ASSY,.498OD X 1.459 BORE | 1 | $321.95 | |
| 8 | 2603-524 | BEARING,.498 ASSY-.645 DEEP NEGATIVE | 1 | $152.95 | |
| 9 | 2604-796 | KIT,REBUILD-SEAL/BEARING-FLOAT | 1 | $152.95 | |
| 10 | 1604-315 | BALL, BLEED | 1 | $4.95 | |
| 11 | 1603-940 | SCREW-SET,8-32X.250 | 1 | $1.95 | |
| 12 | 0603-540 | WASHER, TOP OUT-1.125OD X .378 ID X.093 | 1 | $16.49 | |
| 13 | 0603-335 | VALVE, .800X.010(3/8ID) | 1 | $12.95 | |
| 14 | 0603-338 | VALVE, .900X.010(3/8ID) | 1 | $14.95 | |
| 15 | 0603-340 | VALVE,1.000X.008(3/8ID) | 1 | $12.95 | |
| 16 | 0603-343 | VALVE,1.100X.008(3/8ID) | 1 | $6.95 | |
| 17 | 0603-346 | VALVE,1.250X.008(3/8ID) | 1 | $6.95 | |
| 18 | 0603-331 | VALVE, .700X.008(3/8ID) | 1 | $6.95 | |
| 19 | 0603-336 | VALVE, .900X.006(3/8ID) | 1 | $15.11 | |
| 20 | 0603-349 | VALVE,1.300X.008(3/8ID) | 1 | $13.95 | |
| 21 | 0603-347 | VALVE,1.250X.010(3/8ID) | 1 | $13.95 | |
| 22 | 2603-309 | PISTON,DAMPING-1.459 BORE-.093 ORIFICE | 1 | $34.95 | |
| 23 | 0603-389 | WASHER,BACKUP | 1 | $12.95 | |
| 24 | 0603-301 | NUT,CAP-FOX SHOCK | 1 | $6.95 | |
| 25 | 2603-417 | PISTON,IFP FLOAT-ASSY | 1 | $44.95 | |
| 26 | 2603-608 | BODY,FLOAT-1.459 BORE X 9.825" | 1 | $199.95 | |
| 27 | 1604-428 | PLUG, RUBBER - VALVE | 1 | $13.73 | |
| 28 | 2603-338 | SCREW,SET-3/8-24 X .25" | 1 | $15.11 | |
| 29 | 2603-337 | BALL,AIR VALVE (.219 OD) - (FLOAT) | 1 | $7.16 | |
| 30 | 2603-610 | DECAL,FOX FLOAT-2006 | 1 | $38.95 |
