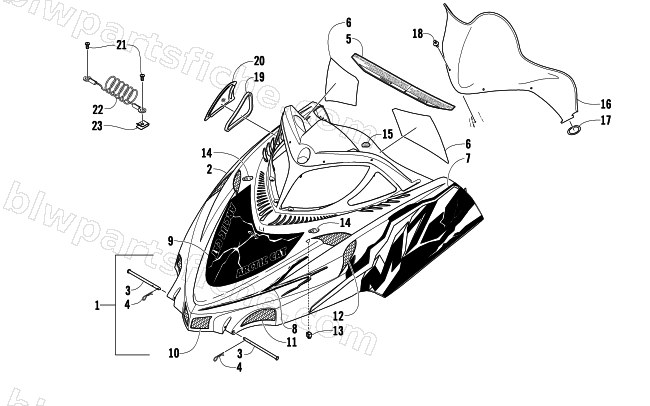

2006 Arctic Cat M7 EFI 153 WEST YELLOWSTONE — HOOD AND WINDSHIELD ASSEMBLY
2006 M7 EFI 153 WEST YELLOWSTONE
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1718-857 | HOOD W/DECALS-BLK (M7 EFI) | 1 | $1,264.95 | |
| 1 | 1718-858 | HOOD W/DECALS-GRN (M7 EFI) | 1 | $1,264.95 | |
| 2 | 1718-598 | HOOD W/O DECALS-BLK (M-SERIES) | 1 | $720.95 | |
| 2 | 1718-678 | HOOD W/O DECALS-GRN (M-SERIES) | 1 | $1,026.95 | |
| 3 | 1623-026 | PIN,CLEVIS-1/4 | 1 | $33.95 | |
| 4 | 0623-847 | CLIP, HAIRPIN | 1 | $0.95 | |
| 5 | 6611-143 | DECAL,CAUTION-HOOD | 1 | $15.11 | |
| 6 | 6611-144 | DECAL,WARNING-HOOD-ENGLISH | 1 | $27.95 | |
| 6 | 6611-145 | DECAL,WARNING-HOOD-FRENCH | 1 | $15.11 | |
| 7 | 6611-988 | DECAL,HOOD-"M7"-UPPER-RH (BLK) | 1 | $141.95 | |
| 7 | 6611-989 | DECAL,HOOD-"M7"-UPPER-LH (BLK) | 1 | $141.95 | |
| 7 | 7611-096 | DECAL,HOOD-"M7"-UPPER-RH (GRN) | 1 | $166.95 | |
| 7 | 7611-097 | DECAL,HOOD-"M7"-UPPER-LH (GRN) | 1 | $87.95 | |
| 8 | 6611-998 | DECAL,CREST-EFI (BLK) | 1 | $166.95 | |
| 8 | 7611-098 | DECAL,CREST-EFI (GRN) | 1 | $37.95 | |
| 9 | 6611-996 | DECAL,HOOD-FORWARD-RH (BLK) | 1 | $166.95 | |
| 9 | 6611-997 | DECAL,HOOD-FORWARD-LH (BLK) | 1 | $38.95 | |
| 9 | 7611-094 | DECAL,HOOD-FORWARD-RH (GRN) | 1 | $171.95 | |
| 9 | 7611-095 | DECAL, HOOD-FORWARD-LH (GRN) | 1 | $79.95 | |
| 10 | 2706-793 | SCREEN,VENT-HOOD-FRT CENTER-PTD BLK | 1 | $33.95 | |
| 11 | 2706-794 | SCREEN,VENT-HOOD-FRT R/H-PTD BLK | 1 | $26.95 | |
| 11 | 2706-795 | SCREEN,VENT-HOOD-FRT L/H-PTD BLK | 1 | $26.95 | |
| 12 | 2706-796 | SCREEN,VENT-HOOD-REAR R/H-PTD BLK | 1 | $43.95 | |
| 12 | 2706-797 | SCREEN,VENT-HOOD-REAR L/H-PTD BLK | 1 | $33.95 | |
| 13 | 0123-394 | CLIP CABLE | 1 | $1.37 | |
| 14 | 0617-490 | FOAM,ACOUSTICAL-HOOD-RH | 1 | $42.95 | |
| 14 | 0617-545 | FOAM,ACOUSTICAL-HOOD-LH | 1 | $112.95 | |
| 15 | 0617-489 | FOAM,HOOD/CONSOLE | 1 | $19.25 | |
| 16 | 3606-868 | WINDSHIELD,FORMED-BLK | 1 | $200.95 | |
| 17 | 0616-032 | O-RING-WINDSHIELD (1 I.D.) | 1 | $1.78 | |
| 18 | 0623-362 | RIVET,PLASTIC-REINSTALLABLE | 1 | $0.68 | |
| 19 | 0617-486 | FOAM,INTAKE BEZEL-RH | 1 | $15.11 | |
| 19 | 0617-487 | FOAM,INTAKE BEZEL-LH | 1 | $15.11 | |
| 20 | 4706-180 | BEZEL,INTAKE-S/P ASSY-RH | 1 | $42.95 | |
| 20 | 4706-181 | BEZEL,INTAKE-S/P ASSY-LH | 1 | $42.95 | |
| 21 | 0623-302 | SCREW,SELF TAP-HWH #12X1/2 TYPE | 1 | $0.26 | |
| 22 | 2606-726 | CABLE,HOOD-17.00 | 1 | $20.63 | |
| 23 | 1623-052 | NUT,U | 1 | $0.95 |
