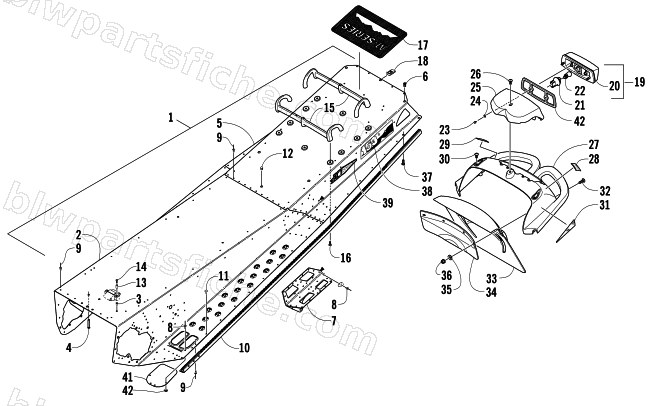

2006 Arctic Cat M7 EFI 153 WEST YELLOWSTONE — TUNNEL, REAR BUMPER, AND TAILLIGHT ASSEMBLY
2006 M7 EFI 153 WEST YELLOWSTONE
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1718-903 | TUNNEL,S/P ASSY-'06 M | 1 | $1,415.95 | |
| 2 | 0707-989 | BODY,FRONT W/INSERT-M SERIES | 1 | $509.95 | |
| 3 | 1623-127 | INSERT, AL SERIES ALS4-1024-225 | 1 | $5.09 | |
| 5 | 1718-902 | BODY,REAR W/INSERTS-153" | 1 | $374.95 | |
| 7 | 2706-456 | BRKT,MTG-REAR SUSPENSION-RH-MACH | 1 | $108.95 | |
| 7 | 2706-457 | BRKT,MTG-REAR SUSPENSION-LH-MACH | 1 | $108.95 | |
| 8 | 8060-686 | RIVET,BLIND-DH SS64 ZINC | 1 | $0.40 | |
| 9 | 8060-484 | RIVET, BLIND-DH SS53 ZINC | 1 | $0.40 | |
| 10 | 3606-478 | ROLL,TUNNEL-153"-R/H-FORMED | 1 | $133.95 | |
| 10 | 4606-859 | ROLL,TUNNEL-153"-L/H-FORMED | 1 | $112.95 | |
| 11 | 0123-418 | RIVET, SOLID ALUM-.156 X.312 | 1 | $0.68 | |
| 11 | 8060-486 | RIVET, BLIND-DH SS54 ZINC | 1 | $0.40 | |
| 12 | 0623-562 | PLUG,HOLE-3/8 DIA-BLK | 1 | $1.37 | |
| 13 | 1623-045 | SPACER,COMPONENT PLATE | 1 | $2.75 | |
| 14 | 8017-406 | SCREW,MACH-TSTRH 10-24X1.75 GR2 Z&Y | 1 | $1.95 | |
| 15 | 3606-584 | RACK,PLASTIC-INJ MOLD | 1 | $331.95 | |
| 16 | 8017-577 | SCREW,MACH-TSTRH 1/4-20 X 1/2 GR2 Z&Y | 1 | $1.23 | |
| 17 | 3606-585 | PAD,RUBBER | 1 | $22.01 | |
| 18 | 1623-487 | NUT,U- 1/4-20 X .109 | 1 | $0.95 | |
| 19 | 0509-022 | TAILLIGHT,ASSY | 1 | $82.95 | |
| 20 | 0509-025 | HOUSING,TAILLIGHT-ASSY | 1 | $66.95 | |
| 21 | 0409-057 | SOCKET,TAIL LIGHT | 1 | $15.11 | |
| 22 | 0409-056 | BULB,TAIL LIGHT-3157 | 1 | $19.25 | |
| 23 | 0623-297 | SCREW,SELF TAP-HWH #8X3/4 TYPE A | 1 | $0.68 | |
| 24 | 8050-127 | WASHER,FLAT- #8 X .375 X .049 Z&Y | 1 | $1.37 | |
| 25 | 3606-747 | HOUSING,TAILLIGHT-INJ MOLD | 1 | $162.95 | |
| 26 | 8017-617 | SCREW,MACH-TSTRH 1/4-20 X 2.0 GR2 BLK Z | 1 | $6.47 | |
| 27 | 3606-431 | BUMPER,REAR-BLACK-INJ MOLD | 1 | $220.95 | |
| 28 | 5611-853 | DECAL,WARNING-TOWING/TRACK-ENGLISH | 1 | $2.47 | |
| 29 | 5611-852 | DECAL,WARNING-TOWING/TRACK-FRENCH | 1 | $2.47 | |
| 30 | 8017-607 | SCREW,MACH-TSTRH 1/4-20 X 1/2 GR2 BLK Z | 1 | $3.16 | |
| 31 | 6611-012 | DECAL, REFLECTOR RED-RH | 1 | $16.49 | |
| 31 | 6611-013 | DECAL, REFLECTOR RED-LH | 1 | $16.49 | |
| 32 | 8017-581 | SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y | 1 | $5.45 | |
| 33 | 5606-060 | SNOWFLAP,BLK-W/8611-017 DECAL | 1 | $217.95 | |
| 34 | 3606-776 | SUPPORT,SNOWFLAP-INJ MOLD | 1 | $45.95 | |
| 35 | 0623-184 | WASHER,FLAT 1/4 X 1.0 Z&Y | 1 | $1.95 | |
| 36 | 8047-366 | NUT,HEX FLG-NY LOCK 1/4-20 GR F Z&Y | 1 | $0.40 | |
| 37 | 1623-022 | SCREW,48-2 TXSPNH 1/4-10X.625 Z&Y | 1 | $6.47 | |
| 38 | 7611-010 | DECAL,TUNNEL-"153"-RH (ORN) | 1 | $34.95 | |
| 38 | 7611-011 | DECAL,TUNNEL-"153"-LH (ORN) | 1 | $34.95 | |
| 39 | 6611-526 | DECAL,"ACT DRIVE" (ORN) | 1 | $20.63 | |
| 39 | 6611-524 | DECAL,"ACT DRIVE" (GRN) | 1 | $20.63 | |
| 40 | 3606-849 | DEFLECTOR,SNOW-TUNNEL | 1 | $5.51 | |
| 41 | 8050-157 | WASHER,FLAT- #10 X .500 X .049 Z&Y | 1 | $1.23 | |
| 42 | 4606-382 | SPACER,TAILLIGHT-.25" | 1 | $49.95 |
