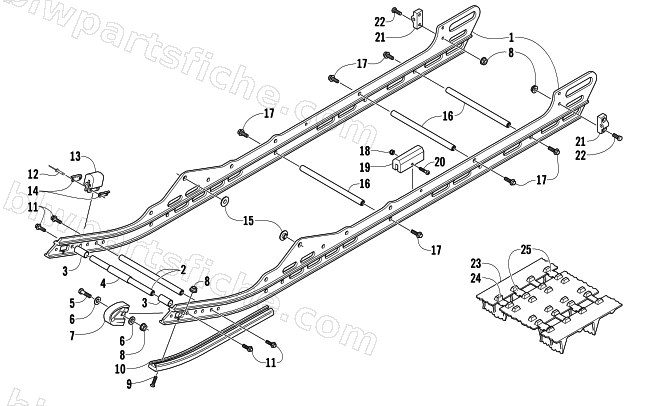

2006 Arctic Cat M7 EFI LE 162 CT — SLIDE RAIL AND TRACK ASSEMBLY
2006 M7 EFI LE 162 CT
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 2604-732 | RAIL,SUSP-162" STAMPED-FORMED | 1 | $287.95 | |
| 2 | 0604-426 | AXLE, XBRC-.625X8.750 (5/16-18) | 1 | $34.95 | |
| 3 | 2604-659 | SPACER,AL-.750 X .058 X 1.50 | 1 | $9.95 | |
| 4 | 2604-660 | SPACER,AL-.750 X .058 X 2.50 | 1 | $12.95 | |
| 5 | 8002-043 | SCREW,CAP-HH 1/4-20 X1.125 G5 Z&Y | 1 | $0.68 | |
| 6 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 7 | 2604-724 | NOSEPIECE,RAIL-EXVOLUTE-MC | 1 | $19.25 | |
| 8 | 8047-366 | NUT,HEX FLG-NY LOCK 1/4-20 GR F Z&Y | 1 | $0.40 | |
| 9 | 0123-859 | SCREW,MACH-PHFH 1/4-20 X 1 1/8 Z&Y | 1 | $1.09 | |
| 10 | 2604-799 | WEARSTRIP,162" SLIDE RAIL-BLK | 1 | $38.95 | |
| 11 | 8020-134 | SCREW,CAP-HFH 5/16-18 X 1.25 G5 Z&Y | 1 | $1.50 | |
| 12 | 8060-633 | RIVET,BLIND-DH AA614 BLK | 1 | $1.09 | |
| 13 | 0604-918 | PAD,SHOCK-RUBBER | 1 | $13.73 | |
| 14 | 0604-967 | BRACKET,RETAINING-SHOCK PAD | 1 | $3.57 | |
| 15 | 2604-733 | INSERT,RAIL-3/8 X 1.00" | 1 | $12.35 | |
| 16 | 0604-930 | AXLE,XBRC (ALUM) -625X8.750 (3/8-16) | 1 | $37.95 | |
| 17 | 8020-222 | SCREW,CAP-HFH 3/8-16 X 1.00 G5 Z&Y | 1 | $1.37 | |
| 18 | 8041-246 | NUT,HEX THIN LOCK-NYL 10-24 Z&Y | 1 | $0.26 | |
| 19 | 1604-607 | PAD,SHOCK-RUBBER PWDR | 1 | $15.11 | |
| 20 | 8017-405 | SCREW,MACH-TSTRH 10-24X1.50 GR2 Z&Y | 1 | $0.95 | |
| 21 | 0704-352 | ADJUSTER,TRACK-MACH. | 1 | $24.77 | |
| 22 | 8002-042 | SCREW,CAP-HH 1/4-20 X1.00 G5 Z&Y | 1 | $0.40 | |
| 23 | 1602-996 | TRACK,CHALL-15"X162"X2.25" (3.0 PITCH) | 1 | $1,589.95 | |
| 24 | 1602-899 | R/B 2602-383 | 1 | $5.95 | |
| 25 | 2602-384 | CLIP,WEAR | 1 | $3.57 |
