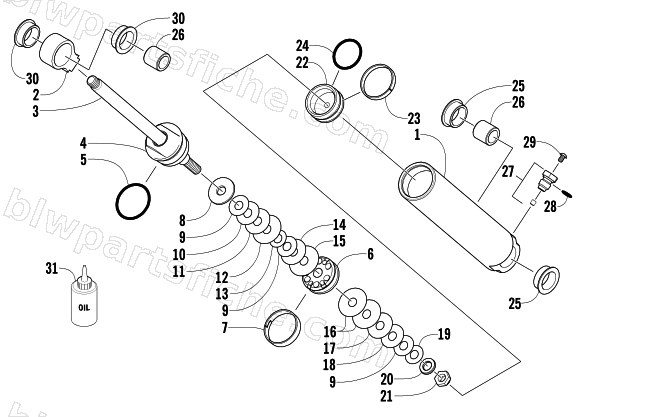

2006 Arctic Cat SABERCAT 700 EFI EXT — REAR SUSPENSION REAR ARM SHOCK ABSORBER
2006 SABERCAT 700 EFI EXT
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 1704-117 | SHOCK,REAR ARM -IMP - ALUM - ASSY | 1 | $505.95 | |
| 0 | 1704-454 | SHOCK,REAR ARM-ZERO PRO | 1 | $446.95 | |
| 1 | 2604-598 | BODY,RR SHOCK-1.75 x 7.374 -IMP EXTR | 1 | $239.95 | |
| 1 | 2604-327 | BODY, SHOCK-REAR ARM-MACH | 1 | $209.95 | |
| 2 | 1603-503 | EYELET,SHOCK - 1.000 DIA X 1.137 LGTH | 1 | $26.95 | |
| 2 | 1604-763 | EYELET, SHOCK-1.00(PWD METAL) | 1 | $20.95 | |
| 4 | 4604-126 | BEARING, ENDCAP - LONG - W/BLEED ASSY | 1 | $49.95 | |
| 5 | 1604-271 | O-RING,OUTER | 1 | $2.47 | |
| 6 | 1603-314 | PISTON,0.039 ORIFICE | 1 | $120.95 | |
| 6 | 2604-168 | SPACER,SHAFT-.530X.75X.200 | 1 | $21.95 | |
| 7 | 1604-274 | STRAP, PISTON - TEFLON | 1 | $24.77 | |
| 7 | 2604-619 | PISTON W/TEFLON BAND (.039) | 1 | $72.95 | |
| 8 | 1604-272 | WASHER, TOP OUT -1.125 x .094 | 1 | $1.37 | |
| 8 | 1604-643 | BAND,TEFLON-ENDLESS | 1 | $22.01 | |
| 9 | 2603-065 | VALVE,SHOCK- .900 DIA X .010 | 1 | $5.95 | |
| 10 | 2603-075 | VALVE,SHOCK-1.000 DIA X .010 | 1 | $5.95 | |
| 11 | 2603-095 | VALVE,SHOCK-1.100 DIA X .010 | 1 | $5.95 | |
| 12 | 2603-125 | VALVE,SHOCK-1.250 DIA X .010 | 1 | $5.51 | |
| 13 | 2603-040 | VALVE,SHOCK- .700 DIA X .004 | 1 | $5.95 | |
| 14 | 2603-094 | VALVE,SHOCK-1.100 DIA X .008 | 1 | $5.95 | |
| 15 | 2603-135 | VALVE,SHOCK-1.300 DIA X .010 | 1 | $5.95 | |
| 16 | 2603-126 | VALVE,SHOCK-1.250 DIA X .012 | 1 | $5.95 | |
| 16 | 2603-127 | VALVE,SHOCK-1.250 DIA X .015 | 1 | $5.95 | |
| 17 | 2603-096 | VALVE,SHOCK-1.100 DIA X .012 | 1 | $5.95 | |
| 18 | 2603-076 | VALVE,SHOCK-1.000 DIA X .012 | 1 | $5.95 | |
| 19 | 2603-055 | VALVE,SHOCK- .800 DIA X .010 | 1 | $5.95 | |
| 20 | 1604-273 | WASHER, BACKUP - .620 x .094 | 1 | $1.95 | |
| 21 | 0623-696 | NUT, FLEX - 3/8-24 UNF Z&Y | 1 | $2.95 | |
| 22 | 0704-791 | PISTON,BLEEDLESS-IFP-ASSY | 1 | $33.95 | |
| 23 | 2604-153 | TEFLON BAND,FLOATING PISTON-1.459" | 1 | $26.95 | |
| 23 | 8080-305 | SCREW,SET-HS 3/8-24 X 3/8 | 1 | $1.95 | |
| 24 | 2604-152 | O-RING,FLOATING PISTON | 1 | $2.88 | |
| 24 | 2604-432 | BALL, .3125"STAINLESS STEEL | 1 | $3.95 | |
| 25 | 2604-164 | BUSHING,SHOCK-REAR ARM-GRAY | 1 | $9.59 | |
| 25 | 2604-433 | SPRING, SHOCK INTERNAL PORT | 1 | $4.95 | |
| 26 | 1604-397 | SLEEVE, EYELET - INNER - .950 | 1 | $3.99 | |
| 26 | 2604-429 | ROD, INTERNAL-SHOCK SPRING-REAR | 1 | $2.95 | |
| 27 | 0704-796 | VALVE,PRESSURE-ASSY | 1 | $28.95 | |
| 27 | 2604-431 | BALL, 0.250 STAINLESS STEEL | 1 | $2.95 | |
| 28 | 0830-168 | ORING,7.6454 ID X 1.778 CS | 1 | $1.09 | |
| 28 | 0704-383 | VALVE, PRESSURE - ASSY | 1 | $14.95 | |
| 29 | 0624-546 | SCREW,MACHINE-HSBH 6-32X1/4SS | 1 | $0.55 | |
| 29 | 1604-284 | O-RING, PRESSURE VALVE | 1 | $1.95 | |
| 30 | 1604-262 | BUSHING,SHOCK-.125 FLANGE | 1 | $3.02 | |
| 30 | 0624-433 | SCREW, MACH - HSBH 8-32X1/4 SS | 1 | $0.68 | |
| 31 | 4639-366 | S/M SHOCK OIL-1 QUART | 1 | $21.95 | |
| 33 | 4639-367 | S/M SYN SHOCK OIL LIGHT WT-1 QUART | 1 | $27.99 |
