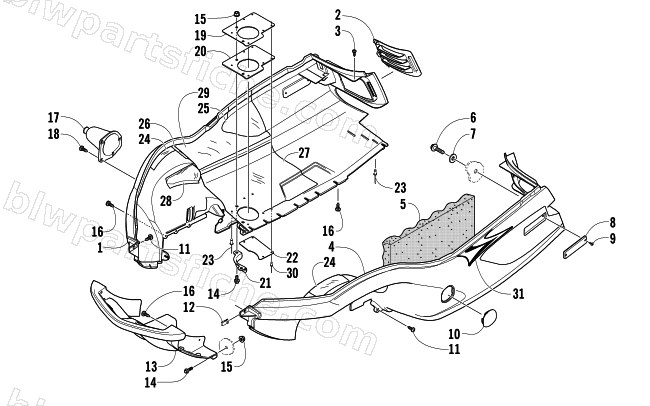

2006 Arctic Cat T660 TURBO ST — BELLY PAN AND FRONT BUMPER ASSEMBLY
2006 T660 TURBO ST
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 2706-479 | BELLY PAN,RH-ROUTED (T660-BLK) | 1 | $323.95 | |
| 2 | 1606-044 | LOUVER, AIR INTAKE-RH-BLK | 1 | $46.95 | |
| 2 | 1606-045 | LOUVER, AIR INTAKE-LH-BLK | 1 | $46.95 | |
| 3 | 0623-378 | SCREW,SELF TAP-PHTRH #8-32 X .50 AB Z&Y | 1 | $0.26 | |
| 4 | 2706-504 | BELLYPAN, PAN ROUTED-LH | 1 | $184.95 | |
| 5 | 0617-315 | FOAM,BELLYPAN LH | 1 | $33.95 | |
| 6 | 0623-647 | SCREW,SELF TAP-HWH 1/4X2.0 A Z&Y | 1 | $0.95 | |
| 7 | 0623-184 | WASHER,FLAT 1/4 X 1.0 Z&Y | 1 | $1.95 | |
| 8 | 0606-526 | REFLECTOR,FRONT-YELLOW | 1 | $3.02 | |
| 9 | 0623-269 | CLIP, CHRISTMAS TREE | 1 | $1.23 | |
| 10 | 1606-767 | PANEL, CLUTCH ACCESS-BLK | 1 | $33.95 | |
| 11 | 0623-784 | R/B 2623-163 | 1 | $0.35 | |
| 12 | 0623-427 | NUT,U-1/4X20 | 1 | $6.83 | |
| 13 | 2606-224 | BUMPER,FR ROUTED | 1 | $152.95 | |
| 14 | 8020-040 | SCREW,CAP-HFH 1/4-20 X 0.750 Z&Y | 1 | $1.78 | |
| 15 | 8048-366 | NUT,HEX FLG-TOP LOCK 1/4-20 GR F Z&Y | 1 | $0.68 | |
| 16 | 1623-129 | R/B 2623-166 | 1 | $0.35 | |
| 17 | 0605-332 | BOOT,STEERING-DRAG LINK-RH | 1 | $40.95 | |
| 17 | 0605-333 | BOOT,STEERING-DRAG LINK-LH | 1 | $28.95 | |
| 18 | 0623-564 | SCREW,TAPPING #10 X 1.00 HWH | 1 | $3.57 | |
| 19 | 1712-047 | RING,EXH OUTLET-UPPER-PTD BLK | 1 | $13.95 | |
| 20 | 1612-870 | SEAL, EXH,OUTLET | 1 | $17.95 | |
| 21 | 0712-879 | DEFLECTOR,EXHAUST-OUTLET-PTD BLK | 1 | $13.95 | |
| 22 | 1712-049 | DEFLECTOR,EXHAUST-PTD BLK | 1 | $12.35 | |
| 23 | 8061-508 | RIVET,BLIND-LF SS56 BLACK | 1 | $1.37 | |
| 24 | 2606-558 | FOIL, PROTECTIVE,3" X 8" | 1 | $3.30 | |
| 25 | 2606-375 | FOIL, PROTECTIVE,UPPER REAR | 1 | $15.11 | |
| 26 | 2606-387 | FOIL,PROTECTIVE-LWR FRONT | 1 | $29.95 | |
| 27 | 3606-450 | FOIL, PROTECTIVE-LOWER | 1 | $18.95 | |
| 28 | 3606-451 | FOIL, PROTECTIVE-UPPER | 1 | $13.73 | |
| 29 | 2606-376 | FOIL, PROTECTIVE,UPPER FRONT | 1 | $27.95 | |
| 30 | 8060-510 | RIVET,BLIND-DH SS58 BLK | 1 | $0.68 | |
| 31 | 6611-780 | DECAL, BELLY PAN-UPPER-RH | 1 | $42.95 | |
| 31 | 6611-781 | DECAL, BELLY PAN-UPPER-LH | 1 | $47.95 | |
| 31 | 6611-768 | DECAL, BELLY PAN-RH | 1 | $48.95 | |
| 31 | 6611-769 | DECAL, BELLY PAN-LH | 1 | $48.95 |
