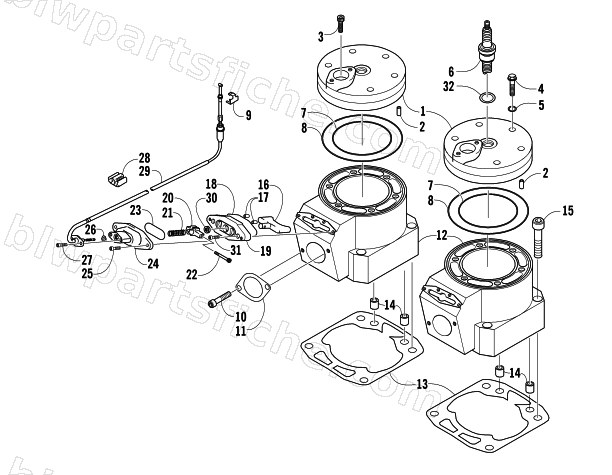

2007 Arctic Cat AC 600 MODIFIED SNO PRO — CYLINDER AND HEAD ASSEMBLY
2007 AC 600 MODIFIED SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 2900-033 | INSERT,BILLET CYLINDER HEAD-SPEEDWERX | 1 | $157.95 | |
| 1 | 2900-034 | COVER,CYLINDER HEAD-SPEEDWERX | 1 | $296.95 | |
| 2 | 3006-321 | PIN,5X10 '02 440 SNO PRO | 1 | $10.95 | |
| 3 | 3007-369 | BOLT,CYLINDER HEAD COVER NO. 1 | 1 | $3.16 | |
| 4 | 3007-460 | BOLT | 1 | $3.85 | |
| 5 | 3003-227 | O-RING, CYL HD BLT | 1 | $3.85 | |
| 6 | 0217-709 | SPARK PLUG, BR9EYA | 1 | $5.09 | |
| 7 | 3003-335 | O RING,HEAD-INNER | 1 | $33.95 | |
| 8 | 2900-004 | O-RING, CYLINDER HEAD-OUTER SPEEDWERX | 1 | $4.95 | |
| 9 | 3005-747 | HOLDER, EXHAUST VALVE CABLE | 1 | $15.11 | |
| 10 | 2900-021 | BOLT,EXHAUST FLANGE-SPEEDWERX | 1 | $3.95 | |
| 11 | 3003-503 | GASKET,EXHAUST NON-ASBESTOS | 1 | $19.25 | |
| 12 | 2900-030 | CYLINDER,600 MODIFIED-SPEEDWERX | 1 | $1,585.95 | |
| 14 | 3004-975 | PIN, CYLINDER KNOCK(ALIGMENT) | 1 | $2.61 | |
| 15 | 2900-020 | BOLT,SOCKET HEAD-CYLINDER-SPEEDWERX | 1 | $6.95 | |
| 16 | 2900-011 | EXHAUST VALVE,BILLET-SPEEDWERX | 1 | $126.95 | |
| 19 | 2900-012 | EXHAUST VALVE,ADAPTOR-SPEEDWERX | 1 | $216.95 | |
| 20 | 3005-860 | STOPPER, EXHAUST VALVE | 1 | $65.95 | |
| 21 | 3006-484 | SPRING | 1 | $6.34 | |
| 22 | 3005-983 | PIN, EXHAUST VALVE 02 500 L/C | 1 | $19.25 | |
| 24 | 3006-425 | COVER,EXHAUST VALVE | 1 | $84.95 | |
| 25 | 2900-027 | BOLT,EX VALVE COVER-SPEEDWERX | 1 | $2.95 | |
| 26 | 3005-226 | O RING, WATER DRAIN | 1 | $5.09 | |
| 27 | 3007-433 | BOLT | 1 | $3.16 | |
| 28 | 3005-808 | CLAMP | 1 | $6.95 | |
| 29 | 3006-736 | CABLE COMP,EXHAUST VALVE | 1 | $117.95 | |
| 30 | 3006-322 | SEAL,OIL,12X21X7 '02 440 SNO PRO | 1 | $49.95 | |
| 31 | 2900-024 | BOLT,EX VALVE ADAPTOR PLATE-SPEEDWERX | 1 | $2.95 | |
| 32 | 2900-025 | O-RING,HEAD-SPARK PLUG-SPEEDWERX | 1 | $3.95 |
