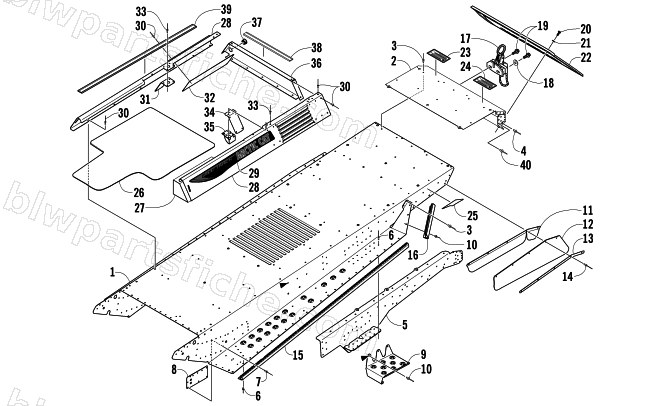

2007 Arctic Cat BEARCAT WIDE TRACK TURBO — TUNNEL AND REAR BUMPER ASSEMBLY
2007 BEARCAT WIDE TRACK TURBO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1718-942 | TUNNEL,S/P ASSY | 1 | $1,695.95 | |
| 2 | 3706-677 | BUMPER,REAR-PTD BLK | 1 | $152.95 | |
| 3 | 8060-484 | RIVET, BLIND-DH SS53 ZINC | 1 | $0.40 | |
| 4 | 1623-130 | RIVET,3/16 HUCK-M4 | 1 | $1.64 | |
| 5 | 0707-966 | BRKT,REAR-SUSP-PTD-RH | 1 | $94.95 | |
| 5 | 0707-967 | BRKT,REAR-SUSP-PTD-LH | 1 | $91.95 | |
| 6 | 0123-418 | RIVET, SOLID ALUM-.156 X.312 | 1 | $0.68 | |
| 7 | 0623-072 | RIVET,SOLID ALUM-156 X370 | 1 | $0.15 | |
| 8 | 2706-277 | PLATE,BODY REINF-PTD BLK | 1 | $27.95 | |
| 9 | 4606-006 | FOOTREST-RH | 1 | $102.95 | |
| 9 | 4606-007 | FOOTREST-LH | 1 | $223.95 | |
| 10 | 8060-486 | RIVET, BLIND-DH SS54 ZINC | 1 | $0.40 | |
| 11 | 3706-280 | BRKT, SNOWFLAP-PTD-25 DEG ANGLE-RH | 1 | $41.95 | |
| 11 | 3706-281 | BRKT, SNOWFLAP-PTD-25 DEG ANGLE-LH | 1 | $43.95 | |
| 12 | 4606-115 | SNOWFLAP-SIDE | 1 | $61.95 | |
| 13 | 2706-971 | RETAINER, SIDE-SNOWFLAP-PTD BLK-06 BCWT | 1 | $12.35 | |
| 14 | 8060-508 | RIVET,BLIND-DH SS56 BLK | 1 | $0.26 | |
| 15 | 4606-283 | ROLL,TUNNEL-MACH | 1 | $57.95 | |
| 16 | 4606-306 | ROLL,TUNNEL-REAR-RH-MACH | 1 | $16.49 | |
| 16 | 4606-307 | ROLL,TUNNEL-REAR-LH-MACH | 1 | $16.49 | |
| 17 | 4606-156 | HITCH, PINTLE | 1 | $84.95 | |
| 18 | 8050-272 | WASHER,FLAT- 3/8 X .734 X .063 Z&Y | 1 | $0.26 | |
| 19 | 1623-248 | SCREW,CAP-HFH 3/8-16X1.125 W/2353 | 1 | $4.40 | |
| 20 | 8017-580 | SCREW,MACH-TSTRH 1/4-20 X 3/4 GR2 Z&Y | 1 | $2.06 | |
| 21 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 22 | 5606-325 | SNOWFLAP, W/DECAL-8611-216 | 1 | $217.95 | |
| 23 | 5611-852 | DECAL,WARNING-TOWING/TRACK-FRENCH | 1 | $2.47 | |
| 24 | 5611-853 | DECAL,WARNING-TOWING/TRACK-ENGLISH | 1 | $2.47 | |
| 25 | 6611-688 | DECAL, REFLECTOR-RH | 1 | $15.11 | |
| 25 | 6611-689 | DECAL, REFLECTOR-LH | 1 | $15.11 | |
| 26 | 4606-430 | PAD, TOOL BOX-BCWT | 1 | $56.95 | |
| 27 | 0617-536 | FOAM, RISER-BCWT | 1 | $18.95 | |
| 28 | 3706-342 | RISER,SEAT-RH-PTD BLK | 1 | $71.95 | |
| 28 | 3706-343 | RISER,SEAT-LH-PTD BLK | 1 | $66.95 | |
| 29 | 7611-402 | DECAL, TUNNEL-RH-07 BCWT | 1 | $26.95 | |
| 29 | 7611-403 | DECAL, TUNNEL-LH-07 BCWT | 1 | $26.95 | |
| 30 | 8060-706 | RIVET,BLIND-DH SS64 BLK | 1 | $0.40 | |
| 32 | 3706-140 | COVER, LOUVER-RH-PTD | 1 | $14.95 | |
| 32 | 3706-141 | COVER, LOUVER-LH-PTD | 1 | $14.95 | |
| 33 | 8060-504 | RIVET,BLIND-DH SS53 BLK | 1 | $0.26 | |
| 35 | 0623-579 | HINGE,SEATBASE | 1 | $38.95 | |
| 36 | 3706-341 | PLATE,RISER CAP-PTD BLK | 1 | $30.95 | |
| 37 | 4606-113 | PLUG, RACK | 1 | $2.95 | |
| 38 | 2606-924 | SEAL,SEAT BASE-REAR | 1 | $16.49 | |
| 39 | 3606-960 | SEAL,SEAT BASE-RISER | 1 | $23.39 | |
| 40 | 1623-241 | RIVET,3/16 HUCK-M6 | 1 | $1.92 |
