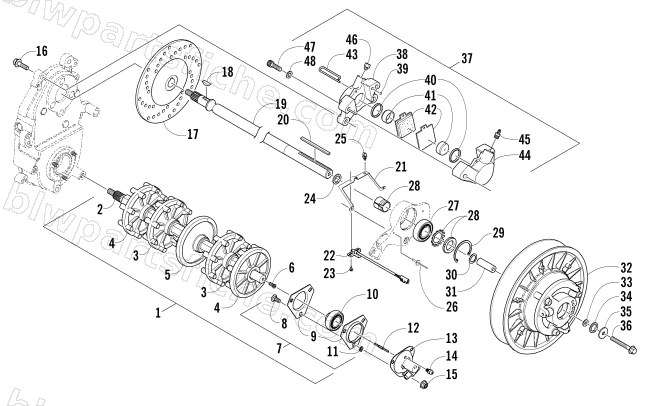

2007 Arctic Cat BEARCAT WIDE TRACK — DRIVE TRAIN SHAFTS AND BRAKE ASSEMBLIES
2007 BEARCAT WIDE TRACK
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0728-154 | TRACK DRIVE, MFG ASSY-06 BCWT | 1 | $524.95 | |
| 2 | 1602-820 | SHAFT, DRIVE-HEX | 1 | $342.95 | |
| 3 | 1602-574 | SPROCKET,DRIVE-9T | 1 | $73.95 | |
| 4 | 1602-854 | SPROCKET,DRIVE-9T OUTER-7.150 | 1 | $57.95 | |
| 5 | 1602-878 | SPROCKET, IDLER-CTR-BLACK | 1 | $45.95 | |
| 6 | 0120-247 | BUSHING,DRIVE-SPEEDOMETER | 1 | $5.65 | |
| 7 | 0702-567 | PLATE,FLANGE-BEARING ASSY | 1 | $106.95 | |
| 8 | 8011-130 | BOLT,CRG 5/16-18X.75 GR1 Z&Y | 1 | $1.09 | |
| 9 | 0602-198 | PLATE,FLANGE-BEARING (TRIANGLE) | 1 | $12.35 | |
| 10 | 1602-374 | BEARING,1.00-DRIVE SHAFT | 1 | $136.95 | |
| 11 | 0623-810 | RING,SOLDER-5/16 | 1 | $4.95 | |
| 12 | 0602-154 | CABLE,DRIVE ADAPTOR | 1 | $12.35 | |
| 13 | 0720-005 | ADAPTER,DRIVE-SPEEDOMETER-FAB. 47 | 1 | $96.95 | |
| 14 | 0104-062 | ZERK GREASE 1/4-28 | 1 | $1.23 | |
| 15 | 8047-426 | NUT,HEX FLG-NY LOCK 5/16-18 GR F Z&Y | 1 | $0.68 | |
| 16 | 1623-558 | SCREW, CAP-HFH 7/16-14 X 1.50 W/2353 | 1 | $6.47 | |
| 17 | 1602-205 | DISC, BRAKE-8-5/8 | 1 | $174.95 | |
| 18 | 0602-598 | KEY,WOODRUFF-HARDENED | 1 | $17.87 | |
| 19 | 0702-362 | SHAFT,DRIVEN-PTD BLK | 1 | $235.95 | |
| 20 | 0101-076 | KEY 3/16 X 1/4 X 3 | 1 | $2.75 | |
| 21 | 3706-630 | BRKT, SPEED SENSOR-PTD BLK-07 BCWT | 1 | $25.95 | |
| 22 | 0630-008 | SWITCH,MAGNETIC CARB ASSY | 1 | $63.95 | |
| 23 | 0623-137 | SCREW,TAPTITE-HWH 6-32X.313 Z&Y | 1 | $0.32 | |
| 24 | 1602-396 | MAGNET, COLLAR - 1.00 ID X 1.50 OD | 1 | $8.95 | |
| 25 | 0623-101 | ROUTING CLIP,SNAP-IN | 1 | $5.51 | |
| 26 | 8060-490 | RIVET,BLIND-DH SS58 ZINC | 1 | $0.95 | |
| 27 | 1602-986 | BEARING,DRIVEN SHAFT-1" W/SLEEVE-SKF | 1 | $65.95 | |
| 28 | 2602-054 | SLEEVE, ADAPTER W/NUT | 1 | $66.95 | |
| 29 | 2602-038 | RING, INTERNAL, RETAINING-62MM | 1 | $15.11 | |
| 30 | 0623-118 | WASHER,FLAT-1.00 X1.43 X.030 | 1 | $0.95 | |
| 30 | 0623-119 | WASHER, FLAT- 1.00 X 1.43 X .075 | 1 | $7.03 | |
| 31 | 0648-066 | SHAFT, STUB 2.100" | 1 | $28.95 | |
| 32 | 0726-230 | CLUTCH, DRIVEN-LG (49-R/W) | 1 | $1,291.95 | |
| 33 | 0123-053 | WASHER, FLAT 5/16 X 3/4 | 1 | $1.64 | |
| 34 | 0623-912 | WASHER,FLAT-.890 X 1.19 X .060 Z&Y | 1 | $0.95 | |
| 36 | 8020-142 | SCREW,CAP-HFH 5/16-18 X 3.25 G5 Z&Y | 1 | $3.95 | |
| 37 | 0602-829 | CALIPER,BRAKE-FIXED/DUAL PISTON | 1 | $437.95 | |
| 39 | 0602-729 | O-RING,BRAKE HOUSING | 1 | $5.65 | |
| 40 | 0602-583 | O-RING, RETRACTOR-SQUARE | 1 | $22.01 | |
| 41 | 0602-708 | PISTON | 1 | $81.95 | |
| 42 | 1702-429 | PAD,BRAKE-SET | 1 | $114.95 | |
| 45 | 0602-707 | SCREW, BLEED-ASSY | 1 | $6.89 | |
| 46 | 0602-590 | FITTING,ADAPTER-1/8 NPT/DBL FLARE | 1 | $5.45 | |
| 47 | 1623-352 | SCREW,CAP-TXSH 3/8-16 X 2.00 ZINC | 1 | $3.44 | |
| 48 | 8050-272 | WASHER,FLAT- 3/8 X .734 X .063 Z&Y | 1 | $0.26 |
