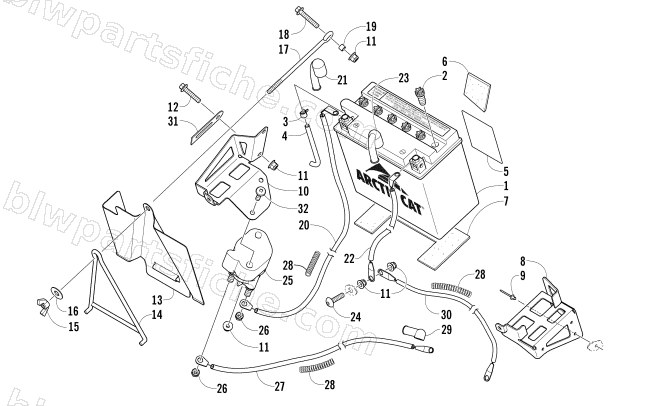

2007 Arctic Cat F5 EFI LXR — BATTERY AND TRAY ASSEMBLY
2007 F5 EFI LXR
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0745-047 | R/B 0745-423 | 1 | $167.95 | |
| 2 | 0645-045 | BATTERY CAP | 1 | $1.92 | |
| 3 | 0645-152 | CLAMP, HOSE-BATTERY VENT | 1 | $2.47 | |
| 4 | 0645-263 | HOSE, BATTERY VENT-550MM | 1 | $3.44 | |
| 5 | 0645-151 | LABEL, WARNING-BATTERY | 1 | $10.97 | |
| 6 | 0617-527 | PAD, FOAM-BATTERY-SIDE | 1 | $3.44 | |
| 7 | 0617-526 | PAD,FOAM-BATTERY-BOTTOM | 1 | $5.51 | |
| 8 | 0745-301 | TRAY, BATTERY INNER-PTD BLK | 1 | $46.95 | |
| 9 | 8060-486 | RIVET, BLIND-DH SS54 ZINC | 1 | $0.40 | |
| 10 | 0745-302 | TRAY, BATTERY OUTER-PTD BLK | 1 | $48.95 | |
| 11 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 12 | 8408-630 | SCREW,CAP-HFH M6X1.0X30 CL8.8 Z&Y | 1 | $0.95 | |
| 13 | 0645-468 | SHIELD, HEAT-BTRY | 1 | $29.95 | |
| 14 | 0745-262 | ROD, BATTERY-PTD BLK | 1 | $36.95 | |
| 15 | 0423-716 | WINGNUT,NYLOC-M6X1.0 | 1 | $3.85 | |
| 16 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 17 | 0745-263 | ROD, BATTERY TOP-PTD BLK | 1 | $13.95 | |
| 18 | 8408-635 | SCREW,CAP-HFH M6X1.0X35 CL8.8 Z&Y | 1 | $0.68 | |
| 19 | 0645-479 | SPACER, BATTERY ROD-6MM | 1 | $7.95 | |
| 20 | 0645-485 | CABLE,BATTERY TO SOLENOID-12" | 1 | $34.95 | |
| 21 | 0645-521 | BOOT,TERMINAL-BATTERY | 1 | $3.85 | |
| 22 | 0645-528 | CABLE,BATTERY-GROUND-12" | 1 | $30.95 | |
| 23 | 0645-520 | BOOT,TERMINAL-BATTERY | 1 | $3.44 | |
| 24 | 8476-620 | SCREW,MACH-TSTRH M6X1.0X20 Z&Y | 1 | $0.40 | |
| 26 | 0623-038 | NUT,HEX M6 Z&Y-SEMS (W/WASHER) | 1 | $0.26 | |
| 27 | 0645-514 | CABLE,SOLENOID/STARTER-19"(500/600) | 1 | $34.95 | |
| 28 | 0716-558 | LOOM,PROTECTIVE-10' (0619-342) | 1 | $16.49 | |
| 29 | 0645-522 | BOOT,TERMINAL-SOLENOID | 1 | $3.95 | |
| 30 | 0645-513 | CABLE,STARTER-GROUND-9"(500/600) | 1 | $21.95 | |
| 31 | 1623-984 | CLAMP,WIRE - 76.14MM LG W/6.25 HOLE | 1 | $6.20 | |
| 32 | 8476-630 | SCREW,MACH-TSTRH M6X1.0X30 Z&Y | 1 | $1.09 |
