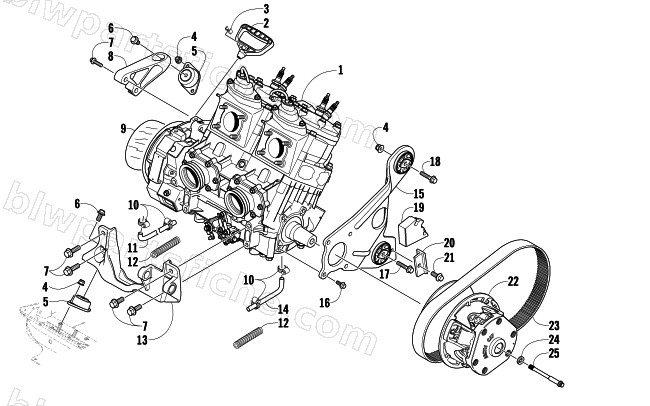

2007 Arctic Cat F8 EFI SNO PRO LIMITED EDITION — ENGINE AND RELATED PARTS
2007 F8 EFI SNO PRO LIMITED EDITION
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0662-494 | ENGINE,800 L/C (W/O EFI COMP) | 1 | $4,259.95 | |
| 2 | 0636-363 | HANDLE,RECOIL-LARGE | 1 | $15.11 | |
| 3 | 0606-885 | CAP,RECOIL HANDLE | 1 | $1.37 | |
| 4 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 5 | 0608-496 | MOUNT,ENGINE | 1 | $49.95 | |
| 6 | 8409-020 | SCREW,CAP-HFH M10X1.25X20 CL10.9 Z&Y | 1 | $0.54 | |
| 7 | 1623-594 | SCREW,CAP-HFH M10X1.25X25 CL10.9 W/2353 | 1 | $3.95 | |
| 8 | 0708-474 | MOUNT,ENG-MAG,800/1000-MACH | 1 | $71.95 | |
| 9 | 4606-425 | FOIL,PROTECTIVE-RECOIL COVER-DIE CUT | 1 | $13.73 | |
| 10 | 0623-373 | CLAMP,HOSE #4 {6202} | 1 | $2.88 | |
| 11 | 0710-519 | HOSE,COOLANT-CTL-24" | 1 | $9.95 | |
| 12 | 0619-776 | CONDUIT,FLEXIBLE-.62 ID-CTL 5' | 1 | $13.73 | |
| 13 | 0708-501 | MOUNT,ENG-FRONT,800-MACH | 1 | $333.95 | |
| 14 | 0610-731 | HOSE,THROTTLE BODY PTO/WATER PUMP(15.50) | 1 | $17.95 | |
| 15 | 0708-484 | BRKT,MTG,ENG-PTO 500/600/800-ASSY | 1 | $275.95 | |
| 16 | 8408-821 | SCREW,CAP-HFH M8X1.25X20 CL8.8 W/2353 | 1 | $1.09 | |
| 17 | 1623-642 | SCREW,CAP-HFH M8X1.25X45 CL8.8 Z&YW/204 | 1 | $2.95 | |
| 18 | 8408-845 | SCREW,CAP-HFH M8X1.25X45 CL8.8 Z&Y | 1 | $1.09 | |
| 19 | 0608-511 | SNUBBER, RUBBER | 1 | $24.77 | |
| 20 | 0608-512 | BUMPER,TORQUE-MACHINED | 1 | $13.73 | |
| 21 | 0623-765 | SCREW,SELF TAP-HWH 5/16-18X.625 TT Z&Y | 1 | $1.23 | |
| 22 | 0746-435 | CLUTCH,DRIVE-UNCAL-8.25 33MM/S | 1 | $696.95 | |
| 23 | 0627-046 | BELT,DRIVE-S-3C-1.448"WX45.998"OC-DC | 1 | $133.95 | |
| 24 | 0623-210 | WASHER, LOCK-1/2" HI-COLLAR | 1 | $0.68 | |
| 25 | 0623-804 | BOLT, CLUTCH-1/2-20X5-1/5-12 PT | 1 | $15.11 |
