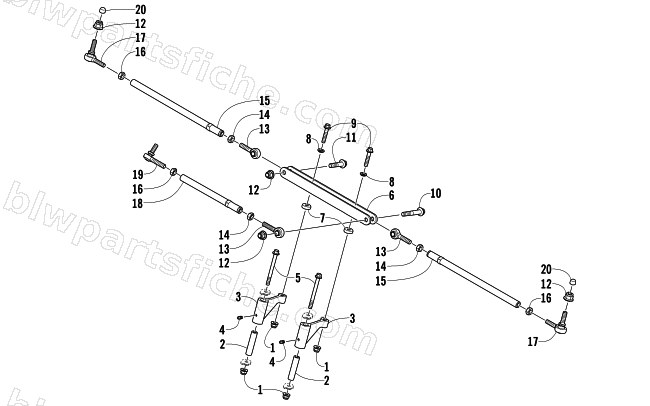

2007 Arctic Cat F8 EFI SNO PRO LIMITED EDITION — TIE ROD ASSEMBLY
2007 F8 EFI SNO PRO LIMITED EDITION
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 2 | 2603-436 | AXLE,BELL CRANK | 1 | $9.59 | |
| 3 | 1707-007 | BELLCRANK, STEERING-FAB | 1 | $70.95 | |
| 4 | 1623-010 | FIT,GREASE-1/4-28 UNF-SELF THREAD | 1 | $1.92 | |
| 5 | 8408-885 | SCREW,CAP-HFH M8X1.25X85 CL8.8 Z&Y | 1 | $2.75 | |
| 6 | 1705-015 | DRAG LINK W/BEARING | 1 | $246.95 | |
| 7 | 0605-760 | BEARING (22MM PRESS) | 1 | $10.97 | |
| 8 | 0605-764 | AXLE,INNER-DRAG LINK | 1 | $5.95 | |
| 9 | 8408-840 | SCREW,CAP-HFH M8X1.25X40 CL8.8 Z&Y | 1 | $1.23 | |
| 10 | 8408-065 | SCREW,CAP-HFH M10X1.25X65 CL8.8 Z&Y | 1 | $3.16 | |
| 11 | 8408-045 | SCREW,CAP-HFH M10X1.25X45 CL8.8 Z&Y | 1 | $4.68 | |
| 12 | 8427-002 | NUT,HEX FLG-NYL LOCK M10X1.25 CL8 Z&Y | 1 | $0.95 | |
| 13 | 1605-018 | ROD END-RH M10X1.25 (10MM BORE) | 1 | $43.95 | |
| 14 | 8420-002 | NUT,HEX - M10 X 1.25 CL8 Z&Y | 1 | $0.68 | |
| 15 | 0605-926 | TUBE,TIE ROD-M10X1.25X314MM | 1 | $26.95 | |
| 16 | 0423-013 | NUT,HEX M10-1.25(LH) Z&Y | 1 | $1.09 | |
| 17 | 1605-019 | ROD END-LH M10X1.25 THD W/STUD | 1 | $54.95 | |
| 18 | 0605-754 | TUBE,TIE ROD-.625 X 193MM (M10X1.25) | 1 | $24.95 | |
| 19 | 1605-021 | ROD END, LH M10 X 1.25 W/STUD | 1 | $54.95 | |
| 20 | 4606-818 | CAP,TIE ROD-COVER | 1 | $1.09 |
