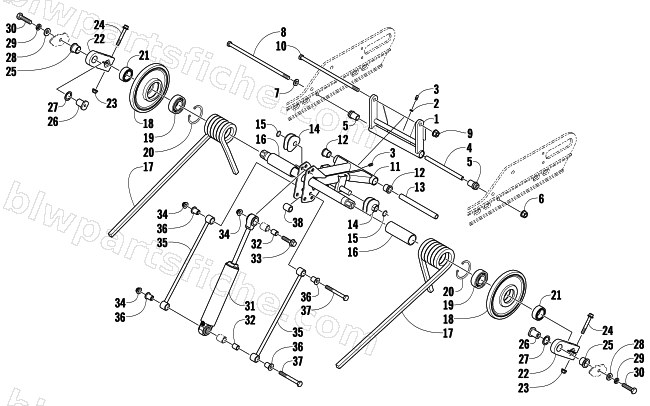

2007 Arctic Cat JAGUAR Z1 EARLY BUILD — REAR SUSPENSION REAR ARM ASSEMBLY
2007 JAGUAR Z1 EARLY BUILD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1704-552 | ARM,REAR-FABR | 1 | $71.95 | |
| 2 | 1623-011 | WASHER- GREASE FITTING | 1 | $0.68 | |
| 3 | 1623-010 | FIT,GREASE-1/4-28 UNF-SELF THREAD | 1 | $1.92 | |
| 4 | 2604-663 | AXLE,REAR ARM-INNER-6.124" | 1 | $16.49 | |
| 5 | 2604-664 | BUSHING,REAR ARM-PWD METAL | 1 | $53.95 | |
| 6 | 8047-490 | NUT,HEX FLG-NY LOCK 3/8-16 GR G Z&Y | 1 | $0.95 | |
| 7 | 8050-272 | WASHER,FLAT- 3/8 X .734 X .063 Z&Y | 1 | $0.26 | |
| 8 | 1623-037 | SCREW, CAP-HH 3/8-16X10 GD 8 Z&Y | 1 | $6.47 | |
| 9 | 8047-486 | NUT,HEX FLG-NY LOCK 3/8-16 GR F Z&Y | 1 | $0.95 | |
| 10 | 1623-627 | SCREW,CAP-3/8-16 X 8.00 | 1 | $3.85 | |
| 11 | 1704-702 | KIT, IDLER ARM | 1 | $404.95 | |
| 12 | 1604-100 | BUSHING,FLARED-BRONZE (.628 ID) | 1 | $6.75 | |
| 13 | 2604-370 | AXLE,STEEL-.624X6.817 | 1 | $22.01 | |
| 14 | 1604-204 | BLOCK,SPRING-ADJUSTER-RH | 1 | $19.25 | |
| 14 | 1604-205 | BLOCK,SPRING-ADJUSTER-LH | 1 | $19.25 | |
| 15 | 0623-138 | RING,RETAINING-ADJ BLOCK 9/16 | 1 | $0.68 | |
| 16 | 0114-254 | SLEEVE,SPRING | 1 | $6.95 | |
| 17 | 1704-504 | SPRING,SUSPENSION-RH-18.5 LB-PTD BLK | 1 | $112.95 | |
| 17 | 1704-505 | SPRING,SUSPENSION-LH-18.5 LB- PTD BLK | 1 | $112.95 | |
| 18 | 2604-699 | WHEEL, IDLER-6.38 (NO INSR) | 1 | $53.95 | |
| 19 | 0107-598 | BEARING,BALL-25MM | 1 | $12.35 | |
| 20 | 0123-798 | RING,INTERNAL-RETAINING | 1 | $1.64 | |
| 21 | 1704-443 | SPACER,OFFSET-MACH .280" | 1 | $13.73 | |
| 22 | 1704-522 | OFFSET ARM, 1 FLANGE - HEX -ASSY | 1 | $82.95 | |
| 23 | 8047-426 | NUT,HEX FLG-NY LOCK 5/16-18 GR F Z&Y | 1 | $0.68 | |
| 24 | 8020-138 | SCREW,CAP-HFH 5/16-18 X 2.25 G5 Z&Y | 1 | $15.11 | |
| 25 | 3604-028 | BUSHING, FLARED -BRONZE .735" x .751 ID | 1 | $3.57 | |
| 26 | 3604-158 | AXLE,OFFSET ARM-1.012"-PWD METAL | 1 | $5.51 | |
| 27 | 1604-187 | WASHER, OFFSET ARM | 1 | $2.06 | |
| 28 | 0623-044 | WSHR,FLAT HARD .375 X.875 | 1 | $4.68 | |
| 29 | 8051-277 | WASHER,SPR LOCK-3/8 .377X.688X.115 Z&Y | 1 | $1.50 | |
| 30 | 8002-224 | SCREW,CAP-HH 3/8-16 X1.25 G5 Z&Y | 1 | $1.09 | |
| 31 | 1704-509 | SHOCK,REAR ARM - IMP ALUM - ACT | 1 | $458.95 | |
| 32 | 1604-139 | SLEEVE,SHOCK EYELET-POWDER METAL | 1 | $2.06 | |
| 33 | 8020-226 | SCREW,CAP-HFH 3/8-16 X 1.75 Z&Y | 1 | $2.95 | |
| 34 | 8041-486 | NUT,HEX THIN LOCK-NYL 3/8-16 Z&Y | 1 | $0.40 | |
| 35 | 0704-350 | LINK,REAR SHOCK-PTD BLK | 1 | $27.95 | |
| 36 | 1604-498 | AXLE,LINK-FLANGED(99 PRO) | 1 | $15.11 | |
| 37 | 8002-233 | SCREW,CAP-HH 3/8-16 X3.50 G5 Z&Y | 1 | $1.78 | |
| 38 | 0604-298 | SPACER,SHOCK LINK-Z&Y | 1 | $33.95 |
