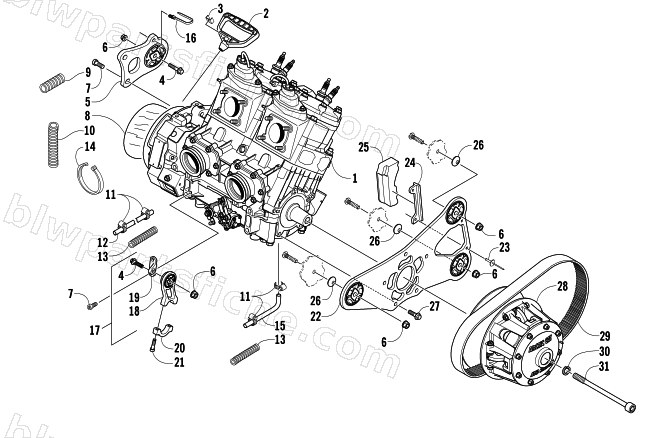

2007 Arctic Cat M1000 EFI 162 SNO PRO — ENGINE AND RELATED PARTS
2007 M1000 EFI 162 SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0662-493 | ENGINE,1000 L/C (W/O EFI COMP) | 1 | $4,576.95 | |
| 2 | 0636-363 | HANDLE,RECOIL-LARGE | 1 | $15.11 | |
| 3 | 0606-885 | CAP,RECOIL HANDLE | 1 | $1.37 | |
| 4 | 8020-136 | SCREW,CAP-HFH 5/16-18 X 1.75 G5 Z&Y | 1 | $15.11 | |
| 5 | 0708-581 | BRKT,MTG-ENGINE-REAR-R/H-FAB | 1 | $109.95 | |
| 6 | 8047-426 | NUT,HEX FLG-NY LOCK 5/16-18 GR F Z&Y | 1 | $0.68 | |
| 7 | 1623-504 | SCREW,CAP-HSH M10X1.25X25 CL10.9 W/2353 | 1 | $1.78 | |
| 8 | 4606-425 | FOIL,PROTECTIVE-RECOIL COVER-DIE CUT | 1 | $13.73 | |
| 9 | 0619-619 | HOSE,PROT-CORRUGETED-4" 1.06 ID BLK NY | 1 | $3.44 | |
| 10 | 0619-994 | LOOM,PROTECTIVE-3/4 ID-6"-CTL | 1 | $1.64 | |
| 11 | 0623-373 | CLAMP,HOSE #4 {6202} | 1 | $2.88 | |
| 12 | 0610-076 | HOSE, WATER-10 FT {0619-124} | 1 | $65.95 | |
| 13 | 0619-776 | CONDUIT,FLEXIBLE-.62 ID-CTL 5' | 1 | $13.73 | |
| 14 | 0623-144 | TIE,CABLE-17.5 LONG | 1 | $0.54 | |
| 15 | 0610-723 | HOSE,WATER PUMP PTO/TH BODY(14.75) | 1 | $20.63 | |
| 16 | 0623-677 | CABLE TIE,PUSH MOUNT-X MAS CLIP | 1 | $1.09 | |
| 17 | 0708-524 | BRKT,MTG-ENGINE-FRT-R/H-ASSY | 1 | $124.95 | |
| 18 | 0708-519 | BRKT,MTG-ENGINE-FRT LOWER-R/H-FAB | 1 | $124.95 | |
| 19 | 0608-549 | BRKT,MTG-ENGINE-FRT UPPER-R/H-MACH | 1 | $42.95 | |
| 20 | 0608-467 | CAP,MTG BRKT-ENGINE-MACH | 1 | $53.95 | |
| 22 | 0708-470 | BRKT,MTG-ENGINE-L/H-ASSY | 1 | $412.95 | |
| 23 | 8060-730 | RIVET,BLIND-DH SST68 PL | 1 | $0.54 | |
| 24 | 0608-565 | PLATE,BACKING-SNUBBER-MACH | 1 | $15.11 | |
| 25 | 0608-462 | SNUBBER,RUBBER-WIDE | 1 | $20.63 | |
| 26 | 0623-987 | WASHER, BELLVILE-.312 X .930 | 1 | $2.19 | |
| 27 | 8408-821 | SCREW,CAP-HFH M8X1.25X20 CL8.8 W/2353 | 1 | $1.09 | |
| 28 | 0746-841 | KIT,DRIVE CLUTCH | 1 | $850.95 | |
| 29 | 0627-046 | BELT,DRIVE-S-3C-1.448"WX45.998"OC-DC | 1 | $133.95 | |
| 30 | 1623-462 | WASHER,LOCK-14MM HI-COLLAR | 1 | $0.68 | |
| 31 | 1623-238 | BOLT,CLUTCH-M14 X 1.5 X 176-T60 | 1 | $53.95 |
