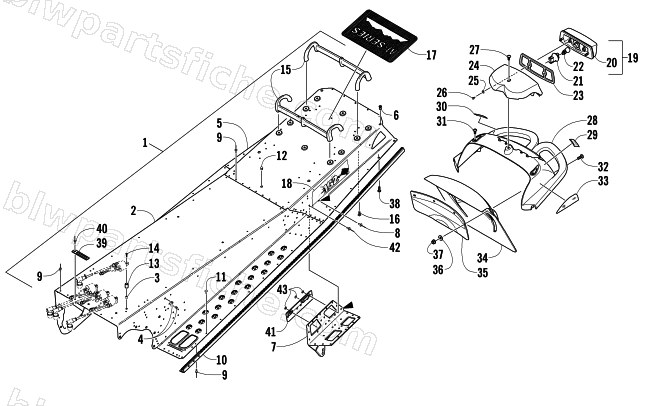

2007 Arctic Cat M1000 EFI 162 SNO PRO — TUNNEL, REAR BUMPER, AND TAILLIGHT ASSEMBLY
2007 M1000 EFI 162 SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 1707-145 | CHASSIS/TUNNEL-S/P ASSY-162" | 1 | $2,023.29 | |
| 1 | 2718-282 | TUNNEL,S/P ASSY-162" | 1 | $1,114.95 | |
| 2 | 2718-280 | BODY,FRONT W/INSERTS | 1 | $434.95 | |
| 3 | 1623-562 | INSERT, AL SERIES ALS4-1024-130 | 1 | $2.75 | |
| 4 | 1623-657 | INSERT,AT SERIES-ATS2-1024 | 1 | $3.57 | |
| 5 | 2718-283 | BODY,REAR W/INSERTS-162" | 1 | $209.95 | |
| 7 | 2706-456 | BRKT,MTG-REAR SUSPENSION-RH-MACH | 1 | $108.95 | |
| 7 | 2706-457 | BRKT,MTG-REAR SUSPENSION-LH-MACH | 1 | $108.95 | |
| 8 | 8060-686 | RIVET,BLIND-DH SS64 ZINC | 1 | $0.40 | |
| 9 | 8060-484 | RIVET, BLIND-DH SS53 ZINC | 1 | $0.40 | |
| 10 | 3606-526 | ROLL,TUNNEL-162"-R/H-FORMED | 1 | $74.95 | |
| 10 | 4606-861 | ROLL,TUNNEL-162"-L/H-FORMED | 1 | $92.95 | |
| 11 | 0123-418 | RIVET, SOLID ALUM-.156 X.312 | 1 | $0.68 | |
| 11 | 8060-486 | RIVET, BLIND-DH SS54 ZINC | 1 | $0.40 | |
| 12 | 0623-562 | PLUG,HOLE-3/8 DIA-BLK | 1 | $1.37 | |
| 13 | 1623-045 | SPACER,COMPONENT PLATE | 1 | $2.75 | |
| 14 | 1623-671 | SCREW,MACH-TSTRH 10-24X1.75 G2 W/204 | 1 | $1.23 | |
| 15 | 3606-584 | RACK,PLASTIC-INJ MOLD | 1 | $331.95 | |
| 16 | 1623-499 | SCREW,MACH-TSTRH 1/4-20X0.5 G2 W/204 | 1 | $1.09 | |
| 17 | 3606-585 | PAD,RUBBER | 1 | $22.01 | |
| 18 | 7611-352 | DECAL,TUNNEL-"162"-RH (BLK/ORN) | 1 | $37.95 | |
| 18 | 7611-353 | DECAL,TUNNEL-"162"-LH (BLK/ORN) | 1 | $35.95 | |
| 19 | 0509-022 | TAILLIGHT,ASSY | 1 | $82.95 | |
| 20 | 0509-025 | HOUSING,TAILLIGHT-ASSY | 1 | $66.95 | |
| 21 | 0409-057 | SOCKET,TAIL LIGHT | 1 | $15.11 | |
| 22 | 0409-056 | BULB,TAIL LIGHT-3157 | 1 | $19.25 | |
| 23 | 4606-382 | SPACER,TAILLIGHT-.25" | 1 | $49.95 | |
| 24 | 3606-747 | HOUSING,TAILLIGHT-INJ MOLD | 1 | $162.95 | |
| 25 | 8050-127 | WASHER,FLAT- #8 X .375 X .049 Z&Y | 1 | $1.37 | |
| 26 | 0623-297 | SCREW,SELF TAP-HWH #8X3/4 TYPE A | 1 | $0.68 | |
| 27 | 1623-513 | SCREW,MACH-TSTRH 1/4-20X1.75 RIEW/204DPT | 1 | $3.95 | |
| 28 | 3606-431 | BUMPER,REAR-BLACK-INJ MOLD | 1 | $220.95 | |
| 29 | 5611-853 | DECAL,WARNING-TOWING/TRACK-ENGLISH | 1 | $2.47 | |
| 30 | 5611-852 | DECAL,WARNING-TOWING/TRACK-FRENCH | 1 | $2.47 | |
| 31 | 1623-501 | SCREW,MACH-TSTRH 1/4-20X0.5 RIE W/204 | 1 | $4.26 | |
| 32 | 8017-581 | SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y | 1 | $5.45 | |
| 33 | 8611-010 | DECAL,REFLECTOR-REAR-RH (RED) | 1 | $26.95 | |
| 33 | 8611-011 | DECAL,REFLECTOR-REAR-LH (RED) | 1 | $26.95 | |
| 34 | 3606-748 | SNOWFLAP,BLK-W/6611-513 DECAL | 1 | $165.95 | |
| 35 | 3606-776 | SUPPORT,SNOWFLAP-INJ MOLD | 1 | $45.95 | |
| 36 | 0623-184 | WASHER,FLAT 1/4 X 1.0 Z&Y | 1 | $1.95 | |
| 37 | 8047-366 | NUT,HEX FLG-NY LOCK 1/4-20 GR F Z&Y | 1 | $0.40 | |
| 38 | 1623-022 | SCREW,48-2 TXSPNH 1/4-10X.625 Z&Y | 1 | $6.47 | |
| 39 | 1623-984 | CLAMP,WIRE - 76.14MM LG W/6.25 HOLE | 1 | $6.20 | |
| 41 | 4606-790 | GUIDE,TRACK-TUNNEL-R/H | 1 | $38.95 | |
| 41 | 4606-791 | GUIDE,TRACK-TUNNEL-L/H | 1 | $38.95 | |
| 42 | 8060-688 | RIVET,BLIND-DH SS66 ZINC | 1 | $0.40 | |
| 43 | 0123-802 | WASHER,FLAT .194X.50X.048-Z&Y | 1 | $0.12 |
