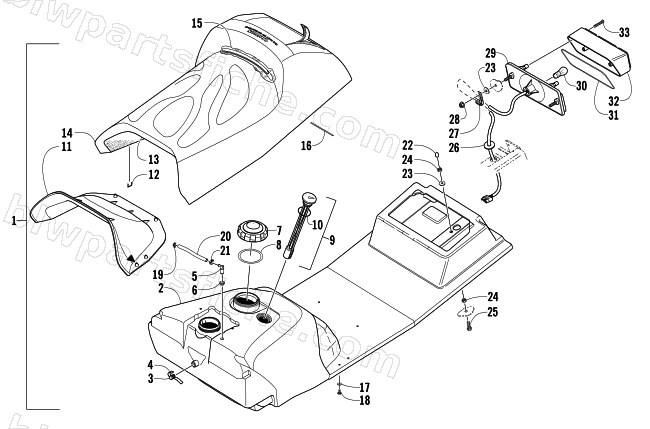

2007 Arctic Cat PANTHER 660 TRAIL — GAS TANK, SEAT, AND TAILLIGHT ASSEMBLY
2007 PANTHER 660 TRAIL
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 2718-030 | SEAT-S/P ASSY | 1 | $831.95 | |
| 2 | 0770-558 | TANK/SEATBASE, GAS-ASSY-02 600 EFI | 1 | $401.95 | |
| 8 | 1670-228 | SEAL,GAS CAP | 1 | $26.95 | |
| 9 | 1670-241 | GAUGE, FUEL,W/GASKET - PRESS FIT | 1 | $102.95 | |
| 10 | 0470-400 | SEAL,GAS GAUGE (REF 0470-379) | 1 | $4.68 | |
| 11 | 1606-126 | INSERT,SEAT FOAM | 1 | $90.95 | |
| 12 | 0624-528 | STAPLE,5/16L X 1/2W-20GA SS/5000 PAK-SEA | 1 | $161.95 | |
| 13 | 3706-310 | FOAM, SEAT-12 GAL(77-82ILD)-.48@5.5 | 1 | $195.95 | |
| 14 | 3706-493 | COVER, SEAT-07 PA 660 TRAIL | 1 | $473.95 | |
| 15 | 3606-363 | WIRE, SEAT-BENT | 1 | $3.44 | |
| 16 | 2606-943 | WIRE, SEAT (11.4)-BENT | 1 | $1.95 | |
| 17 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 18 | 0623-309 | SCREW, SELF TAP-PHPNH 12-11X3/4 A Z&B | 1 | $0.40 | |
| 19 | 0623-101 | ROUTING CLIP,SNAP-IN | 1 | $5.51 | |
| 20 | 6101-001 | HOSE,.235 ID X .370 OD (100') | 1 | $892.95 | |
| 20 | 6101-009 | HOSE,.235 ID X .370 OD (50') | 1 | $469.95 | |
| 21 | 1623-042 | CLAMP, 10 MM | 1 | $1.09 | |
| 23 | 0623-184 | WASHER,FLAT 1/4 X 1.0 Z&Y | 1 | $1.95 | |
| 24 | 8047-366 | NUT,HEX FLG-NY LOCK 1/4-20 GR F Z&Y | 1 | $0.40 | |
| 25 | 8020-042 | SCREW,CAP-HFH 1/4-20 X 1.00 Z&Y | 1 | $1.09 | |
| 26 | 0617-136 | SEAL,FOAM-SEAT BASE | 1 | $2.06 | |
| 27 | 1623-984 | CLAMP,WIRE - 76.14MM LG W/6.25 HOLE | 1 | $6.20 | |
| 28 | 0623-038 | NUT,HEX M6 Z&Y-SEMS (W/WASHER) | 1 | $0.26 | |
| 29 | 0609-091 | HOUSING,TAILLIGHT WITH SOCKET & HARNESS | 1 | $81.95 | |
| 30 | 0109-460 | BULB,STOP/TAILLAMP | 1 | $2.06 | |
| 31 | 0609-092 | GASKET,TAILLIGHT | 1 | $13.73 | |
| 32 | 0609-090 | LENS,TAILLIGHT | 1 | $30.95 | |
| 33 | 0609-093 | SCREW,RETAIN(M4X25 SELF TAPP) | 1 | $0.68 |
