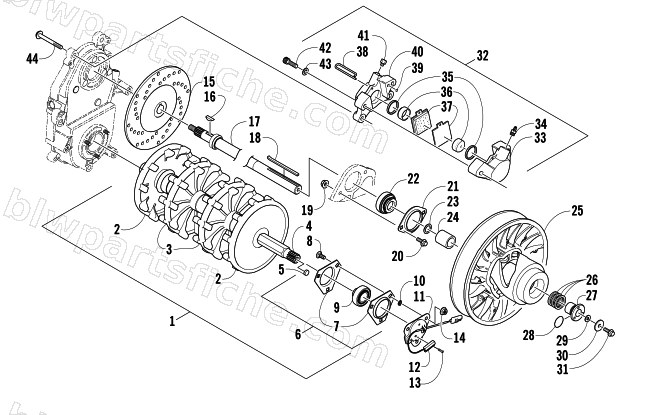

2007 Arctic Cat T660 TURBO TOURING LE — DRIVE TRAIN SHAFT AND BRAKE ASSEMBLIES
2007 T660 TURBO TOURING LE
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0728-117 | TRACK/DRIVE ASSY-TURBO (4 SPROCKET) | 1 | $464.95 | |
| 2 | 1602-203 | SPROCKET,DRIVE-9T OUTER-7.150 | 1 | $57.95 | |
| 3 | 1602-507 | SPROCKET, DRIVE 9T 7.15 (.125 GROOVE) | 1 | $57.95 | |
| 4 | 1602-585 | SHAFT,DRIVE-HEX (TURBO) | 1 | $377.95 | |
| 5 | 0630-167 | MAGNET,DISC-.438 | 1 | $15.11 | |
| 6 | 0702-567 | PLATE,FLANGE-BEARING ASSY | 1 | $106.95 | |
| 7 | 0602-198 | PLATE,FLANGE-BEARING (TRIANGLE) | 1 | $12.35 | |
| 8 | 8011-130 | BOLT,CRG 5/16-18X.75 GR1 Z&Y | 1 | $1.09 | |
| 9 | 1602-374 | BEARING,1.00-DRIVE SHAFT | 1 | $136.95 | |
| 10 | 0623-810 | RING,SOLDER-5/16 | 1 | $4.95 | |
| 11 | 3606-244 | BRKT, SPEEDO SENSOR | 1 | $37.95 | |
| 12 | 0630-178 | SENSOR, SPEEDO-ASSY | 1 | $90.95 | |
| 13 | 0623-462 | SCREW,TAPTITE-PHPNH 6-32X1/4 W Z&C | 1 | $0.35 | |
| 14 | 8047-426 | NUT,HEX FLG-NY LOCK 5/16-18 GR F Z&Y | 1 | $0.68 | |
| 15 | 1602-205 | DISC, BRAKE-8-5/8 | 1 | $174.95 | |
| 16 | 0602-598 | KEY,WOODRUFF-HARDENED | 1 | $17.87 | |
| 17 | 0702-562 | SHAFT,DRIVEN-PTD BLK | 1 | $216.95 | |
| 18 | 0602-170 | KEY,DRIVEN CLUTCH | 1 | $2.47 | |
| 19 | 8047-486 | NUT,HEX FLG-NY LOCK 3/8-16 GR F Z&Y | 1 | $0.95 | |
| 20 | 8020-222 | SCREW,CAP-HFH 3/8-16 X 1.00 G5 Z&Y | 1 | $1.37 | |
| 21 | 2602-039 | FLANGE, BEARING-2 BOLT-62MM | 1 | $6.06 | |
| 23 | 0623-118 | WASHER,FLAT-1.00 X1.43 X.030 | 1 | $0.95 | |
| 23 | 0623-119 | WASHER, FLAT- 1.00 X 1.43 X .075 | 1 | $7.03 | |
| 24 | 2604-713 | SPACER, ALUM-CLUTCH | 1 | $21.95 | |
| 25 | 0726-265 | CLUTCH, DRIVEN-10.4 (50/36 PLAT) | 1 | $713.95 | |
| 26 | 0648-714 | WASHER, DRIVEN .090 THICK | 1 | $2.06 | |
| 26 | 0648-715 | WASHER, DRIVEN .030 THICK | 1 | $1.23 | |
| 26 | 0648-716 | WASHER, DRIVEN .060 THICK | 1 | $3.44 | |
| 27 | 0648-741 | ADJUSTER,SHEAVE-DRVN(LH) | 1 | $39.95 | |
| 28 | 0648-441 | O-RING,ADJUSTER SHEAVE (2-121) | 1 | $0.54 | |
| 29 | 0123-053 | WASHER, FLAT 5/16 X 3/4 | 1 | $1.64 | |
| 30 | 0123-260 | WSHR,.343X1 1/8X.120TH Z&Y | 1 | $1.50 | |
| 31 | 1623-561 | SCREW,CAP-HFH 5/16-18X0.75 W/204 | 1 | $1.78 | |
| 32 | 0602-829 | CALIPER,BRAKE-FIXED/DUAL PISTON | 1 | $437.95 | |
| 34 | 0602-707 | SCREW, BLEED-ASSY | 1 | $6.89 | |
| 35 | 0602-583 | O-RING, RETRACTOR-SQUARE | 1 | $22.01 | |
| 36 | 0602-708 | PISTON | 1 | $81.95 | |
| 37 | 1702-429 | PAD,BRAKE-SET | 1 | $114.95 | |
| 39 | 0602-729 | O-RING,BRAKE HOUSING | 1 | $5.65 | |
| 41 | 0602-590 | FITTING,ADAPTER-1/8 NPT/DBL FLARE | 1 | $5.45 | |
| 42 | 1623-352 | SCREW,CAP-TXSH 3/8-16 X 2.00 ZINC | 1 | $3.44 | |
| 43 | 8050-272 | WASHER,FLAT- 3/8 X .734 X .063 Z&Y | 1 | $0.26 | |
| 44 | 1623-558 | SCREW, CAP-HFH 7/16-14 X 1.50 W/2353 | 1 | $6.47 |
