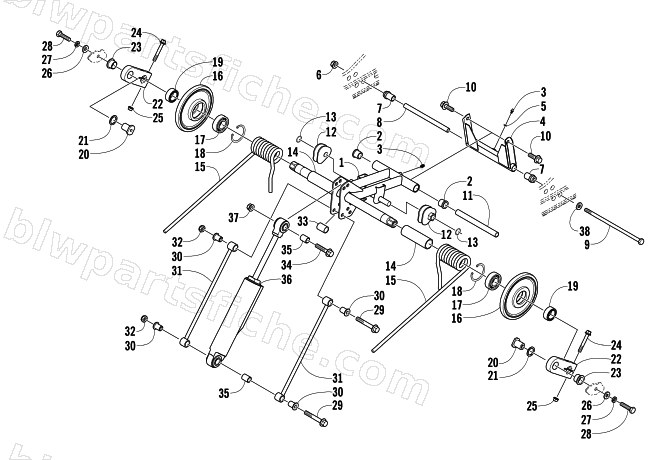

2007 Arctic Cat T660 TURBO TRAIL LE — REAR SUSPENSION REAR ARM ASSEMBLY
2007 T660 TURBO TRAIL LE
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1704-508 | ARM, IDLER-HEX-FABR-16.54 | 1 | $206.95 | |
| 2 | 1604-100 | BUSHING,FLARED-BRONZE (.628 ID) | 1 | $6.75 | |
| 3 | 1623-010 | FIT,GREASE-1/4-28 UNF-SELF THREAD | 1 | $1.92 | |
| 4 | 1704-019 | ARM, REAR-MACH-BLK (04 PROD) | 1 | $56.95 | |
| 5 | 1623-011 | WASHER- GREASE FITTING | 1 | $0.68 | |
| 6 | 8047-490 | NUT,HEX FLG-NY LOCK 3/8-16 GR G Z&Y | 1 | $0.95 | |
| 7 | 2604-664 | BUSHING,REAR ARM-PWD METAL | 1 | $53.95 | |
| 8 | 2604-663 | AXLE,REAR ARM-INNER-6.124" | 1 | $16.49 | |
| 9 | 1623-037 | SCREW, CAP-HH 3/8-16X10 GD 8 Z&Y | 1 | $6.47 | |
| 10 | 1623-503 | SCREW,CAP-HFH 3/8-16X0.75 W/2353 | 1 | $2.75 | |
| 11 | 1604-208 | AXLE,ALUM-.625 X 6.817 | 1 | $42.95 | |
| 12 | 1604-204 | BLOCK,SPRING-ADJUSTER-RH | 1 | $19.25 | |
| 12 | 1604-205 | BLOCK,SPRING-ADJUSTER-LH | 1 | $19.25 | |
| 13 | 0623-138 | RING,RETAINING-ADJ BLOCK 9/16 | 1 | $0.68 | |
| 14 | 0114-254 | SLEEVE,SPRING | 1 | $6.95 | |
| 15 | 1704-044 | SPRING,SUSP-.405 SQ-RH-HVY-PTD | 1 | $152.95 | |
| 15 | 1704-045 | SPRING,SUSP-.405 SQ-LH-HVY-PTD | 1 | $152.95 | |
| 16 | 1604-690 | WHEEL,IDL-5.63 W/1" ID(NO INSR) | 1 | $53.95 | |
| 16 | 1704-146 | SPRING,SUSP, PTD-.405 SQ-RH-21 LB | 1 | $79.95 | |
| 16 | 1704-147 | SPRING,SUSP, PTD-.405 SQ-LH-21 LB | 1 | $82.95 | |
| 17 | 0107-598 | BEARING,BALL-25MM | 1 | $12.35 | |
| 17 | 2604-699 | WHEEL, IDLER-6.38 (NO INSR) | 1 | $53.95 | |
| 18 | 0123-798 | RING,INTERNAL-RETAINING | 1 | $1.64 | |
| 19 | 1604-507 | SPACER,OFFSET ARM-HEX SHAFT | 1 | $12.35 | |
| 20 | 3604-158 | AXLE,OFFSET ARM-1.012"-PWD METAL | 1 | $5.51 | |
| 21 | 1604-187 | WASHER, OFFSET ARM | 1 | $2.06 | |
| 22 | 1704-522 | OFFSET ARM, 1 FLANGE - HEX -ASSY | 1 | $82.95 | |
| 23 | 3604-028 | BUSHING, FLARED -BRONZE .735" x .751 ID | 1 | $3.57 | |
| 24 | 8020-138 | SCREW,CAP-HFH 5/16-18 X 2.25 G5 Z&Y | 1 | $15.11 | |
| 25 | 8047-426 | NUT,HEX FLG-NY LOCK 5/16-18 GR F Z&Y | 1 | $0.68 | |
| 26 | 0623-044 | WSHR,FLAT HARD .375 X.875 | 1 | $4.68 | |
| 27 | 8051-277 | WASHER,SPR LOCK-3/8 .377X.688X.115 Z&Y | 1 | $1.50 | |
| 28 | 8002-224 | SCREW,CAP-HH 3/8-16 X1.25 G5 Z&Y | 1 | $1.09 | |
| 29 | 8020-233 | SCREW,CAP-HFH 3/8-16 X 3.50 Z&Y | 1 | $5.92 | |
| 30 | 1604-498 | AXLE,LINK-FLANGED(99 PRO) | 1 | $15.11 | |
| 30 | 0623-793 | SCREW,CAP-HH 3/8-16X3.625 GR 5 Z&Y | 1 | $11.95 | |
| 31 | 0704-350 | LINK,REAR SHOCK-PTD BLK | 1 | $27.95 | |
| 32 | 8041-486 | NUT,HEX THIN LOCK-NYL 3/8-16 Z&Y | 1 | $0.40 | |
| 32 | 0704-928 | LINK, REAR SHOCK-12.60-PAINTED | 1 | $37.95 | |
| 33 | 0604-298 | SPACER,SHOCK LINK-Z&Y | 1 | $33.95 | |
| 34 | 8020-226 | SCREW,CAP-HFH 3/8-16 X 1.75 Z&Y | 1 | $2.95 | |
| 35 | 1604-139 | SLEEVE,SHOCK EYELET-POWDER METAL | 1 | $2.06 | |
| 36 | 1704-138 | SHOCK,REAR ARM-ASSY(TURBO TRL) | 1 | $652.95 | |
| 37 | 8047-486 | NUT,HEX FLG-NY LOCK 3/8-16 GR F Z&Y | 1 | $0.95 | |
| 37 | 2604-637 | SHOCK, TRUCK-PANTERA/T660 | 1 | $267.95 | |
| 38 | 8050-272 | WASHER,FLAT- 3/8 X .734 X .063 Z&Y | 1 | $0.26 | |
| 38 | 1604-185 | SLEEVE,SHOCK ABSORBER | 1 | $29.95 | |
| 39 | 0604-310 | BUSHING,SHOCK ABSORBER | 1 | $6.75 |
