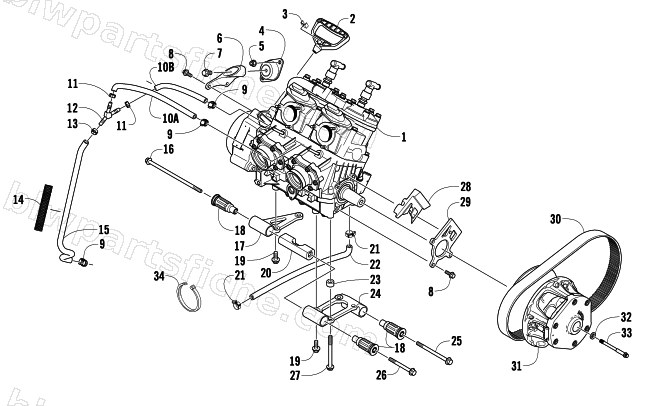

2008 Arctic Cat AC 600 SNO PRO — ENGINE AND RELATED PARTS
2008 AC 600 SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0662-506 | ENGINE,600 L/C-R | 1 | $3,943.95 | |
| 2 | 0636-363 | HANDLE,RECOIL-LARGE | 1 | $15.11 | |
| 3 | 0606-885 | CAP,RECOIL HANDLE | 1 | $1.37 | |
| 4 | 0608-496 | MOUNT,ENGINE | 1 | $49.95 | |
| 5 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 6 | 0708-544 | MOUNT,MAG-UPR-MACH | 1 | $56.95 | |
| 7 | 8408-020 | SCREW,CAP-HFH M10X1.25X20 CL8.8 Z&Y | 1 | $3.16 | |
| 8 | 8408-821 | SCREW,CAP-HFH M8X1.25X20 CL8.8 W/2353 | 1 | $1.09 | |
| 9 | 0623-373 | CLAMP,HOSE #4 {6202} | 1 | $2.88 | |
| 10 | 0610-076 | HOSE, WATER-10 FT {0619-124} | 1 | $65.95 | |
| 11 | 0610-581 | CLAMP, HOSE-14.5MM TO 17.0MM | 1 | $2.61 | |
| 12 | 1670-596 | FITTING,Y-5/16 | 1 | $3.44 | |
| 13 | 0610-563 | CLAMP, HOSE-13.2MM-15.7MM | 1 | $1.78 | |
| 14 | 0619-776 | CONDUIT,FLEXIBLE-.62 ID-CTL 5' | 1 | $13.73 | |
| 15 | 0610-657 | HOSE, COOLANT-BYPASS | 1 | $44.95 | |
| 16 | 1623-730 | SCREW,CAP-HFH M10-1.25X235 CL10.9 | 1 | $22.01 | |
| 17 | 0708-548 | MOUNT,MAG-FABR | 1 | $60.95 | |
| 18 | 0801-091 | MOUNT,RUBBER-ENGINE | 1 | $37.95 | |
| 19 | 8409-026 | SCREW,CAP-HFH M10X1.25X25 CL10.9 W/2353 | 1 | $1.50 | |
| 20 | 0608-592 | SPACER,ENGINE MOUNT | 1 | $50.95 | |
| 21 | 0124-045 | CLAMP,HOSE - .402/.449 DIA (SNP04) | 1 | $2.61 | |
| 22 | 0610-007 | HOSE, IMPULSE 3/16 25' | 1 | $102.95 | |
| 23 | 0608-588 | SPACER,PTO MOTOR MOUNT | 1 | $16.49 | |
| 24 | 0708-549 | MOUNT,PTO-FABR | 1 | $90.95 | |
| 25 | 1623-729 | SCREW,CAP-HFH M10-1.25X145 CL10.9 | 1 | $17.87 | |
| 26 | 8409-000 | SCREW, CAP-HFH M10-1.25 X100 Z&Y CL10.9 | 1 | $1.37 | |
| 27 | 3007-681 | BOLT,CRANKCASE (10X105) | 1 | $9.59 | |
| 28 | 0608-583 | SNUBBER,RUBBER | 1 | $15.11 | |
| 29 | 0608-584 | BRKT,SNUBBER-ENGINE | 1 | $65.95 | |
| 30 | 0627-073 | BELT,DRIVE- CR-8E PBO 1.448"W-43.547"OC | 1 | $235.95 | |
| 31 | 0746-226 | CLUTCH,DRIVE-UNCAL-8.0" 33MM/S/NFP/NACT | 1 | $971.95 | |
| 32 | 0623-210 | WASHER, LOCK-1/2" HI-COLLAR | 1 | $0.68 | |
| 33 | 0623-804 | BOLT, CLUTCH-1/2-20X5-1/5-12 PT | 1 | $15.11 | |
| 34 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 |
