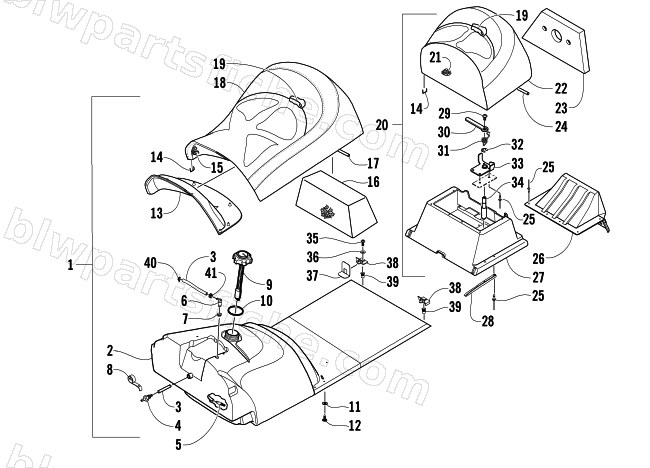

2008 Arctic Cat BEARCAT 570 LONG TRACK — GAS TANK AND SEAT ASSEMBLY
2008 BEARCAT 570 LONG TRACK
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 2718-486 | SEAT,S/P ASSY | 1 | $776.95 | |
| 1 | 2718-435 | SEAT-S/P ASSY | 1 | $776.95 | |
| 2 | 0770-692 | TANK, S/P ASSY-'05 BC 570 | 1 | $360.95 | |
| 2 | 0770-803 | TANK,GAS-S/P ASSY | 1 | $727.95 | |
| 3 | 6101-001 | HOSE,.235 ID X .370 OD (100') | 1 | $892.95 | |
| 3 | 6101-009 | HOSE,.235 ID X .370 OD (50') | 1 | $469.95 | |
| 4 | 1670-173 | OUTLET, GASTANK,5/16 OUTLET | 1 | $25.95 | |
| 5 | 0510-358 | STRAINER,GAS TANK | 1 | $6.83 | |
| 6 | 1670-494 | ELBOW, 90 DEG-FUEL TANK | 1 | $3.99 | |
| 7 | 1670-325 | GROMMET, 1/4"-FUEL TANK | 1 | $2.88 | |
| 8 | 0670-289 | TAPE, TEFLON-ROLL | 1 | $6.34 | |
| 9 | 0670-202 | CAP,GAS-W/GAUGE {10.25"} | 1 | $82.95 | |
| 10 | 0109-733 | SEAL,GAS CAP | 1 | $3.57 | |
| 11 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 12 | 0623-309 | SCREW, SELF TAP-PHPNH 12-11X3/4 A Z&B | 1 | $0.40 | |
| 13 | 1606-612 | INSERT, SEAT FOAM-LG | 1 | $31.95 | |
| 14 | 0624-528 | STAPLE,5/16L X 1/2W-20GA SS/5000 PAK-SEA | 1 | $161.95 | |
| 15 | 2706-611 | FOAM,SEAT-FRONT(75-80ILD),46@5.1 | 1 | $235.95 | |
| 16 | 2606-133 | INSERT, SEAT FOAM | 1 | $38.95 | |
| 17 | 2606-943 | WIRE, SEAT (11.4)-BENT | 1 | $1.95 | |
| 18 | 3706-725 | COVER, SEAT-FRONT-08 BCLT 570 | 1 | $289.95 | |
| 19 | 3606-363 | WIRE, SEAT-BENT | 1 | $3.44 | |
| 20 | 7999-878 | SEAT, PASS-MFG ASSY-08 BCLT | 1 | $538.95 | |
| 21 | 3706-312 | FOAM, SEAT-PASSENGER | 1 | $106.95 | |
| 22 | 3706-726 | COVER, SEAT-PASS-08 BCLT 570 | 1 | $201.95 | |
| 23 | 0617-098 | FOAM, SEATBASE-TAIL LIGHT | 1 | $6.95 | |
| 24 | 2606-942 | WIRE, SEAT (8.0)-BENT | 1 | $2.47 | |
| 25 | 0623-853 | RIVET, BLIND-.162 DIA X .040/.275 GRIP | 1 | $1.09 | |
| 26 | 1606-191 | EXTENSION,TOOLBOX | 1 | $104.95 | |
| 27 | 3606-238 | SEATBASE, REAR-MACH | 1 | $66.95 | |
| 28 | 2706-166 | BRKT,HOLD DOWN-SEAT-FRT-RH-PTD BLK | 1 | $18.95 | |
| 28 | 2706-167 | BRKT,HOLD DOWN-SEAT-FRT-LH-PTD BLK | 1 | $16.95 | |
| 29 | 8017-397 | SCREW,MACH-TSTRH 10-24X.5 GR2 Z&Y | 1 | $0.35 | |
| 30 | 3606-171 | LEVER, SEAT LATCH | 1 | $14.95 | |
| 31 | 0623-610 | SPRING,LEVER-RETURN-R.H. | 1 | $20.63 | |
| 32 | 0602-051 | E-RING 3/8 | 1 | $0.85 | |
| 33 | 2706-535 | MOUNT,SEATLATCH-PTD BLK | 1 | $25.95 | |
| 34 | 3606-172 | STUD, LATCH - SEATBASE | 1 | $17.95 | |
| 35 | 8017-580 | SCREW,MACH-TSTRH 1/4-20 X 3/4 GR2 Z&Y | 1 | $2.06 | |
| 36 | 8050-222 | WASHER,FLAT- 1/4 X .734 X .063 Z&Y | 1 | $0.68 | |
| 37 | 2606-268 | GUARD, SEAT-RH | 1 | $5.65 | |
| 37 | 2606-269 | GUARD, SEAT-LH | 1 | $5.95 | |
| 38 | 2706-134 | BRKT, HOLDDOWN-RECEIVER-RH-PTD BLK | 1 | $17.95 | |
| 38 | 2706-135 | BRKT, HOLDDOWN-RECEIVER-LH-PTD BLK | 1 | $18.95 | |
| 39 | 0623-582 | INSERT, A L SERIES (1/4-20) | 1 | $3.16 | |
| 40 | 0623-101 | ROUTING CLIP,SNAP-IN | 1 | $5.51 | |
| 41 | 1623-042 | CLAMP, 10 MM | 1 | $1.09 |
