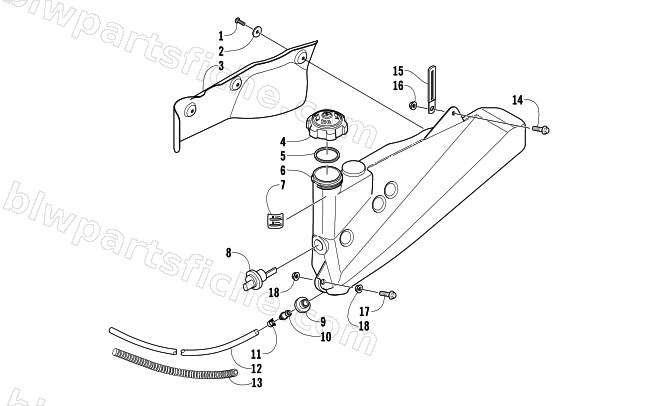

2008 Arctic Cat F1000 EFI SNO PRO LIMITED EDITION — OIL TANK ASSEMBLY
2008 F1000 EFI SNO PRO LIMITED EDITION
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 8470-510 | SCREW,MACH-TSPNH M5X.8X10 CL8.8 Z&Y | 1 | $0.68 | |
| 2 | 8450-067 | WASHER, FLAT-M5-5.78X11X1.40-Z&Y | 1 | $0.65 | |
| 3 | 2612-158 | SHIELD,HEAT-EXP CHAMBER | 1 | $58.95 | |
| 4 | 1670-365 | CAP, VENTED- OIL IMPRINTED | 1 | $33.95 | |
| 5 | 0109-733 | SEAL,GAS CAP | 1 | $3.57 | |
| 6 | 1670-811 | TANK,OIL-2-STROKE | 1 | $112.95 | |
| 7 | 1611-564 | DECAL,OIL TANK | 1 | $13.73 | |
| 8 | 0609-915 | SWITCH, LEVEL-OIL | 1 | $49.95 | |
| 9 | 1670-325 | GROMMET, 1/4"-FUEL TANK | 1 | $2.88 | |
| 10 | 1670-481 | FITTING,OIL TANK | 1 | $4.26 | |
| 11 | 1623-042 | CLAMP, 10 MM | 1 | $1.09 | |
| 12 | 0610-693 | HOSE,OIL-100 FT | 1 | $432.95 | |
| 12 | 0610-692 | HOSE,OIL/WATER-25 FT | 1 | $117.95 | |
| 13 | 0716-558 | LOOM,PROTECTIVE-10' (0619-342) | 1 | $16.49 | |
| 14 | 8408-635 | SCREW,CAP-HFH M6X1.0X35 CL8.8 Z&Y | 1 | $0.68 | |
| 15 | 1623-984 | CLAMP,WIRE - 76.14MM LG W/6.25 HOLE | 1 | $6.20 | |
| 16 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 17 | 1623-645 | SCREW,CAP-HFH M8X1.25X55 CL8.8 Z&Y | 1 | $13.73 | |
| 18 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 |
