Home Snowmobile 2008 F6 EFI ELECTRICAL

ELECTRICAL

2008 F6 EFI

Scroll / pinch to zoom · drag to pan · double-click resets

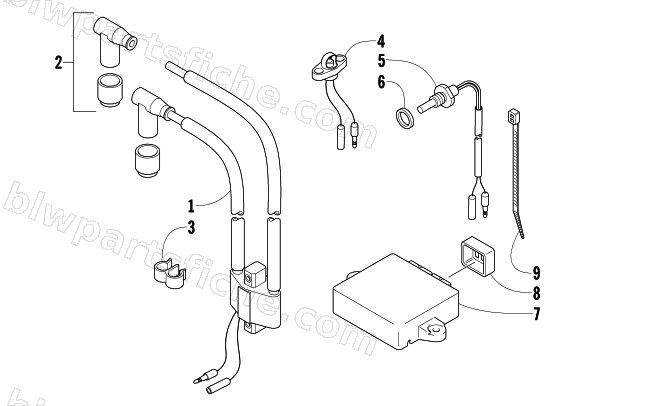

ELECTRICAL diagram
# Part No. Description Qty Price
1 3007-451 COIL ASSY,IGNITION 1 $200.95
2 3006-367 CAP, SPARK PLUG-NGK TB05EMD 1 $24.77
3 3005-387 CLIP 1 $4.40
4 3006-728 SENSOR ASSY,AIR TEMP 1 $137.95
5 3006-725 SENSOR ASSY,COOLING WATER( R/B 0902-010) 1 $149.95
6 3005-233 WASHER, COOLING WATER SENSOR 1 $12.35
7 3007-578 ECU-'08 600 L/C F CIRCLE 1 $2,725.95
7 3007-579 ECU-'08 600 L/C F SQUARE 1 $2,433.95
7 3007-580 ECU-'08 600 L/C F TRIANGLE 1 $2,725.95
8 3005-908 COVER, PORT 1 $27.95
9 3005-237 CLAMP,M19 1 $20.63
