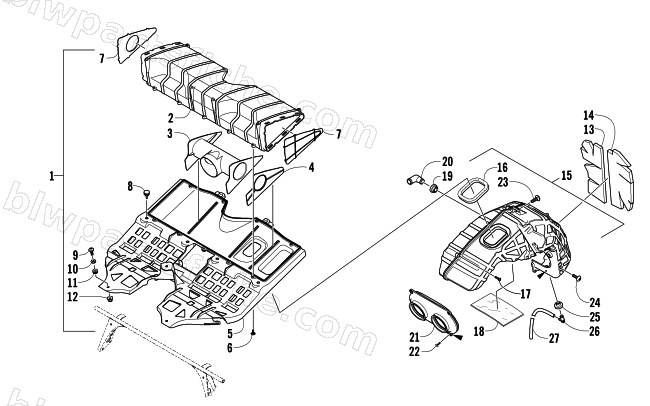

2008 Arctic Cat JAGUAR Z1 1100 EFI SNO PRO LIMITED EDITION — AIR SILENCER ASSEMBLY
2008 JAGUAR Z1 1100 EFI SNO PRO LIMITED EDITION
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0770-709 | INTAKE, SUPPORT-ASSY-4 STROKE | 1 | $171.95 | |
| 2 | 1670-732 | INTAKE SUPPORT - TOP | 1 | $66.95 | |
| 3 | 1670-828 | RESONATOR,TOP PLENUM | 1 | $19.25 | |
| 4 | 1670-829 | BAFFLE,TOP PLENUM | 1 | $8.21 | |
| 5 | 1670-733 | INTAKE, SUPPORT-BOTTOM-4 STROKE | 1 | $77.95 | |
| 6 | 0623-784 | R/B 2623-163 | 1 | $0.35 | |
| 7 | 1670-830 | COVER,TOP PLENUM-RH | 1 | $13.73 | |
| 7 | 1670-831 | COVER,TOP PLENUM-LH | 1 | $13.73 | |
| 8 | 4606-276 | GROMMET,HEADLIGHT-REAR | 1 | $12.35 | |
| 9 | 0423-356 | SCREW, SHOULDER-M6-1.0 X 22 RIE BLK | 1 | $0.95 | |
| 10 | 8050-212 | WASHER,FLAT- 1/4 X .500 X .063 Z&Y | 1 | $0.68 | |
| 11 | 4606-275 | GROMMET,HEADLIGHT-FRONT | 1 | $6.75 | |
| 12 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 13 | 0617-542 | FOAM,AIRBOX-RH | 1 | $38.95 | |
| 14 | 0617-543 | FOAM,AIRBOX-LH | 1 | $38.95 | |
| 15 | 5639-934 | AIRBOX,SPLIT-KIT | 1 | $233.95 | |
| 17 | 1623-711 | SCREW,DELTA 50X1.80X20 RPH | 1 | $2.95 | |
| 18 | 0619-206 | TAPE,ALUM FOIL - 6" X 30 FT | 1 | $7.77 | |
| 19 | 1670-785 | GROMMET,FITTING | 1 | $1.78 | |
| 20 | 1670-784 | FITTING,ELBOW-PLASTIC | 1 | $3.99 | |
| 21 | 1670-731 | BOOT, DUAL INTAKE | 1 | $33.95 | |
| 22 | 0623-165 | CLIP, X-MAS TREE-5/32 | 1 | $1.50 | |
| 23 | 1623-609 | SCREW,PT THREAD FORMING-K60-2.69X22MM | 1 | $3.16 | |
| 24 | 0423-557 | SCREW,SHLDR-TSPH M6-1.0X18MM Z&Y W/2353 | 1 | $0.68 | |
| 25 | 1670-325 | GROMMET, 1/4"-FUEL TANK | 1 | $2.88 | |
| 26 | 1670-324 | ELBOW, 90 DEG-1/4 BARB | 1 | $3.44 | |
| 27 | 0610-692 | HOSE,OIL/WATER-25 FT | 1 | $117.95 | |
| 27 | 0610-693 | HOSE,OIL-100 FT | 1 | $432.95 |
