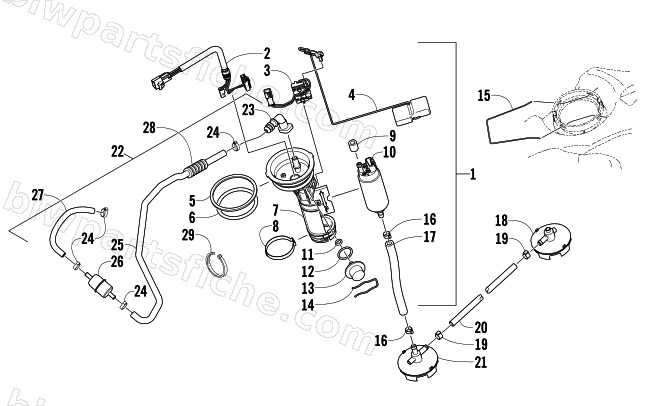

2008 Arctic Cat JAGUAR Z1 1100 EFI SNO PRO LIMITED EDITION — FUEL PUMP ASSEMBLY
2008 JAGUAR Z1 1100 EFI SNO PRO LIMITED EDITION
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 2670-189 | PUMP,FUEL-RETURNLESS-4 STROKE | 1 | $1,124.95 | |
| 3 | 2670-191 | SENSOR,FUEL LEVEL-KIT | 1 | $133.95 | |
| 5 | 0470-613 | SEAL,FUEL PUMP | 1 | $2.88 | |
| 6 | 1670-917 | O-RING, 62MMX6MM - PFA-76 | 1 | $15.11 | |
| 7 | 1670-905 | R/B 2670-188 | 1 | $66.95 | |
| 8 | 1670-910 | CLAMP | 1 | $4.95 | |
| 9 | 1670-961 | SEAL/PUMP OUTLET | 1 | $33.95 | |
| 10 | 1670-531 | PUMP,FUEL- (V/N F20000107) | 1 | $335.95 | |
| 11 | 1670-532 | O-RING,REGULATOR-SMALL | 1 | $3.71 | |
| 12 | 1670-533 | O-RING,REGULATOR-LARGE | 1 | $3.99 | |
| 13 | 1670-536 | REGULATOR, PRESSURE | 1 | $262.95 | |
| 14 | 1670-908 | RETAINER/REGULATOR | 1 | $6.34 | |
| 15 | 1670-911 | CLIP,RETAINER | 1 | $13.73 | |
| 16 | 0610-563 | CLAMP, HOSE-13.2MM-15.7MM | 1 | $1.78 | |
| 17 | 0610-075 | HOSE,GASLINE-10'ROLL | 1 | $150.95 | |
| 18 | 1670-618 | PICKUP,FUEL-SMALL/MP-13 VENT | 1 | $93.95 | |
| 19 | 0610-704 | CLAMP,HOSE-10.1MM TO 11.8MM | 1 | $2.75 | |
| 20 | 1670-886 | HOSE,FUEL-RIGID-17.5" CTL | 1 | $46.95 | |
| 21 | 1670-701 | PICKUP,FUEL-(MP16)TOP BARB | 1 | $93.95 | |
| 22 | 1670-896 | FUEL FILTER-ASSY-FORMED HOSE | 1 | $167.95 | |
| 23 | 1670-878 | FITTING,QUICK CONNECTOR-3/8X5/16X90 DEG | 1 | $16.49 | |
| 24 | 0610-419 | CLAMP, HOSE (14.5), 12.0 MM TO 14.5 MM | 1 | $1.92 | |
| 25 | 0610-707 | HOSE,GASLINE-FORMED-PUMP TO FILTER | 1 | $129.95 | |
| 26 | 1670-825 | FILTER,FUEL | 1 | $45.95 | |
| 27 | 0610-706 | HOSE,GASLINE-FORMED-FILTER TO ENGINE | 1 | $37.95 | |
| 28 | 0716-507 | LOOM,HI-TEMP (26" LONG) | 1 | $3.44 | |
| 29 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 |
