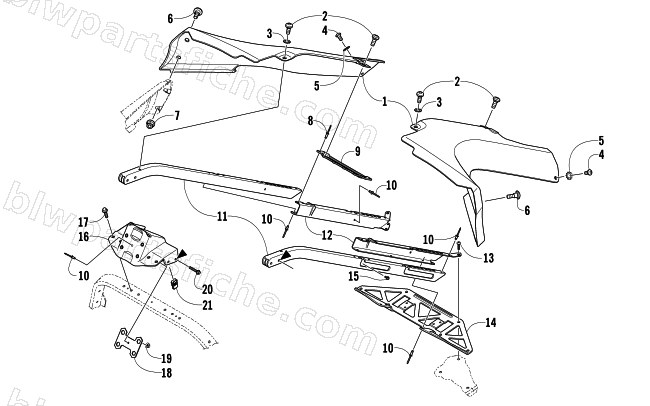

2008 Arctic Cat JAGUAR Z1 1100 EFI SNO PRO — SEAT SUPPORT ASSEMBLY
2008 JAGUAR Z1 1100 EFI SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 4606-886 | SPAR,REAR-RH-MOLD BLK | 1 | $57.95 | |
| 1 | 4606-887 | SPAR,REAR-LH-MOLD BLK | 1 | $57.95 | |
| 2 | 0423-396 | SCREW,SELF TAP-TSPH M6-1.0X15 | 1 | $1.09 | |
| 3 | 8053-242 | WASHER,LOCK-5/16 EXT TOOTH TYP A Z&Y | 1 | $0.12 | |
| 4 | 8470-510 | SCREW,MACH-TSPNH M5X.8X10 CL8.8 Z&Y | 1 | $0.68 | |
| 5 | 8053-212 | WASHER,LOCK-1/4 EXT TOOTH TYP A Z&Y | 1 | $0.12 | |
| 6 | 0423-355 | SCREW, SHOULDER-M6-1.0 X 18-BLK | 1 | $0.95 | |
| 7 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 8 | 8060-484 | RIVET, BLIND-DH SS53 ZINC | 1 | $0.40 | |
| 9 | 4606-329 | BRKT,CROSSOVER | 1 | $29.95 | |
| 10 | 8060-488 | RIVET,BLIND-DH SS56 ZINC | 1 | $0.40 | |
| 11 | 4606-326 | TUBE,SUPPORT-RH | 1 | $74.95 | |
| 11 | 4606-327 | TUBE,SUPPORT-LH | 1 | $74.95 | |
| 12 | 4606-324 | BRKT,SLIDE-RH | 1 | $35.95 | |
| 12 | 4606-325 | BRKT,SLIDE-LH | 1 | $37.95 | |
| 13 | 8470-520 | SCREW,MACH-TSPNH M5X.8X20 CL8.8 Z&Y | 1 | $0.40 | |
| 14 | 4606-323 | PLATE,SUPPORT-LOWER | 1 | $56.95 | |
| 15 | 0623-302 | SCREW,SELF TAP-HWH #12X1/2 TYPE | 1 | $0.26 | |
| 16 | 4606-328 | BRKT,SUPPORT-UPPER-SPR-FABR | 1 | $105.95 | |
| 17 | 8408-625 | SCREW,CAP-HFH M6X1.0X25 CL8.8 Z&Y | 1 | $0.54 | |
| 18 | 0605-948 | BRKT,NUT HOLDER | 1 | $20.63 | |
| 19 | 8424-602 | NUT,HEX-FLG M6X1.0 CL8 Z&Y | 1 | $0.26 | |
| 20 | 8408-535 | SCREW, CAP-HFH M5X0.8X35 CL8.8 Z&Y | 1 | $2.06 | |
| 21 | 1623-637 | CLIP,U-NUT (M5) | 1 | $2.47 |
