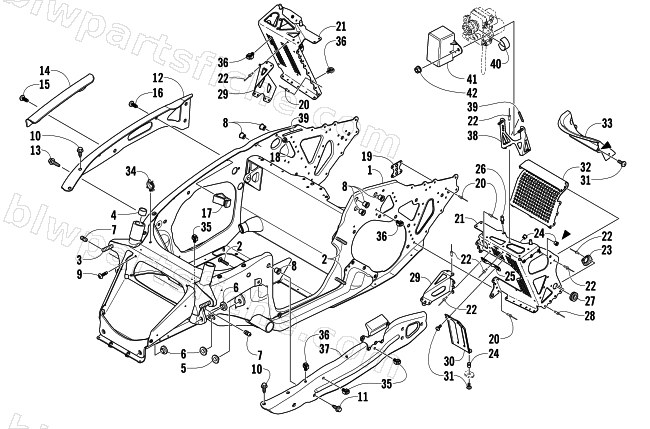

2008 Arctic Cat M1000 EFI 162 SNO PRO — FRONT FRAME AND FOOTREST ASSEMBLY
2008 M1000 EFI 162 SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 1707-231 | CHASSIS/TUNNEL-S/P ASSY(08 M8/M1000 162) | 1 | $2,073.79 | |
| 1 | 1707-178 | CHASSIS,S/P ASSY-UNPTD | 1 | $1,870.95 | |
| 2 | 1623-359 | BOLT,RIBBED CAR-5/16-18X1.75 | 1 | $2.06 | |
| 3 | 1623-019 | BOLT,RIB CAR-3/8-16X2.00 | 1 | $3.85 | |
| 4 | 0675-161 | BEARING-14DU12 | 1 | $16.49 | |
| 5 | 0607-656 | BUSHING, UPPER- A-ARM | 1 | $2.47 | |
| 6 | 0607-657 | BUSHING, LOWER- A-ARM | 1 | $2.47 | |
| 7 | 1623-010 | FIT,GREASE-1/4-28 UNF-SELF THREAD | 1 | $1.92 | |
| 8 | 0623-581 | INSERT, A L SERIES AL57-518-150 5/16-18 | 1 | $3.16 | |
| 9 | 1623-022 | SCREW,48-2 TXSPNH 1/4-10X.625 Z&Y | 1 | $6.47 | |
| 10 | 1623-480 | SCREW,CAP-HFH 1/4 20X.56 ZY (2353) DPT | 1 | $1.95 | |
| 11 | 1623-481 | SCREW,CAP-HFH 5/16 18X.875 ZY (204) DPT | 1 | $2.06 | |
| 12 | 6606-068 | BRACE,SIDE PLATE-RH | 1 | $168.95 | |
| 13 | 1623-561 | SCREW,CAP-HFH 5/16-18X0.75 W/204 | 1 | $1.78 | |
| 14 | 4606-793 | PROTECTOR,MAIN HARNESS-FORMED | 1 | $65.95 | |
| 15 | 1623-353 | SCREW,SELF TAP-TSPNH 10-24 X 3/8 Z&Y | 1 | $1.64 | |
| 16 | 1623-204 | SCREW,PLASTITE-HWH 1/4-10X1.0 Z&Y | 1 | $1.23 | |
| 17 | 0608-449 | GUIDE,ROPE-WIDE | 1 | $7.95 | |
| 18 | 8041-426 | NUT,HEX THIN LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 | |
| 19 | 2706-580 | PLATE,BACKING-FRT ARM-PTD BLK | 1 | $15.11 | |
| 20 | 8060-686 | RIVET,BLIND-DH SS64 ZINC | 1 | $0.40 | |
| 21 | 4706-034 | FOOTREST,RH W/STUDS-ASSY | 1 | $85.95 | |
| 21 | 4706-035 | FOOTRESTLH W/STUDS-ASSY | 1 | $85.95 | |
| 22 | 8060-484 | RIVET, BLIND-DH SS53 ZINC | 1 | $0.40 | |
| 23 | 3606-837 | PLATE,RETAINING-GROMMET-FORMED | 1 | $62.95 | |
| 24 | 1623-657 | INSERT,AT SERIES-ATS2-1024 | 1 | $3.57 | |
| 25 | 0607-835 | PLATE,MTG-CLUTCH GUARD/FOOTREST | 1 | $3.57 | |
| 26 | 1623-706 | STUD,CAPTIVE-ASS4 10/24-130-.500 | 1 | $3.44 | |
| 27 | 1623-529 | GROMMET,RUBBER-.50 IDX1.00 ODX.08 GRV | 1 | $3.85 | |
| 28 | 1623-264 | RIVET,CHERRY-CCPQ06-04 | 1 | $3.16 | |
| 29 | 3606-904 | GUSSET,FOOTREST-UPPER-RH | 1 | $62.95 | |
| 29 | 4606-353 | GUSSET,FOOTREST-UPPER-LH | 1 | $141.95 | |
| 30 | 3706-673 | PANEL,CLOSE OUT-FOOTREST-ASSY | 1 | $53.95 | |
| 31 | 1623-498 | SCREW,MACH-TSTRH 10-24X.375 RIE W/204 | 1 | $0.95 | |
| 32 | 4606-742 | PLATE,SUPPORT-FOOTREST-RH | 1 | $41.95 | |
| 32 | 4606-743 | PLATE,SUPPORT-FOOTREST-LH | 1 | $41.95 | |
| 33 | 4606-434 | COVER,FOOTREST-RH-INJ MOLD | 1 | $20.95 | |
| 33 | 4606-435 | COVER,FOOTREST-LH-INJ MOLD | 1 | $20.95 | |
| 34 | 1623-171 | CLIP,SNAP | 1 | $2.88 | |
| 35 | 1623-717 | CLIP,ROUTING-LOCKING-.472 | 1 | $2.47 | |
| 36 | 1623-406 | CLIP,ROUTING-LOCKING-.350 | 1 | $2.47 | |
| 37 | 3706-903 | BRACE,SIDE PLATE-LH-ASSY | 1 | $109.95 | |
| 38 | 3706-613 | BRKT,MTG-SERVO MOTOR-ASSY | 1 | $32.95 | |
| 39 | 0706-371 | TRIM,RACK-36 | 1 | $20.63 | |
| 40 | 5606-208 | CLIP,SERVO MOTOR | 1 | $29.95 | |
| 42 | 8047-366 | NUT,HEX FLG-NY LOCK 1/4-20 GR F Z&Y | 1 | $0.40 |
