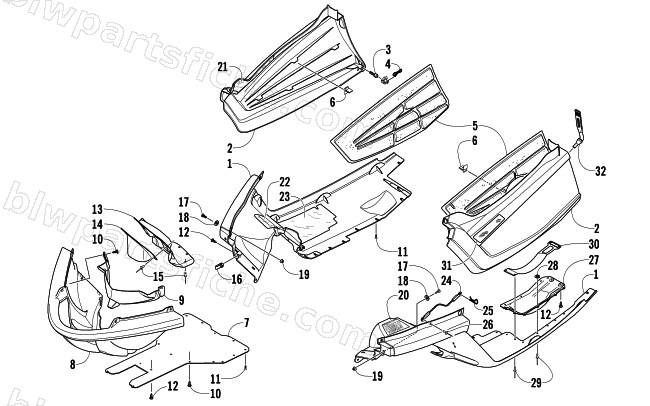

2008 Arctic Cat M8 EFI 153 SNO PRO LIMITED EDITION — BELLY PAN ASSEMBLY
2008 M8 EFI 153 SNO PRO LIMITED EDITION
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 4706-076 | BELLYPAN,R/H-BLACK-ROUTED | 1 | $224.95 | |
| 1 | 3706-429 | BELLYPAN,L/H-BLACK-ROUTED | 1 | $136.95 | |
| 2 | 4606-256 | PANEL,ACCESS-R/H-BLACK-INJ MOLD | 1 | $108.95 | |
| 2 | 4606-257 | PANEL,ACCESS-L/H-BLACK-INJ MOLD | 1 | $108.95 | |
| 3 | 1623-666 | SCREW,RETAINING-ACCESS PANEL | 1 | $3.85 | |
| 4 | 1623-546 | PIN,RETAINING-BOWTIE-1/2" | 1 | $1.37 | |
| 5 | 0617-502 | FOAM,ACOUSTICAL-SIDE PANEL-R/H | 1 | $60.95 | |
| 5 | 0617-503 | FOAM,ACOUSTICAL-SIDE PANEL-L/H | 1 | $60.95 | |
| 6 | 1623-694 | CLIP,RETAINING-HOOD LINER | 1 | $0.26 | |
| 7 | 3606-867 | BELLYPAN,CENTER-BLK | 1 | $60.95 | |
| 8 | 4606-040 | BELLY PAN,FRT BUMPER-BLK | 1 | $232.95 | |
| 9 | 2606-911 | SCREEN,FRT BUMPER | 1 | $34.95 | |
| 10 | 0623-784 | R/B 2623-163 | 1 | $0.35 | |
| 11 | 0623-797 | SCREW,SELF TAP-TSTH 10-12X1/2 WO/GP | 1 | $0.45 | |
| 12 | 1623-129 | R/B 2623-166 | 1 | $0.35 | |
| 13 | 1712-488 | SHIELD,HEAT-EXHAUST OUTLET-PTD BLK | 1 | $55.95 | |
| 14 | 1712-489 | DEFLECTOR,EXHAUST OUTLET-PTD BLK | 1 | $33.95 | |
| 15 | 0623-778 | RIVET, BULBEX-BF01-0625 | 1 | $1.09 | |
| 16 | 1623-030 | NUT,SPEED-#10B U TYPE | 1 | $0.95 | |
| 17 | 8017-581 | SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y | 1 | $5.45 | |
| 18 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 19 | 8047-366 | NUT,HEX FLG-NY LOCK 1/4-20 GR F Z&Y | 1 | $0.40 | |
| 20 | 8611-264 | DECAL,CLUTCHING-2008 M8 SNO PRO | 1 | $29.95 | |
| 21 | 5606-052 | FOIL,PROTECTIVE-ACCESS PANEL-UPPER | 1 | $3.16 | |
| 22 | 4606-207 | FOIL,PROTECTIVE-BELLYPAN-UPPER | 1 | $46.95 | |
| 23 | 4606-208 | FOIL,PROTECTIVE-BELLYPAN-LOWER | 1 | $39.95 | |
| 24 | 0607-447 | CABLE,5"-HAIRPIN | 1 | $5.37 | |
| 25 | 0605-283 | HAIRPIN,COTTER | 1 | $1.23 | |
| 26 | 8061-426 | RIVET,BLIND-LF AA54 BLACK | 1 | $0.95 | |
| 27 | 4606-417 | PROTECTOR,DRIVEN CLUTCH-INJ MOLD | 1 | $38.95 | |
| 28 | 0123-802 | WASHER,FLAT .194X.50X.048-Z&Y | 1 | $0.12 | |
| 29 | 8061-628 | RIVET,BLIND-LF AA66 BLACK | 1 | $0.95 | |
| 30 | 4606-993 | DEFLECTOR,CLUTCH PROTECTOR | 1 | $60.95 | |
| 31 | 7611-160 | DECAL,REFLECTOR-AMBER-R/H | 1 | $21.95 | |
| 31 | 7611-161 | DECAL,REFLECTOR-AMBER-L/H | 1 | $22.01 | |
| 32 | 2606-624 | STRAP,HOLDDOWN-HOOD | 1 | $13.73 |
