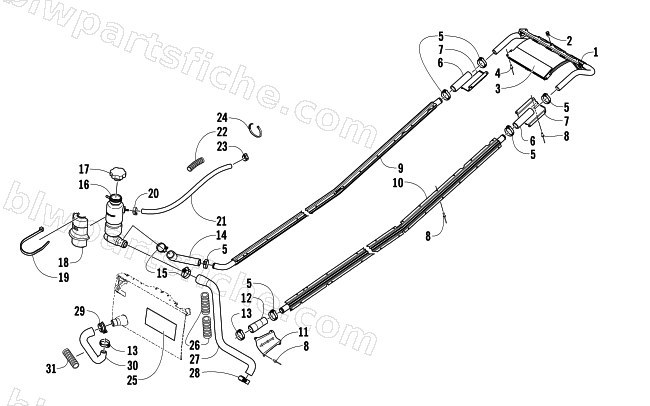

2008 Arctic Cat M8 EFI 153 SNO PRO LIMITED EDITION — COOLING ASSEMBLY
2008 M8 EFI 153 SNO PRO LIMITED EDITION
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 3706-388 | HEAT EXCHANGER,REAR-ASSY | 1 | $567.95 | |
| 2 | 0623-582 | INSERT, A L SERIES (1/4-20) | 1 | $3.16 | |
| 3 | 0617-534 | FOAM,TUNNEL/HEAT EXCHANGER | 1 | $2.61 | |
| 4 | 8060-686 | RIVET,BLIND-DH SS64 ZINC | 1 | $0.40 | |
| 5 | 1623-349 | CLAMP,H0SE-CRIMP-31.6 | 1 | $3.99 | |
| 6 | 0610-552 | HOSE,COOLANT-FRT EXCH/LH EXCH | 1 | $16.49 | |
| 7 | 3606-564 | PROTECTOR,HOSE-REAR | 1 | $16.49 | |
| 8 | 8060-484 | RIVET, BLIND-DH SS53 ZINC | 1 | $0.40 | |
| 8 | 8060-488 | RIVET,BLIND-DH SS56 ZINC | 1 | $0.40 | |
| 9 | 4606-774 | HEAT EXCH,CORNER-153"-R/H-FORMED | 1 | $136.95 | |
| 10 | 4606-775 | HEAT EXCH,CORNER-153"-L/H-FORMED | 1 | $134.95 | |
| 11 | 4606-270 | PROTECTOR,HOSE-FRONT | 1 | $13.73 | |
| 12 | 0610-679 | HOSE,COOLANT-FRT EXCH/LH EXCH | 1 | $22.01 | |
| 13 | 1623-656 | CLAMP,H0SE-CRIMP-36.1 | 1 | $3.99 | |
| 14 | 0610-659 | HOSE,COOLANT-RH EXCH/TANK | 1 | $30.95 | |
| 15 | 1623-093 | CLAMP,BAND-SAE #20 | 1 | $5.78 | |
| 16 | 3706-684 | TANK,COOLANT-W/FITTING | 1 | $180.95 | |
| 17 | 4606-209 | CAP,COOLANT BOTTLE (W/THREADS) | 1 | $26.95 | |
| 18 | 5606-040 | SHIELD,HEAT-COOLANT BOTTLE | 1 | $37.95 | |
| 19 | 0123-903 | TIE,CABLE 11.50 | 1 | $0.54 | |
| 20 | 0124-045 | CLAMP,HOSE - .402/.449 DIA (SNP04) | 1 | $2.61 | |
| 21 | 0610-538 | HOSE,VENT- 25' (1054-152) | 1 | $117.95 | |
| 22 | 2604-539 | CONDUIT,FLEXIBLE-.350 ID X 10'-CTL | 1 | $29.95 | |
| 23 | 1623-619 | CLAMP,HOSE-CRIMP-10.5 | 1 | $4.54 | |
| 24 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 | |
| 25 | 4606-962 | PAD,HEAT EXCH-FRONT | 1 | $5.09 | |
| 26 | 1619-109 | PROTECTOR,HOSE-1.48 X 1.25 X 7.00" | 1 | $8.95 | |
| 27 | 0610-681 | HOSE,COOLANT-TANK/THERMOSTAT | 1 | $60.95 | |
| 28 | 1623-230 | CLAMP,SCREW-#016 | 1 | $12.35 | |
| 29 | 1623-322 | CLAMP,HOSE-SPRING (15W X 35) | 1 | $4.26 | |
| 30 | 0610-705 | HOSE,COOLANT-ENG/FRT EXCH | 1 | $53.95 | |
| 31 | 0619-619 | HOSE,PROT-CORRUGETED-4" 1.06 ID BLK NY | 1 | $3.44 |
