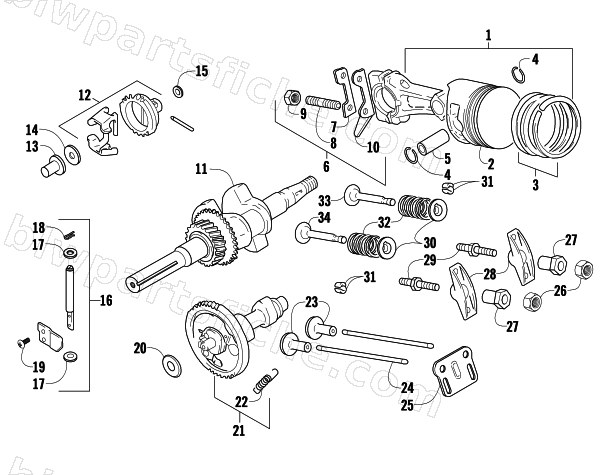

2009 Arctic Cat 120 SNO PRO — PISTON AND CRANKSHAFT
2009 120 SNO PRO
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0694-026 | PISTON ASSY(120) | 1 | $189.95 | |
| 2 | 0691-398 | PISTON | 1 | $97.95 | |
| 2 | 0691-569 | PISTON, +.25(.010 ) | 1 | $78.95 | |
| 2 | 0691-570 | PISTON, +.50(.020 ) | 1 | $121.95 | |
| 3 | 0691-399 | RING SET, PISTON | 1 | $77.95 | |
| 3 | 0691-571 | RING SET, PISTON +.25MM | 1 | $69.95 | |
| 3 | 0691-572 | RING SET, PISTON +.50MM | 1 | $69.95 | |
| 4 | 0691-378 | CIRCLIP,M15 | 1 | $2.06 | |
| 5 | 0691-400 | PIN, PISTON | 1 | $21.95 | |
| 6 | 0691-936 | ROD SET, CONNECTING | 1 | $174.95 | |
| 7 | 0691-403 | PLATE, LOCK | 1 | $3.30 | |
| 8 | 0691-366 | STUD,6MM | 1 | $12.35 | |
| 9 | 3007-703 | NUT,6MM | 1 | $3.85 | |
| 10 | 0691-402 | PLATE, SPLASHER | 1 | $13.73 | |
| 11 | 0694-027 | CRANKSHAFT ASSY | 1 | $647.95 | |
| 12 | 0693-698 | GEAR SET,GOVERNOR DRIVEN | 1 | $66.95 | |
| 13 | 0691-842 | SLIDER, GOVERNOR | 1 | $10.97 | |
| 14 | 0691-843 | WASHER | 1 | $4.95 | |
| 15 | 3007-502 | WASHER,OIL SEPARATOR PLATE | 1 | $2.75 | |
| 16 | 0693-258 | SHAFT SET, THROTTLE | 1 | $49.95 | |
| 17 | 0693-252 | WASHER | 1 | $2.95 | |
| 18 | 0691-848 | SNAP PIN,M8 | 1 | $3.95 | |
| 19 | 3004-563 | SCREW,M3X10 | 1 | $2.29 | |
| 20 | 0691-840 | WASHER,M14X26 | 1 | $4.68 | |
| 21 | 0691-914 | CAMSHAFT | 1 | $267.95 | |
| 22 | 0691-380 | SPRING,M6 | 1 | $3.71 | |
| 23 | 0691-406 | TAPPET | 1 | $32.95 | |
| 24 | 0691-407 | ROD, PUSH | 1 | $19.25 | |
| 25 | 0691-415 | GUIDE, PUSH ROD | 1 | $12.95 | |
| 26 | 0691-016 | NUT, 6MM | 1 | $2.75 | |
| 27 | 0691-413 | PIVOT | 1 | $19.25 | |
| 28 | 0691-412 | ARM, ROCKER | 1 | $10.97 | |
| 29 | 0694-037 | BOLT,PIVOT STUD '02 120 F/C | 1 | $9.59 | |
| 30 | 0693-313 | RETAINER, VALVE SPRING | 1 | $16.49 | |
| 31 | 0693-281 | COTTER, VALVE | 1 | $3.16 | |
| 32 | 0694-036 | SPRING,VALVE '02 120 F/C | 1 | $13.73 | |
| 33 | 0694-008 | VALVE,INTAKE | 1 | $53.95 | |
| 34 | 0694-009 | VALVE,EXHAUST | 1 | $77.95 |
