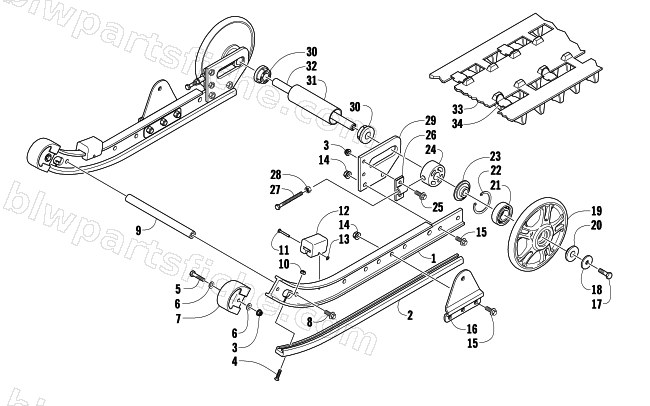

2009 Arctic Cat 120 SNO PRO — SLIDE RAIL, IDLER WHEELS, AND TRACK ASSEMBLY
2009 120 SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 7999-569 | REAR SUSP, MFG ASSY-08 120 | 1 | $801.95 | |
| 1 | 1604-705 | RAIL, SLIDE-FORMED | 1 | $73.95 | |
| 2 | 1604-568 | WEARSTRIP,SLIDE RAIL-BLK-Z 120 | 1 | $23.39 | |
| 3 | 8047-366 | NUT,HEX FLG-NY LOCK 1/4-20 GR F Z&Y | 1 | $0.40 | |
| 4 | 0123-859 | SCREW,MACH-PHFH 1/4-20 X 1 1/8 Z&Y | 1 | $1.09 | |
| 5 | 8002-043 | SCREW,CAP-HH 1/4-20 X1.125 G5 Z&Y | 1 | $0.68 | |
| 6 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 7 | 0604-231 | NOSE PIECE,SLIDE RAIL-BLACK | 1 | $15.11 | |
| 8 | 1623-566 | SCREW,CAP-HFH 5/16-18 X0.875 G5 W/2353 | 1 | $1.64 | |
| 9 | 1604-566 | AXLE,CROSSBRACE | 1 | $20.63 | |
| 10 | 8041-366 | NUT,HEX THIN LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 11 | 0123-767 | RIVET,SOLID-1/8 X 1.50 | 1 | $0.95 | |
| 12 | 0104-631 | PAD,SHOCK-RUBBER | 1 | $6.06 | |
| 13 | 0423-090 | NUT,PRESS ON (PUSHNUT)-1/8 STUD | 1 | $0.40 | |
| 14 | 8047-426 | NUT,HEX FLG-NY LOCK 5/16-18 GR F Z&Y | 1 | $0.68 | |
| 15 | 8020-131 | SCREW,CAP-HFH 5/16-18 X0.875 G5 Z&Y | 1 | $1.50 | |
| 16 | 0704-896 | BRKT,SUPPORT-FRT ARM-PTD BLK | 1 | $19.25 | |
| 17 | 1623-427 | SCREW,CAP-HFH 3/8-16X1.000 W/2353 | 1 | $1.78 | |
| 18 | 0123-570 | WASHER,FLAT .390X1.38X.134 | 1 | $5.92 | |
| 19 | 2604-982 | WHEEL,IDLER-5.63 SPOKED-GREEN-F120 | 1 | $53.95 | |
| 19 | 3604-294 | WHEEL, IDLER-5.63-2SWEET PINK | 1 | $53.95 | |
| 20 | 1604-773 | INSERT,5/8 BORE X 1.580 OD | 1 | $5.51 | |
| 21 | 0107-598 | BEARING,BALL-25MM | 1 | $12.35 | |
| 22 | 0123-798 | RING,INTERNAL-RETAINING | 1 | $1.64 | |
| 23 | 1604-772 | INSERT,5/8 BORE X 2 OD (SHORT) | 1 | $5.51 | |
| 24 | 0604-165 | BUSHING,REAR WHEEL-ADJ. | 1 | $10.97 | |
| 25 | 8020-040 | SCREW,CAP-HFH 1/4-20 X 0.750 Z&Y | 1 | $1.78 | |
| 26 | 0604-206 | TRACK ADJUSTOR-MACHINED | 1 | $13.73 | |
| 27 | 0124-310 | HHCS 3/8-16X4.0 THREADED GR5 Z&Y | 1 | $2.47 | |
| 28 | 8042-486 | NUT,3/8-16 HEX-REG-GR5 Z&Y | 1 | $0.26 | |
| 29 | 1604-661 | HOUSING, REAR,AXLE | 1 | $32.95 | |
| 30 | 0604-968 | BUSHING,SPACER-REAR WHEEL | 1 | $9.59 | |
| 31 | 1604-563 | SPACER,REAR AXLE | 1 | $20.63 | |
| 32 | 1604-562 | AXLE,IDLER-REAR | 1 | $37.95 | |
| 33 | 2602-476 | TRACK, 2.125 X 10.00 X .688 | 1 | $509.95 | |
| 34 | 1602-079 | CLIP, TRACK | 1 | $10.97 |
