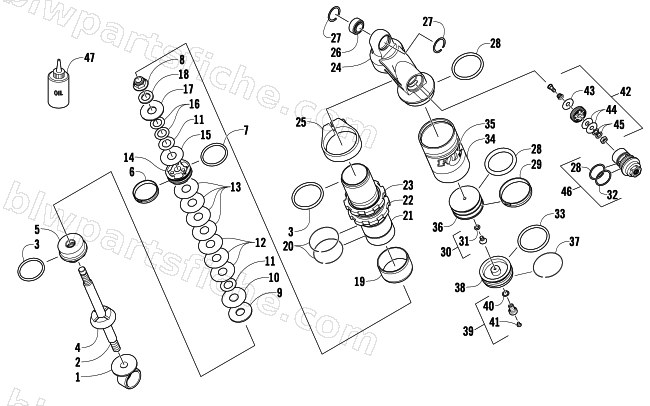

2010 Arctic Cat 600 SNO PRO — REAR SUSPENSION FRONT ARM SHOCK ABSORBER
2010 600 SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 1704-923 | SHOCK,FRT ARM-FOX (SNO CROSS) | 1 | $1,221.95 | |
| 1 | 3604-576 | EYELET,SHOCK-.700 W X 1.005 ID | 1 | $61.95 | |
| 2 | 3604-525 | SHAFT,SHOCK-.498 X 6.660" TLG | 1 | $91.95 | |
| 3 | 3604-538 | KIT,REBUILD-.498 SHAFT | 1 | $248.95 | |
| 4 | 3604-530 | BUMPER,SHOCK-.450 ID X .400 TLG | 1 | $49.95 | |
| 5 | 2604-812 | BEARING,ENDCAP -.498" X .960"-ASSY | 1 | $194.95 | |
| 6 | 0603-292 | STRAP,PISTON-(STEP)-TURCITE | 1 | $36.95 | |
| 7 | 2604-214 | O-RING-25MM ID X 1.5 MM CS | 1 | $4.95 | |
| 8 | 0603-301 | NUT,CAP-FOX SHOCK | 1 | $6.95 | |
| 9 | 0603-540 | WASHER, TOP OUT-1.125OD X .378 ID X.093 | 1 | $16.49 | |
| 10 | 0603-349 | VALVE,1.300X.008(3/8ID) | 1 | $13.95 | |
| 11 | 0603-333 | VALVE, .800X.006(3/8ID) | 1 | $13.95 | |
| 12 | 0603-890 | VALVE, SHOCK 1.300 X.015(3/8ID) | 1 | $6.95 | |
| 13 | 0603-891 | VALVE, SHOCK 1.300 X.012 | 1 | $12.95 | |
| 14 | 2604-965 | PISTON,DAMPING-1.459 BORE-.041 ORIFICE | 1 | $114.95 | |
| 15 | 0603-342 | VALVE,1.100X.006(3/8ID) | 1 | $6.95 | |
| 16 | 3604-171 | VALVE, .600X.004(3/8ID) | 1 | $12.95 | |
| 17 | 3604-170 | PLATE,TOP-OUT-1.125OD X .378ID X .080 | 1 | $21.95 | |
| 18 | 0603-389 | WASHER,BACKUP | 1 | $12.95 | |
| 19 | 2603-246 | GUIDE,SPRING-ALUM BODY | 1 | $26.95 | |
| 20 | 2603-245 | RETAINER,.062 CS X 1.54 OD-WEAR SLEEVE | 1 | $6.89 | |
| 21 | 3604-523 | BODY,SHOCK-W/GROOVES1.459 X 5.55" | 1 | $226.95 | |
| 22 | 2604-840 | RING,PRELOAD-2.40 OD X .600 TLG | 1 | $50.95 | |
| 23 | 2604-841 | RING,PRELOAD LOCK-2.40 OD X .300 TLG | 1 | $50.95 | |
| 24 | 3604-522 | BODY,CAP-PIGGYBACK -102.5 DEG-ASSY | 1 | $408.95 | |
| 25 | 3604-532 | CLAMP,BODY CAP-1.90 ID X M5 | 1 | $81.95 | |
| 26 | 3604-526 | BEARING,SPHERICAL-.875 OD X .375 W | 1 | $89.95 | |
| 27 | 3604-527 | RING,RETAINING-SPIRAL-.021"X.926" OD | 1 | $13.73 | |
| 28 | 3604-539 | KIT,REBUILD-1.834" BORE-RESERVOIR | 1 | $200.95 | |
| 29 | 1603-235 | STRAP, PISTON - RES | 1 | $21.95 | |
| 30 | 1604-316 | SCREW, RELIEF W/ O-RING | 1 | $4.95 | |
| 32 | 2603-502 | O-RING,.070 CS X .989 ID | 1 | $6.95 | |
| 33 | 0603-671 | O-RING, RES ENDCAP | 1 | $4.95 | |
| 34 | 3604-528 | RESERVOIR,1.834 BORE X 3.25 TLG | 1 | $184.95 | |
| 35 | 3604-160 | DECAL,RESERVOIR-06 ZERO X 6.25 X 2.15 | 1 | $27.95 | |
| 36 | 3604-524 | PISTON,FLOATING-ASSY-1.834" BORE | 1 | $117.95 | |
| 37 | 0604-992 | RETAINER, .062X1.850 ID ENDCAP | 1 | $6.06 | |
| 38 | 2603-525 | END CAP,RESERVOIR-ASSY 1.834 BORE | 1 | $76.95 | |
| 39 | 0703-341 | VALVE,PRESSURE-ASS'Y | 1 | $56.95 | |
| 40 | 1604-318 | O-RING-END CAP FITTING(FOX ONLY) | 1 | $11.95 | |
| 41 | 0624-097 | SCREW, MACH HSBH #8-32X.25 (SS) | 1 | $0.85 | |
| 42 | 3604-187 | DAMPING ADJUST ASSY,PISTON-CONCENTRIC AD | 1 | $265.95 | |
| 43 | 0603-331 | VALVE, .700X.008(3/8ID) | 1 | $6.95 | |
| 44 | 2603-501 | VALVE,SHOCK-.700 X.010(1/4ID) | 1 | $13.95 | |
| 45 | 3604-165 | WASHER,BACKUP-.400OD X .252ID X .020THK | 1 | $13.95 | |
| 46 | 2603-527 | CARTRIDGE,SINGLE ADJ-DAMP ADJ ASSY | 1 | $112.95 | |
| 47 | 5639-530 | SEMI-SYN SHOCK OIL-1 QUART | 1 | $26.95 |
