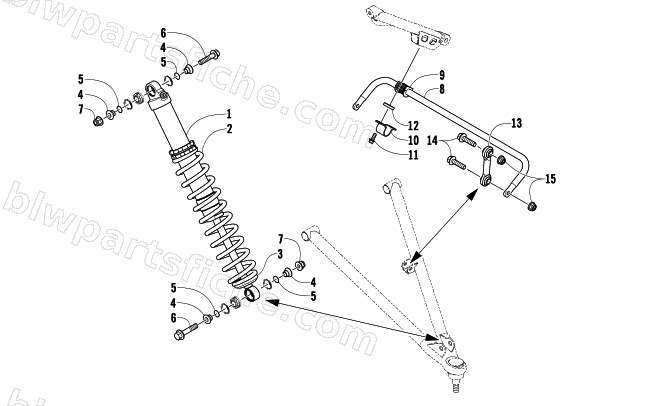

2010 Arctic Cat 600 SNO PRO — SHOCK ABSORBER AND SWAY BAR ASSEMBLY
2010 600 SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 2703-573 | SHOCK,SKI-FOX (SNO CROSS) | 1 | $494.95 | |
| 2 | 2703-385 | SPRING,COMP-175 LB X 13"-PTD WHT | 1 | $142.95 | |
| 2 | 2703-406 | SPRING,COMP-145 LB X 13"-PTD WHT | 1 | $77.95 | |
| 2 | 2703-386 | SPRING,COMP-160 LB X 13"-PTD WHT | 1 | $142.95 | |
| 2 | 2703-387 | SPRING,COMP-190 LB X 13"-PTD WHT | 1 | $145.95 | |
| 3 | 1603-890 | RETAINER,SPRING | 1 | $13.73 | |
| 4 | 2603-758 | SPACER,SPHERICAL BEARING | 1 | $21.95 | |
| 5 | 2604-698 | O-RING,5/8ID X 7/8OD | 1 | $0.40 | |
| 6 | 8408-045 | SCREW,CAP-HFH M10X1.25X45 CL8.8 Z&Y | 1 | $4.68 | |
| 7 | 8427-002 | NUT,HEX FLG-NYL LOCK M10X1.25 CL8 Z&Y | 1 | $0.95 | |
| 8 | 4639-961 | KIT,SWAY BAR-11.1MM | 1 | $206.95 | |
| 8 | 4639-962 | KIT,SWAY BAR-12.7MM | 1 | $149.95 | |
| 8 | 4639-963 | KIT,SWAY BAR-14.3 | 1 | $206.95 | |
| 9 | 2603-803 | BUSHING,SWAYBAR-PLASTIC-11.1MM | 1 | $35.95 | |
| 9 | 2603-804 | BUSHING,SWAYBAR-PLASTIC-12.7MM-MACH | 1 | $12.95 | |
| 9 | 2603-775 | BUSHING,SWAYBAR-PLASTIC-14.3MM-MACH | 1 | $6.95 | |
| 10 | 2603-829 | BRKT,SWAY BAR | 1 | $27.95 | |
| 11 | 8408-616 | SCREW,CAP-HFH M6X1.0X16 CL8.8 Z&Y | 1 | $0.54 | |
| 12 | 1623-564 | WASHER,FLAT-.328 X .62 X .165 Z&Y | 1 | $1.64 | |
| 13 | 2703-506 | LINK,SWAY BAR-FABR | 1 | $49.95 | |
| 14 | 8408-835 | SCREW,CAP-HFH M8X1.25X35 CL8.8 Z&Y | 1 | $2.06 | |
| 15 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 |
