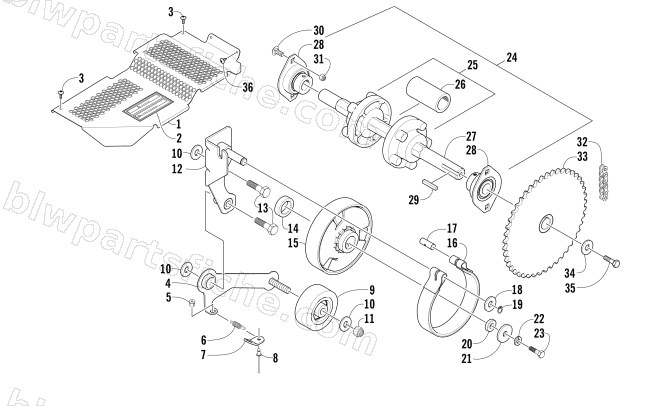

2010 Arctic Cat AC 120 SNO PRO — DRIVE TRAIN SHAFT AND BRAKE ASSEMBLIES
2010 AC 120 SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1712-778 | SHIELD,CLUTCH/BRAKE/MUFFLER-PTD BLK | 1 | $27.29 | |
| 2 | 3611-754 | DECAL, WARNING,GUARD | 1 | $3.44 | |
| 3 | 0623-797 | SCREW,SELF TAP-TSTH 10-12X1/2 WO/GP | 1 | $0.45 | |
| 4 | 0702-376 | TENSIONER,CHAIN-PTD BLK | 1 | $33.95 | |
| 5 | 0623-868 | BUSHING, SNAP | 1 | $1.09 | |
| 6 | 1612-178 | SPRING, EXHAUST STRAP | 1 | $3.85 | |
| 7 | 2606-021 | TAB, SPRING,RETAINER | 1 | $5.09 | |
| 8 | 8060-484 | RIVET, BLIND-DH SS53 ZINC | 1 | $0.40 | |
| 9 | 1602-065 | ROLLER, CHAIN,TIGHTENER | 1 | $86.95 | |
| 10 | 8050-247 | WASHER,FLAT- 5/16 X .688 X .065 Z&Y | 1 | $0.68 | |
| 11 | 8041-426 | NUT,HEX THIN LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 | |
| 12 | 0702-360 | BRACKET,BRAKE-PTD BLK | 1 | $57.95 | |
| 13 | 1623-548 | SCREW, CAP-HH 5/16-24 x 1.50 W/2353 | 1 | $2.47 | |
| 14 | 1602-026 | SPACER,CLUTCH-INNER | 1 | $15.11 | |
| 15 | 1602-020 | R/B 7639-193 | 1 | $116.95 | |
| 16 | 1602-021 | BAND,BRAKE | 1 | $73.95 | |
| 17 | 1602-049 | PIN,RETAINER-BRAKE CABLE | 1 | $13.73 | |
| 18 | 8050-277 | WASHER,FLAT- 3/8 X 1.000 X .063 Z&Y | 1 | $0.26 | |
| 19 | 0623-821 | SNAP RING,EXTL-3/8 DIA | 1 | $0.95 | |
| 20 | 1602-027 | SPACER,CLUTCH-OUTER | 1 | $15.11 | |
| 21 | 0123-260 | WSHR,.343X1 1/8X.120TH Z&Y | 1 | $1.50 | |
| 22 | 8051-242 | WASHER,SPR LOCK-5/16 .314X.583X.078 Z&Y | 1 | $1.64 | |
| 23 | 8004-132 | SCREW,CAP-HH 5/16-24 X1.00 G5 Z&Y | 1 | $0.95 | |
| 24 | 0728-167 | TRACK DRIVE ASSY-120 | 1 | $266.95 | |
| 25 | 1602-117 | SPROCKET, TRACK DRIVE | 1 | $32.95 | |
| 26 | 1602-148 | R/B 3602-236 | 1 | $21.95 | |
| 27 | 1602-850 | SHAFT, DRIVE SPROCKET-F 120 | 1 | $77.95 | |
| 28 | 1602-992 | BEARING, DRIVE SPROCKET-3/4" | 1 | $79.95 | |
| 29 | 0623-823 | KEY,3/16X3/16X.90 | 1 | $2.47 | |
| 30 | 8011-130 | BOLT,CRG 5/16-18X.75 GR1 Z&Y | 1 | $1.09 | |
| 31 | 8047-426 | NUT,HEX FLG-NY LOCK 5/16-18 GR F Z&Y | 1 | $0.68 | |
| 32 | 2602-333 | CHAIN, ROLLER - DRIVE | 1 | $39.95 | |
| 33 | 2602-546 | SPROCKET,CHAIN-TRACK DRIVE-45T | 1 | $129.95 | |
| 35 | 1623-549 | SCREW, CAP-HFH 5/16-18 x .875 W/204 | 1 | $3.85 | |
| 36 | 1623-129 | R/B 2623-166 | 1 | $0.35 |
