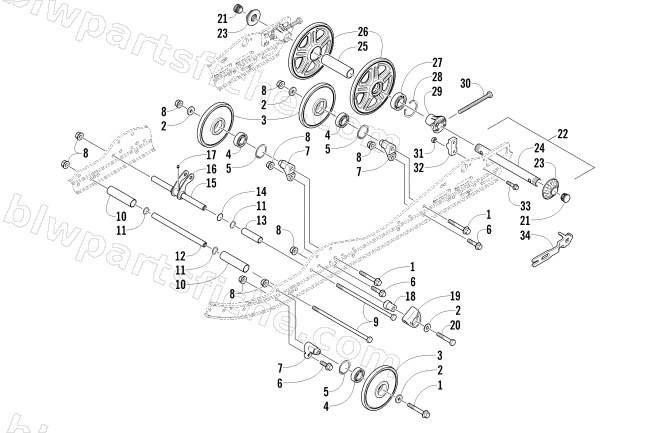

2011 Arctic Cat ARCTIC CAT SNO PRO 600 CROSS COUNTRY — IDLER WHEEL ASSEMBLY
2011 ARCTIC CAT SNO PRO 600 CROSS COUNTRY
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 8020-232 | SCREW,CAP-HFH 3/8-16 X 3.25 Z&Y | 1 | $5.65 | |
| 2 | 8050-282 | WASHER,FLAT- 3/8 X 1.000 X .063 Z&Y | 1 | $0.95 | |
| 3 | 3604-039 | WHEEL,IDL-5.63 W.787"ID BLK (NO SPOKE) | 1 | $53.95 | |
| 4 | 3604-033 | BEARING,WHL-NSK CHINA 6004-W/ENS GREASE | 1 | $20.63 | |
| 5 | 0623-946 | RING,INTERNAL RETAINING-#165 | 1 | $2.06 | |
| 6 | 8020-224 | SCREW,CAP-HFH 3/8-16 X 1.250 Z&Y | 1 | $13.73 | |
| 7 | 3604-004 | BLOCK,MTG-IDLER WHEEL(DIE CAST) | 1 | $29.95 | |
| 8 | 8047-486 | NUT,HEX FLG-NY LOCK 3/8-16 GR F Z&Y | 1 | $0.95 | |
| 9 | 1623-037 | SCREW, CAP-HH 3/8-16X10 GD 8 Z&Y | 1 | $6.47 | |
| 10 | 3604-614 | SPACER,FRT ARM SHOCK-3.870" | 1 | $24.77 | |
| 11 | 0623-912 | WASHER,FLAT-.890 X 1.19 X .060 Z&Y | 1 | $0.95 | |
| 12 | 1604-792 | AXLE, STEEL-7/8 X 3/8 X 8.750 ZY | 1 | $58.95 | |
| 13 | 3604-581 | SPACER,ALUMINUM-2.698" | 1 | $5.09 | |
| 14 | 2604-698 | O-RING,5/8ID X 7/8OD | 1 | $0.40 | |
| 15 | 3604-080 | AXLE, ALUM-.875 DIA X 8.750 | 1 | $47.95 | |
| 16 | 1704-929 | PIVOT,REAR SHOCK-FABR | 1 | $56.95 | |
| 17 | 9916-963 | ZERK,.188 X.094 SHANK (PRESS FIT) | 1 | $3.71 | |
| 18 | 2604-600 | BLOCK, SLIDE-SPRING-1.20" | 1 | $16.49 | |
| 19 | 2604-515 | SLIDE, SPRING-SHORT | 1 | $5.92 | |
| 20 | 8002-227 | SCREW,CAP-HH 3/8-16 X2.00 G5 Z&Y | 1 | $1.95 | |
| 21 | 3606-799 | CLOSURE, TUBE -3/4OD X .584-.700ID BLK | 1 | $1.78 | |
| 22 | 1704-891 | AXLE,REAR-W/NUT-LH SIDE ASSY | 1 | $89.95 | |
| 23 | 2604-914 | NUT,AXLE | 1 | $22.01 | |
| 25 | 2604-115 | SPACER, ALUM- 1.00 ID X 1.25 OD | 1 | $24.77 | |
| 26 | 3604-185 | WHEEL,IDLER-7.125 | 1 | $53.95 | |
| 27 | 0107-598 | BEARING,BALL-25MM | 1 | $12.35 | |
| 28 | 1623-622 | RING,RETAINING-EXTERNAL-#206 | 1 | $5.51 | |
| 29 | 4604-087 | BUSHING,ADJUSTER | 1 | $17.87 | |
| 30 | 0124-310 | HHCS 3/8-16X4.0 THREADED GR5 Z&Y | 1 | $2.47 | |
| 31 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 32 | 1704-379 | ADJUSTER,TRACK-MACH | 1 | $27.95 | |
| 33 | 1623-539 | SCREW,CAP-HFH 1/4-20 X 1 GR 5 Z&Y | 1 | $17.87 | |
| 34 | 0644-558 | TOOL,TRACK TENSION | 1 | $6.61 |
