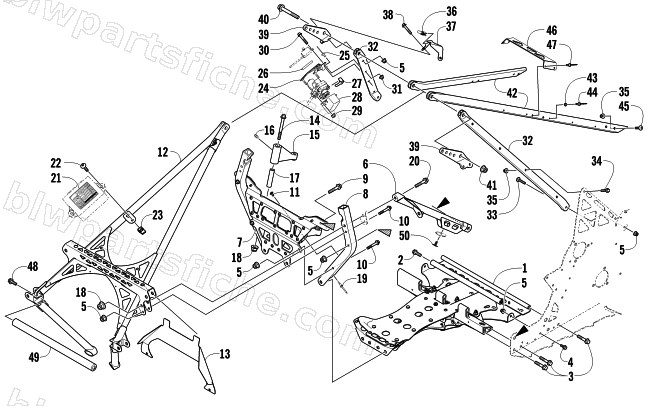

2011 Arctic Cat ARCTIC CAT SNO PRO 600 — FRONT FRAME AND STEERING SUPPORT ASSEMBLY
2011 ARCTIC CAT SNO PRO 600
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1707-464 | GUSSET,LWR ARM-SPR | 1 | $583.95 | |
| 2 | 8409-026 | SCREW,CAP-HFH M10X1.25X25 CL10.9 W/2353 | 1 | $1.50 | |
| 3 | 1623-428 | SCREW,CAP-HFH M8 X 1.25 X 40 TRILOBE Z&Y | 1 | $4.95 | |
| 4 | 8408-616 | SCREW,CAP-HFH M6X1.0X16 CL8.8 Z&Y | 1 | $0.54 | |
| 5 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 6 | 4706-518 | BRACE,DIAGONAL-PTD BLK-RH | 1 | $108.95 | |
| 6 | 4706-519 | BRACE,DIAGONAL-PTD BLK-LH | 1 | $108.95 | |
| 7 | 1707-164 | BULKHEAD,STEERING-FABR | 1 | $236.95 | |
| 8 | 0607-930 | TUBE,BULKHEAD-RH | 1 | $69.95 | |
| 8 | 0607-931 | TUBE,BULKHEAD-LH | 1 | $69.95 | |
| 9 | 8408-645 | SCREW,CAP-HFH M6X1.0X45 CL8.8 Z&Y | 1 | $1.50 | |
| 10 | 8408-640 | SCREW,CAP-HFH M6X1.0X40 CL8.8 Z&Y | 1 | $1.50 | |
| 11 | 1623-361 | SCREW,SELF TAP-TSPNH #12 X 1/2 Z&Y | 1 | $1.95 | |
| 12 | 1707-478 | SPAR,UPR-PTD BLK | 1 | $412.95 | |
| 13 | 6606-063 | PANEL,CLOSEOFF-UPR SHOCK BRACE | 1 | $16.49 | |
| 14 | 8408-880 | SCREW,CAP-HFH M8X1.25X80 CL8.8 Z&Y | 1 | $1.09 | |
| 15 | 1707-420 | BELLCRANK,STEERING-FABR-RH | 1 | $76.95 | |
| 15 | 1707-421 | BELLCRANK,STEERING-FABR-LH | 1 | $76.95 | |
| 16 | 1623-010 | FIT,GREASE-1/4-28 UNF-SELF THREAD | 1 | $1.92 | |
| 17 | 2603-436 | AXLE,BELL CRANK | 1 | $9.59 | |
| 18 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 19 | 1623-241 | RIVET,3/16 HUCK-M6 | 1 | $1.92 | |
| 20 | 8408-845 | SCREW,CAP-HFH M8X1.25X45 CL8.8 Z&Y | 1 | $1.09 | |
| 21 | 8611-706 | DECAL,600 R DIAGNOSTIC CODE | 1 | $12.95 | |
| 22 | 8476-620 | SCREW,MACH-TSTRH M6X1.0X20 Z&Y | 1 | $0.40 | |
| 23 | 0423-031 | NUT,SPEED M6 X 1.0 U-TYPE | 1 | $0.95 | |
| 24 | 2706-814 | PLATE,MTG-SERVO MOTOR-ASSY | 1 | $32.95 | |
| 25 | 8060-682 | RIVET,BLIND-DH SS62 ZINC | 1 | $0.12 | |
| 26 | 0706-371 | TRIM,RACK-36 | 1 | $20.63 | |
| 27 | 5606-208 | CLIP,SERVO MOTOR | 1 | $29.95 | |
| 28 | 5706-074 | COVER,SERVO MOTOR-SLOTTED | 1 | $26.95 | |
| 29 | 8047-366 | NUT,HEX FLG-NY LOCK 1/4-20 GR F Z&Y | 1 | $0.40 | |
| 30 | 8408-530 | SCREW,CAP-HFH M5X0.8X30 CL8.8Z&Y | 1 | $0.95 | |
| 31 | 8427-502 | NUT,HEX FLG-NYL LOCK M5X0.8 CL8 Z&Y | 1 | $0.95 | |
| 32 | 4706-096 | SPAR,MIDDLE-MACH RH | 1 | $41.95 | |
| 32 | 4706-097 | SPAR,MIDDLE-MACH LH | 1 | $41.95 | |
| 33 | 8476-625 | SCREW,MACH-TSTRH M6X1.0X25 Z&Y | 1 | $1.78 | |
| 34 | 8408-625 | SCREW,CAP-HFH M6X1.0X25 CL8.8 Z&Y | 1 | $0.54 | |
| 35 | 8424-602 | NUT,HEX-FLG M6X1.0 CL8 Z&Y | 1 | $0.26 | |
| 36 | 1623-052 | NUT,U | 1 | $0.95 | |
| 37 | 6606-298 | BRTK,MTG-CONSOLE | 1 | $21.95 | |
| 38 | 8408-630 | SCREW,CAP-HFH M6X1.0X30 CL8.8 Z&Y | 1 | $0.95 | |
| 39 | 0605-962 | BRKT,STEERING-RH | 1 | $42.95 | |
| 39 | 0605-963 | BRKT,STEERING-LH | 1 | $42.95 | |
| 40 | 1623-905 | SCREW,CAP-HFH-M10X1.25X90-CL8.8-Z&Y-DPT | 1 | $17.87 | |
| 41 | 8427-002 | NUT,HEX FLG-NYL LOCK M10X1.25 CL8 Z&Y | 1 | $0.95 | |
| 42 | 4706-524 | SPAR,REAR-MACH RH | 1 | $51.95 | |
| 42 | 4706-525 | SPAR, REAR-MACH LH | 1 | $51.95 | |
| 43 | 0116-074 | SNAP,BODY-CUSHION 61-0393-1183 | 1 | $1.64 | |
| 44 | 8060-284 | RIVET,BLIND-DH SS43 ZINC | 1 | $0.26 | |
| 45 | 8476-626 | SCREW,MACH-TSTRH M6X1.0X25 Z&Y W/2353 | 1 | $1.23 | |
| 46 | 5606-616 | BRACE,SUPPORT-SPAR | 1 | $33.95 | |
| 47 | 8060-686 | RIVET,BLIND-DH SS64 ZINC | 1 | $0.40 | |
| 48 | 8408-835 | SCREW,CAP-HFH M8X1.25X35 CL8.8 Z&Y | 1 | $2.06 | |
| 49 | 4706-885 | CROSSBRACE,FRONT ARM-MACH | 1 | $29.95 | |
| 50 | 0623-589 | CLIP,RETAINING-.191X.700 | 1 | $2.75 |
