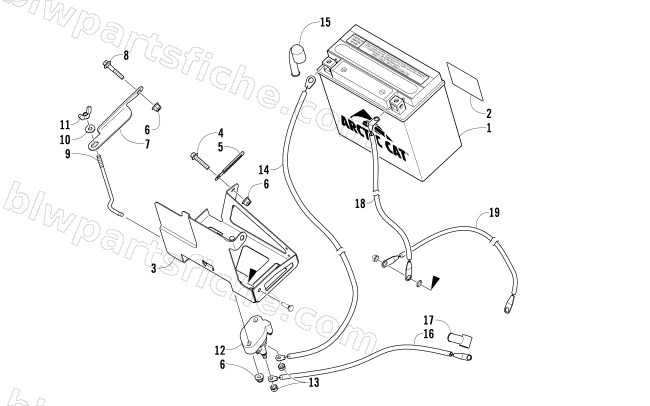

2011 Arctic Cat F8 LXR SNO PRO LTD — BATTERY AND TRAY ASSEMBLY
2011 F8 LXR SNO PRO LTD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0745-406 | BATTERY,SEALED-YTX20-ASSY | 1 | $154.95 | |
| 2 | 0645-430 | LABEL,POISON/DANGER-HORIZ FORMAT | 1 | $1.64 | |
| 3 | 0745-315 | TRAY, BATTERY-PTD BLK | 1 | $85.95 | |
| 4 | 8408-630 | SCREW,CAP-HFH M6X1.0X30 CL8.8 Z&Y | 1 | $0.95 | |
| 5 | 1623-984 | CLAMP,WIRE - 76.14MM LG W/6.25 HOLE | 1 | $6.20 | |
| 6 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 7 | 0745-317 | BRKT,HOLD DOWN-BATTERY-PTD BLK | 1 | $12.95 | |
| 8 | 1623-725 | SCREW,SHOULDER-HFH M6X1.00X35 CL8.8Z&Y | 1 | $3.85 | |
| 9 | 0745-329 | ROD, HOLD DOWN-BATTERY-PTD BLK | 1 | $15.11 | |
| 10 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 11 | 0423-716 | WINGNUT,NYLOC-M6X1.0 | 1 | $3.85 | |
| 13 | 0623-038 | NUT,HEX M6 Z&Y-SEMS (W/WASHER) | 1 | $0.26 | |
| 14 | 0645-587 | CABLE, BATTERY TO SOLENOID-15.50" | 1 | $34.95 | |
| 15 | 0645-521 | BOOT,TERMINAL-BATTERY | 1 | $3.85 | |
| 16 | 0645-596 | CABLE,SOLENOID/STARTER-800/1000 | 1 | $46.95 | |
| 17 | 0645-327 | BOOT,TERMINAL-SOLENOID | 1 | $1.64 | |
| 18 | 0645-586 | CABLE, BATTERY-GROUND | 1 | $32.95 | |
| 19 | 0645-597 | CABLE, STARTER/GROUND-800/1000 | 1 | $44.95 |
