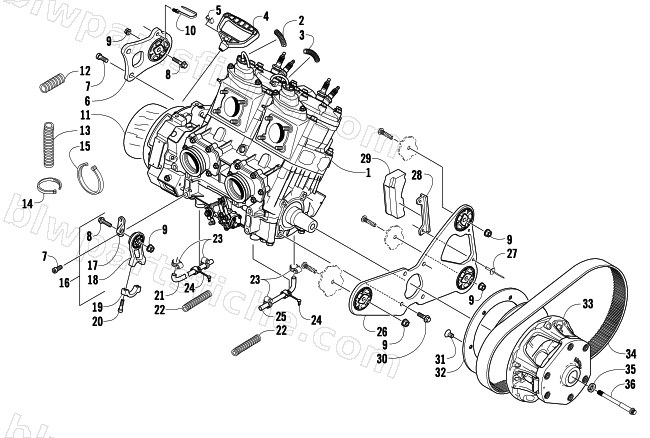

2011 Arctic Cat M8 153 SNO PRO LTD — ENGINE AND RELATED PARTS
2011 M8 153 SNO PRO LTD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0662-609 | ENGINE,L/C-800 HO (W/O EFI/VALVE CABLES) | 1 | $4,457.95 | |
| 2 | 1619-221 | LOOM,HIGH TEMP-1/4 X 15" | 1 | $20.63 | |
| 3 | 1619-220 | LOOM,HIGH TEMP-1/4 X 11" | 1 | $20.63 | |
| 4 | 0636-363 | HANDLE,RECOIL-LARGE | 1 | $15.11 | |
| 5 | 0606-885 | CAP,RECOIL HANDLE | 1 | $1.37 | |
| 6 | 0708-581 | BRKT,MTG-ENGINE-REAR-R/H-FAB | 1 | $109.95 | |
| 7 | 1623-504 | SCREW,CAP-HSH M10X1.25X25 CL10.9 W/2353 | 1 | $1.78 | |
| 8 | 8020-136 | SCREW,CAP-HFH 5/16-18 X 1.75 G5 Z&Y | 1 | $15.11 | |
| 9 | 8047-426 | NUT,HEX FLG-NY LOCK 5/16-18 GR F Z&Y | 1 | $0.68 | |
| 10 | 0623-677 | CABLE TIE,PUSH MOUNT-X MAS CLIP | 1 | $1.09 | |
| 11 | 4606-425 | FOIL,PROTECTIVE-RECOIL COVER-DIE CUT | 1 | $13.73 | |
| 12 | 0619-619 | HOSE,PROT-CORRUGETED-4" 1.06 ID BLK NY | 1 | $3.44 | |
| 13 | 1619-131 | LOOM,PROTECTIVE-3/4 ID-12"-CTL | 1 | $3.44 | |
| 14 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 | |
| 15 | 0623-144 | TIE,CABLE-17.5 LONG | 1 | $0.54 | |
| 16 | 0708-523 | BRKT,MTG-ENGINE-FRT-R/H-ASSY | 1 | $125.95 | |
| 17 | 0608-549 | BRKT,MTG-ENGINE-FRT UPPER-R/H-MACH | 1 | $42.95 | |
| 18 | 0708-519 | BRKT,MTG-ENGINE-FRT LOWER-R/H-FAB | 1 | $124.95 | |
| 19 | 0608-467 | CAP,MTG BRKT-ENGINE-MACH | 1 | $53.95 | |
| 21 | 0610-774 | HOSE,WATER PUMP MAG/TH BODY(17.50") | 1 | $38.95 | |
| 22 | 0619-776 | CONDUIT,FLEXIBLE-.62 ID-CTL 5' | 1 | $13.73 | |
| 23 | 0623-373 | CLAMP,HOSE #4 {6202} | 1 | $2.88 | |
| 24 | 1623-659 | CLAMP,PUSHMOUNT-.75 | 1 | $10.97 | |
| 25 | 0610-699 | HOSE,THROTTLE BODY PTO/WATER PUMP(13.75) | 1 | $24.77 | |
| 26 | 0708-558 | BRKT,ENG MTG-LH ASSY | 1 | $458.95 | |
| 27 | 8060-730 | RIVET,BLIND-DH SST68 PL | 1 | $0.54 | |
| 28 | 0608-565 | PLATE,BACKING-SNUBBER-MACH | 1 | $15.11 | |
| 29 | 0608-462 | SNUBBER,RUBBER-WIDE | 1 | $20.63 | |
| 30 | 8408-821 | SCREW,CAP-HFH M8X1.25X20 CL8.8 W/2353 | 1 | $1.09 | |
| 31 | 1623-821 | SCREW,MACH-TSFH M8X1.25X14 CL10.9Z&Y | 1 | $8.21 | |
| 32 | 0645-410 | RING,DAMPER - CLUTCH | 1 | $82.95 | |
| 33 | 0746-435 | CLUTCH,DRIVE-UNCAL-8.25 33MM/S | 1 | $696.95 | |
| 34 | 0627-046 | BELT,DRIVE-S-3C-1.448"WX45.998"OC-DC | 1 | $133.95 | |
| 35 | 1623-649 | WASHER,CLUTCH BOLT | 1 | $5.65 | |
| 36 | 1623-792 | BOLT,CLUTCH-M12X1.25X157 | 1 | $26.95 |
