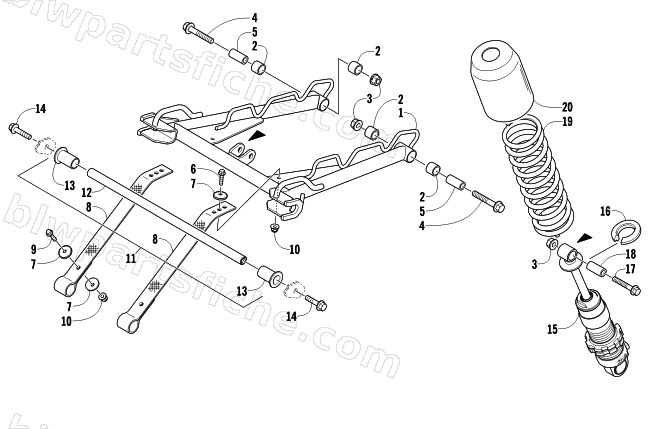

2012 Arctic Cat ARCTIC CAT SNO PRO 500 — REAR SUSPENSION FRONT ARM ASSEMBLY
2012 ARCTIC CAT SNO PRO 500
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1704-910 | ARM,FRONT-FABR | 1 | $375.95 | |
| 2 | 0604-889 | BUSHING,FRONT ARM | 1 | $3.71 | |
| 3 | 8047-486 | NUT,HEX FLG-NY LOCK 3/8-16 GR F Z&Y | 1 | $0.95 | |
| 4 | 8020-228 | SCREW,CAP-HFH 3/8-16 X 2.25 G5 Z&Y | 1 | $2.75 | |
| 5 | 0104-629 | SPACER,FRONT ARM-PIVOT | 1 | $19.25 | |
| 6 | 8002-041 | SCREW,CAP-HH 1/4-20 X.875 G5 Z&Y | 1 | $0.40 | |
| 7 | 0623-875 | WASHER, BACKING-7MM ID X 11/8OD | 1 | $1.78 | |
| 8 | 3604-478 | STRAP,LIMITER-1.25" X 17.1" | 1 | $19.25 | |
| 9 | 8002-044 | SCREW,CAP-HH 1/4-20 X1.25 G5 Z&Y | 1 | $0.68 | |
| 10 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 11 | 1704-909 | AXLE,FRT ARM ASSY-W/BUSHINGS | 1 | $93.95 | |
| 12 | 3604-554 | AXLE,FRONT ARM | 1 | $77.95 | |
| 13 | 3604-555 | BUSHING,AXLE | 1 | $27.95 | |
| 14 | 1623-903 | SCREW,CAP-HFH 3/8-16 X 1.50 Z&Y | 1 | $3.85 | |
| 15 | 2704-039 | SHOCK,FRT ARM-FOX | 1 | $218.95 | |
| 16 | 3604-200 | RETAINER,SPRING-POWDER METAL | 1 | $6.06 | |
| 17 | 8020-227 | SCREW,CAP-HFH 3/8-16 X 2.00 Z&Y | 1 | $2.47 | |
| 18 | 1603-531 | AXLE,SHOCK-FRT ARM | 1 | $4.26 | |
| 19 | 1704-736 | SPRING,COMP - 90/250# X 8.25"-PTD BLK | 1 | $32.95 | |
| 20 | 0604-790 | COVER,SUSPENSION SPRING (SHORT) | 1 | $24.77 |
