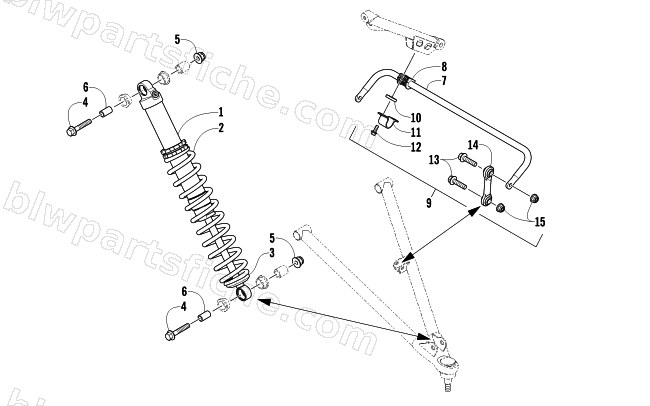

2012 Arctic Cat ARCTIC CAT SNO PRO 500 — SHOCK ABSORBER AND SWAY BAR ASSEMBLY
2012 ARCTIC CAT SNO PRO 500
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 2703-809 | SHOCK,SKI-FOX | 1 | $436.95 | |
| 2 | 2703-406 | SPRING,COMP-145 LB X 13"-PTD WHT | 1 | $77.95 | |
| 2 | 2703-386 | SPRING,COMP-160 LB X 13"-PTD WHT | 1 | $142.95 | |
| 2 | 2703-387 | SPRING,COMP-190 LB X 13"-PTD WHT | 1 | $145.95 | |
| 2 | 2703-385 | SPRING,COMP-175 LB X 13"-PTD WHT | 1 | $142.95 | |
| 3 | 3604-200 | RETAINER,SPRING-POWDER METAL | 1 | $6.06 | |
| 4 | 8408-045 | SCREW,CAP-HFH M10X1.25X45 CL8.8 Z&Y | 1 | $4.68 | |
| 5 | 8427-002 | NUT,HEX FLG-NYL LOCK M10X1.25 CL8 Z&Y | 1 | $0.95 | |
| 6 | 3604-109 | SLEEVE,SHOCK EYELET-10mm ID | 1 | $4.40 | |
| 7 | 4639-961 | KIT,SWAY BAR-11.1MM | 1 | $206.95 | |
| 7 | 4639-962 | KIT,SWAY BAR-12.7MM | 1 | $149.95 | |
| 7 | 4639-963 | KIT,SWAY BAR-14.3 | 1 | $206.95 | |
| 8 | 2603-803 | BUSHING,SWAYBAR-PLASTIC-11.1MM | 1 | $35.95 | |
| 8 | 2603-804 | BUSHING,SWAYBAR-PLASTIC-12.7MM-MACH | 1 | $12.95 | |
| 8 | 2603-775 | BUSHING,SWAYBAR-PLASTIC-14.3MM-MACH | 1 | $6.95 | |
| 9 | 5639-635 | KIT,SWAY BAR MTG | 1 | $119.95 | |
| 10 | 1623-564 | WASHER,FLAT-.328 X .62 X .165 Z&Y | 1 | $1.64 | |
| 11 | 2603-829 | BRKT,SWAY BAR | 1 | $27.95 | |
| 12 | 8408-616 | SCREW,CAP-HFH M6X1.0X16 CL8.8 Z&Y | 1 | $0.54 | |
| 13 | 8408-835 | SCREW,CAP-HFH M8X1.25X35 CL8.8 Z&Y | 1 | $2.06 | |
| 14 | 2703-506 | LINK,SWAY BAR-FABR | 1 | $49.95 | |
| 15 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 |
