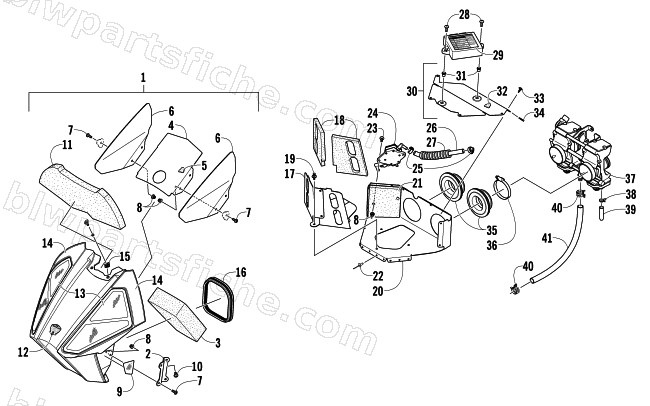

2012 Arctic Cat SNO PRO 600 — AIR SILENCER, CARBURETOR, AND FUEL PUMP ASSEMBLY
2012 SNO PRO 600
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0770-350 | SILENCER,AIR/FRT BUMPER-ASSY | 1 | $448.95 | |
| 2 | 1770-008 | BRKT,MTG-AIR SILENCER-RH PTD BLK | 1 | $17.87 | |
| 2 | 1770-009 | BRKT,MTG-AIR SILENCER-LH PTD BLK | 1 | $20.63 | |
| 3 | 0617-677 | FOAM,AIR SILENCER-FRT | 1 | $24.77 | |
| 4 | 0770-417 | BAFFLE,INTAKE-AIR SILENCER-W/FOAM | 1 | $27.95 | |
| 6 | 2670-246 | PLATE,INTAKE-AIR SILENCER | 1 | $19.25 | |
| 7 | 8477-620 | SCREW,MACH-TSTRH M6X1.0X20 Z&BLK | 1 | $0.54 | |
| 8 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 9 | 9611-390 | DECAL,REFLECTOR-AMBER RH | 1 | $22.01 | |
| 9 | 9611-391 | DECAL,REFLECTOR-AMBER LH | 1 | $22.01 | |
| 10 | 8477-616 | SCREW,MACH-TSTRH M6X1.0X16 Z&BLK | 1 | $0.68 | |
| 11 | 0617-679 | FOAM,AIR SILENCER-REAR | 1 | $50.95 | |
| 12 | 9611-603 | DECAL,EMBLEM-50TH ANNIVERSARY-GRN | 1 | $32.95 | |
| 13 | 6606-432 | SCREEN,AIR SILENCER-RH | 1 | $46.95 | |
| 13 | 6606-433 | SCREEN,AIR SILENCER-LH | 1 | $46.95 | |
| 14 | 0621-202 | DECAL,AIR SILENCER-RH WHT | 1 | $19.25 | |
| 14 | 0621-203 | DECAL,AIR SILENCER-LH GRN | 1 | $19.25 | |
| 15 | 1623-748 | CLIP, RECEPTACLE-1/4 TURN STUD | 1 | $5.65 | |
| 16 | 0617-603 | SEAL,AIR SILENCER | 1 | $13.73 | |
| 17 | 2670-263 | CLOSE OFF,STEERING POST/LWR AIR SILENCER | 1 | $17.87 | |
| 18 | 0617-150 | FOAM,STEERING CLOSEOFF-RH | 1 | $6.47 | |
| 18 | 0617-151 | FOAM,STEERING CLOSEOFF-LH | 1 | $22.01 | |
| 19 | 0623-362 | RIVET,PLASTIC-REINSTALLABLE | 1 | $0.68 | |
| 20 | 2670-262 | PLATE,AIR SILENCER-LWR | 1 | $82.95 | |
| 21 | 0617-139 | FOAM,AIR SILENCER-LWR | 1 | $6.47 | |
| 22 | 8060-706 | RIVET,BLIND-DH SS64 BLK | 1 | $0.40 | |
| 23 | 8476-625 | SCREW,MACH-TSTRH M6X1.0X25 Z&Y | 1 | $1.78 | |
| 24 | 1670-230 | PUMP,FUEL W/O OIL INLET | 1 | $75.95 | |
| 25 | 0124-045 | CLAMP,HOSE - .402/.449 DIA (SNP04) | 1 | $2.61 | |
| 26 | 0610-007 | HOSE, IMPULSE 3/16 25' | 1 | $102.95 | |
| 27 | 1619-359 | CONDUIT,FLEXIBLE-SLIT-1/2"X5' | 1 | $20.63 | |
| 28 | 8476-620 | SCREW,MACH-TSTRH M6X1.0X20 Z&Y | 1 | $0.40 | |
| 29 | 8611-706 | DECAL,600 R DIAGNOSTIC CODE | 1 | $12.95 | |
| 30 | 0770-992 | PLATE,AIR SILENCER-UPR W/INSERT | 1 | $34.95 | |
| 31 | 0423-391 | INSERT,M6X1.0-AL SERIES ALS4-610-4.2 | 1 | $3.57 | |
| 32 | 0617-171 | FOAM,AIR SILENCER-UPR | 1 | $13.73 | |
| 33 | 1623-129 | R/B 2623-166 | 1 | $0.35 | |
| 34 | 1623-052 | NUT,U | 1 | $0.95 | |
| 35 | 2670-247 | BOOT,INTAKE | 1 | $27.95 | |
| 36 | 0423-019 | CLAMP,HOSE-WORM (NORMA 50-70) | 1 | $2.47 | |
| 37 | 2670-258 | CARB,TM40-B421-SNO CROSS | 1 | $1,319.95 | |
| 38 | 0623-652 | CLAMP,HOSE-WIRE(CP10101) | 1 | $1.78 | |
| 39 | 0610-442 | HOSE, DRAIN (1.5") | 1 | $4.40 | |
| 40 | 1623-197 | CLAMP, HOSE-SPRING-14MM | 1 | $2.75 | |
| 41 | 0410-143 | HOSE,FUEL-1/4" 25' (0410-141 CTL) | 1 | $217.95 |
