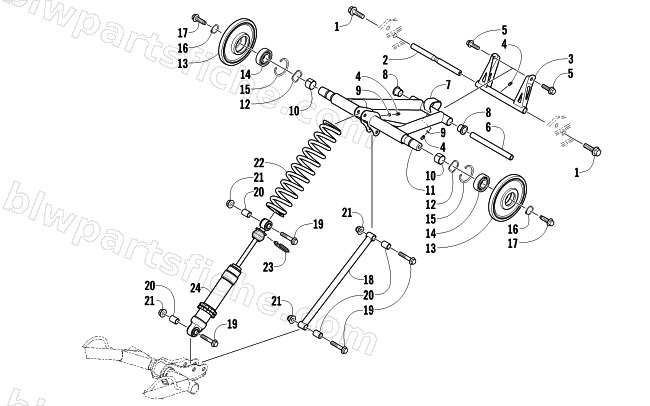

2012 Arctic Cat XF 1100 TURBO LXR — REAR SUSPENSION REAR ARM ASSEMBLY
2012 XF 1100 TURBO LXR
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 8408-826 | SCREW,CAP-HFH M8X1.25X25 CL8.8 W/2353 | 1 | $0.40 | |
| 2 | 3604-673 | AXLE,XBRC-HC-16.51X222.25 (M8X1.25) | 1 | $88.95 | |
| 3 | 2704-076 | ARM,REAR-10MM-BLK-FABR | 1 | $57.95 | |
| 4 | 1623-010 | FIT,GREASE-1/4-28 UNF-SELF THREAD | 1 | $1.92 | |
| 5 | 8408-031 | SCREW,CAP-HFH M10X1.25X30 CL8.8 W/2353 | 1 | $2.06 | |
| 6 | 3604-638 | AXLE,ALUM-19.05 X 173.15-MACH | 1 | $56.95 | |
| 7 | 2704-073 | ARM,IDLER-10MM-BLK-FABR | 1 | $199.95 | |
| 8 | 3604-028 | BUSHING, FLARED -BRONZE .735" x .751 ID | 1 | $3.57 | |
| 9 | 1623-011 | WASHER- GREASE FITTING | 1 | $0.68 | |
| 10 | 2604-852 | BEARING, 16DU12 | 1 | $10.97 | |
| 11 | 3604-636 | AXLE,INNER CARRIAGE | 1 | $124.95 | |
| 12 | 1623-692 | WASHER,WAVE-1.028X1.268X.028 | 1 | $2.47 | |
| 13 | 2604-699 | WHEEL, IDLER-6.38 (NO INSR) | 1 | $53.95 | |
| 14 | 0107-598 | BEARING,BALL-25MM | 1 | $12.35 | |
| 15 | 0123-798 | RING,INTERNAL-RETAINING | 1 | $1.64 | |
| 16 | 1623-690 | SNAP RING,EXTL-.925 ID | 1 | $1.09 | |
| 17 | 1623-836 | SCREW,CAP-HFH-M10X1.25X30-CL8.8-Z&Y-MPT | 1 | $2.75 | |
| 18 | 1704-724 | LINK,REAR SHOCK (BLK)-MACH | 1 | $39.95 | |
| 19 | 8408-045 | SCREW,CAP-HFH M10X1.25X45 CL8.8 Z&Y | 1 | $4.68 | |
| 20 | 3604-109 | SLEEVE,SHOCK EYELET-10mm ID | 1 | $4.40 | |
| 21 | 8427-002 | NUT,HEX FLG-NYL LOCK M10X1.25 CL8 Z&Y | 1 | $0.95 | |
| 22 | 2703-502 | SPRING,COMP-175 LB X 13"-PTD BLK | 1 | $79.95 | |
| 23 | 3604-200 | RETAINER,SPRING-POWDER METAL | 1 | $6.06 |
