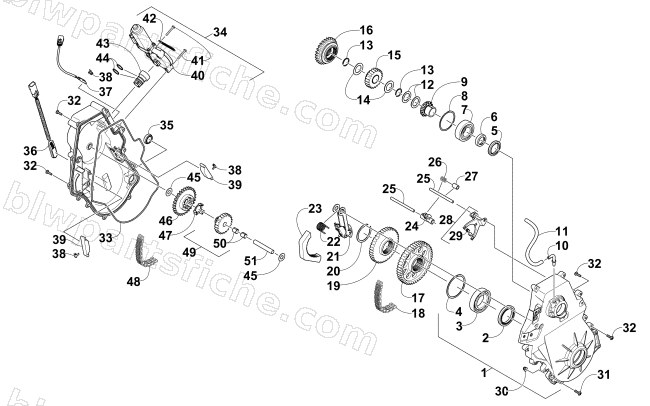

2012 Arctic Cat XF 1100 TURBO SNO PRO ANNIVERSARY — CHAIN CASE ASSEMBLY
2012 XF 1100 TURBO SNO PRO ANNIVERSARY
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1702-360 | R/B 1702-477 | 1 | $298.95 | |
| 2 | 2602-172 | SEAL,OIL-HIGH COMP-50 X 65 X 8MM | 1 | $29.95 | |
| 3 | 2602-281 | BEARING,45 X 75 X 16 - 6009 | 1 | $13.73 | |
| 4 | 2602-280 | RING,SNAP(MKA-75) | 1 | $3.57 | |
| 5 | 2602-204 | SEAL,35 X 47 X 7 - V | 1 | $16.49 | |
| 6 | 2602-368 | RING,STEP | 1 | $3.02 | |
| 7 | 2602-205 | BEARING,30 X 62 X 20-2206K | 1 | $22.01 | |
| 8 | 2602-236 | SNAP RING(MKA-62) | 1 | $3.16 | |
| 9 | 2602-290 | BEARING,ADAPTER SLEEVE-1" | 1 | $15.11 | |
| 10 | 1402-102 | BARB, 90 DEGREE | 1 | $66.95 | |
| 11 | 2602-489 | HOSE,VENT-6.35 ID X 12.7 OD X 381 | 1 | $37.95 | |
| 12 | 0623-118 | WASHER,FLAT-1.00 X1.43 X.030 | 1 | $0.95 | |
| 12 | 0623-119 | WASHER, FLAT- 1.00 X 1.43 X .075 | 1 | $7.03 | |
| 13 | 2602-239 | SNAP RING(FSE-0093) | 1 | $2.88 | |
| 14 | 2602-339 | WASHER,THRUST-1.00 X 1.562 X .062 | 1 | $4.26 | |
| 15 | 1702-191 | SPROCKET,22T REV 15W-W/BRG-ASSY | 1 | $30.95 | |
| 15 | 1702-202 | SPROCKET,21T REV 15W-W/BRG-ASSY | 1 | $32.95 | |
| 16 | 2602-270 | SHIFT,COLLAR | 1 | $88.95 | |
| 17 | 2602-364 | SPROCKET,REX-48T(13 WIDE/34 SPLINE) | 1 | $85.95 | |
| 17 | 2602-372 | SPROCKET,REX-38T(13 WIDE/34 SPLINE) | 1 | $51.95 | |
| 18 | 2602-373 | CHAIN,REXNORD-90P (15 WIDE) | 1 | $200.95 | |
| 18 | 2602-365 | CHAIN,REXNORD-84P (15 WIDE) | 1 | $200.95 | |
| 19 | 2602-276 | SPROCKET,REX-40T(11 WIDE/34 SPLINE) | 1 | $43.95 | |
| 20 | 2602-473 | SNAP RING (FSE-0168) | 1 | $3.02 | |
| 21 | 1702-319 | R/B 1702-398 | 1 | $43.95 | |
| 22 | 2602-336 | SPRING,TORSION | 1 | $1.37 | |
| 23 | 2602-230 | BLOCK,RATCHET-CHAIN ADJ | 1 | $12.35 | |
| 24 | 1702-265 | RACK,SHIFT FORK-W/MAGNET | 1 | $33.95 | |
| 25 | 2602-418 | SHAFT,REVERSE-8MM | 1 | $17.87 | |
| 26 | 2602-417 | SPRING,COMPRESSION | 1 | $3.44 | |
| 27 | 2602-579 | SLEEVE,REVERSE | 1 | $3.57 | |
| 28 | 1702-299 | FORK,SHIFT-W/WEAR PAD | 1 | $112.95 | |
| 29 | 2602-341 | FORK,SHIFT-WEAR PAD | 1 | $20.63 | |
| 30 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 31 | 8476-630 | SCREW,MACH-TSTRH M6X1.0X30 Z&Y | 1 | $1.09 | |
| 32 | 1623-814 | SCREW,MAG FORM-TXPH-M6X2.0X24 | 1 | $1.09 | |
| 33 | 2602-817 | R/B 3602-079 | 1 | $14.95 | |
| 34 | 1702-267 | R/B 1702-447 | 1 | $399.95 | |
| 35 | 2602-232 | GLASS,SIGHT | 1 | $13.73 | |
| 36 | 0730-172 | SENSOR,SPEEDOMETER-KIT | 1 | $79.95 | |
| 37 | 0730-193 | SENSOR,GEAR POSTION-KIT | 1 | $89.95 | |
| 38 | 1623-703 | CLIP, SPEED-WIRE RETAINER | 1 | $2.33 | |
| 39 | 2602-387 | SNUBBER,CHAIN-REVERSE | 1 | $3.02 | |
| 40 | 0630-285 | R/B 0630-347 | 1 | $283.95 | |
| 41 | 8468-536 | SCREW,MACH-TSPNH M5X0.8X35 CL8.8 W/2353 | 1 | $1.78 | |
| 42 | 1623-984 | CLAMP,WIRE - 76.14MM LG W/6.25 HOLE | 1 | $6.20 | |
| 43 | 0630-331 | GEAR EXTENSION-ACTUATOR-MACH | 1 | $60.95 | |
| 44 | 0830-185 | O-RING, (-019) | 1 | $0.68 | |
| 45 | 2602-338 | WASHER,THRUST-12MM X 26MM X 1MM | 1 | $2.75 | |
| 46 | 2602-275 | GEAR, REVERSE IDLER-30T | 1 | $93.95 | |
| 47 | 2602-415 | SNUBBER,RUBBER-REVERSE IDLER | 1 | $1.78 | |
| 48 | 2602-342 | CHAIN,REXNORD-68P (11 WIDE) | 1 | $126.95 | |
| 49 | 1702-173 | IDLER,REV-W/BRG ASSY | 1 | $55.95 | |
| 50 | 2602-337 | BEARING-12MM X 14MM X 10MM | 1 | $1.64 | |
| 51 | 2602-277 | SHAFT,REVERSE-12MM | 1 | $16.49 |
